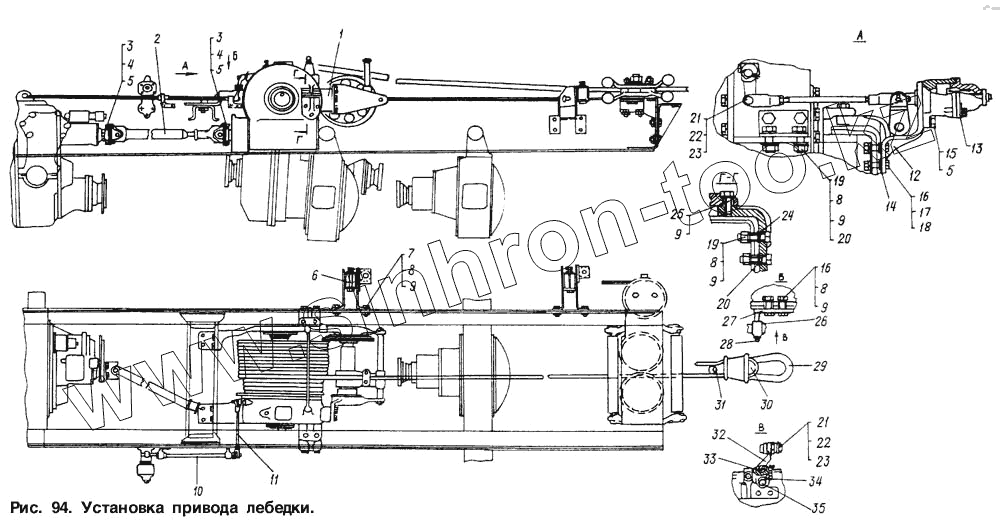

Каталог запасных частей к технике: МАЗ-6317. Установка привода лебедки
1
2
3
3
4
4
5
5
5
6
7
8
8
8
8
9
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6317-4501010 | Лебедка с тросоукладчиком | |
| 2 | 6317-4502010 | Вал карданный | |
| 3 | 201564 | Болт М12х1,25-69х32 | |
| 4 | 250515 | Гайка М12х1,25-6Н | |
| 5 | 252157 | Шайба 124 | |
| 6 | 6317-4519060 | Кронштейн | |
| 7 | 372592 | Болт М16х1,5-6gх35 | |
| 8 | 250561 | Гайка М16х1,5-6Н | |
| 9 | 252139 | Шайба 16.ОТ | |
| 10 | 6317-4503038 | Вал | |
| 11 | 6317-4503042 | Тяга (453554518) | |
| 12 | 6317-4503015 | Кронштейн | |
| 13 | 6317-4503010 | Механизм включения лебедки | |
| 14 | 6317-4503023 | Шайба | |
| 15 | 201548 | Болт М12-6gх25 | |
| 16 | 201501 | Болт М10-6gх35 | |
| 17 | 250512 | Гайка М10-6Н | |
| 18 | 252136 | Шайба 10.ОТ | |
| 19 | 202145 | Болт М16х1,5-6gх45 | |
| 20 | 252017 | Шайба 16 | |
| 21 | 252007 | Шайба 12 | |
| 22 | 258053 | Шплинт 4х25 | |
| 23 | 260089 | Палец 12х40 | |
| 24 | 6317-4201245 | Кронштейн | |
| 25 | 202119 | Болт | |
| 26 | 400366 | Кольцо В 20 | |
| 27 | 6317-4503017 | Кронштейн | |
| 28 | 264020 | Масленка 1.3.Ц6хр | |
| 29 | 6317-3907020 | Коуш | |
| 30 | 6317-3907023 | Клин | |
| 31 | 258069 | Шплинт 5х36 | |
| 32 | 6317-4503026 | Рычаг | |
| 33 | 378057 | Шпонка 5х7,5 | |
| 34 | 258278 | Шплинт 1,6х100 | |
| 35 | 206540 | Болт 3М10-6gх35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
