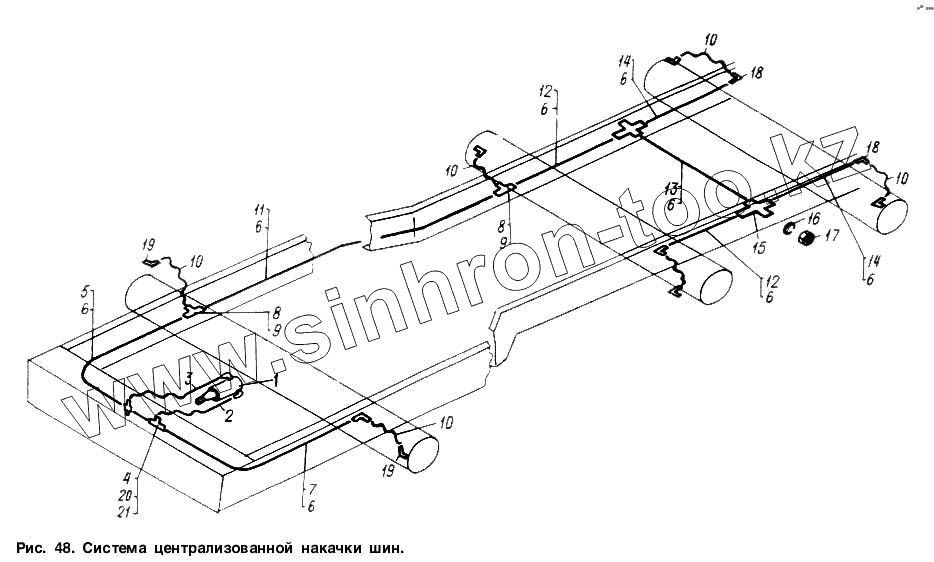

Каталог запасных частей к технике: МАЗ-6317. Система централизованной накачки шин

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
6
7
8
8
9
9
10
10
10
10
10
11
12
12
13
14
14
15
16
17
18
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 11.3122009-02Г4 Кран управления давлением
2 6317-3125098 Трубка
3 6317-3125044 Трубка
4 403382 Тройник
5 6317-3125060 Трубка
6 008-011-19-2-3 Кольцо
7 6317-3125056 Трубка
8 403389 Тройник
9 250640 Гайка М20х1,5
10 514-3506094 Шланг
11 6317-3125064 Трубка
12 6317-3125030 Трубка
13 6317-3125034 Трубка
14 6317-3125068 Трубка
15 403038 Тройник
16 252156 Шайба 10Л
17 250612 Гайка М10-6Н
18 200-3506078-Б Ниппель угловой
19 379762 Угольник
20 250636 Гайка М16х1,5-6Н
21 252159 Шайба 16Л
