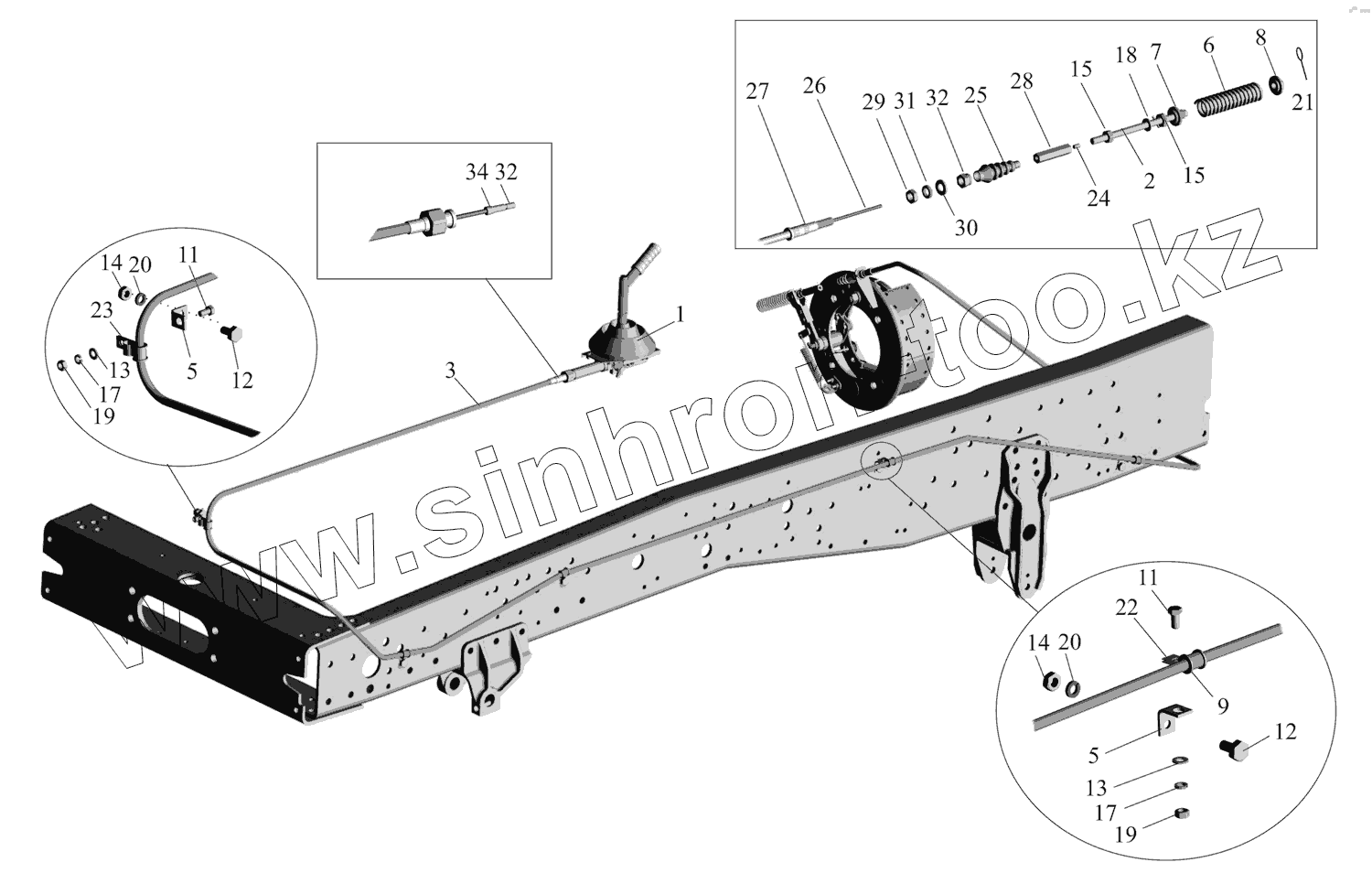

Каталог запасных частей к технике: МАЗ-631705. Установка привода стояночного тормоза 6317-3500006

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
5
6
7
8
9
11
11
12
12
13
13
14
14
15
15
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
34
Позиция на иллюстрации Заводской номер детали Название детали
1 6317-3508010 Крепление рычага стояночного тормоза
2 6317-3508130 Тяга
3 6317-3508150 Трос стояночного тормоза
5 504В-3504046 Угольник оттяжной пружины
6 6317-3508134 Пружина
7 6317-3508140 Опора направляющая
8 6317-3508144 Опора регулирующая
9 500-1104540 Втулка
11 201454 Болт М8-6gх16
12 371194 Болт М10-6gх20
13 250510 Гайка М8-6Н
14 250512 Гайка М10-6Н
15 374373 Гайка М10х1-6Н
17 252005 Шайба 8
18 А.10.04.019 Шайба А.10.04.019
18 252006 Шайба 10
19 252135 Шайба 8Т
20 252136 Шайба 10.ОТ
21 258039 Шплинт 3,2х20
22 379173 Кляммер
23 379242 Кляммер
24 500-3508168 Зажим троса
25 6422-3508097 Чехол
26 6317-3508154 Трос
27 6317-3508161 Оболочка троса
28 6317-3508155 Муфта регулировочная
29 250615 Гайка М12х1,25-6Н
30 252007 Шайба 12
31 252157 Шайба 124
32 374537 Гайка М12х1,25-6Н
34 500-3508159-Б Муфта соединительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
