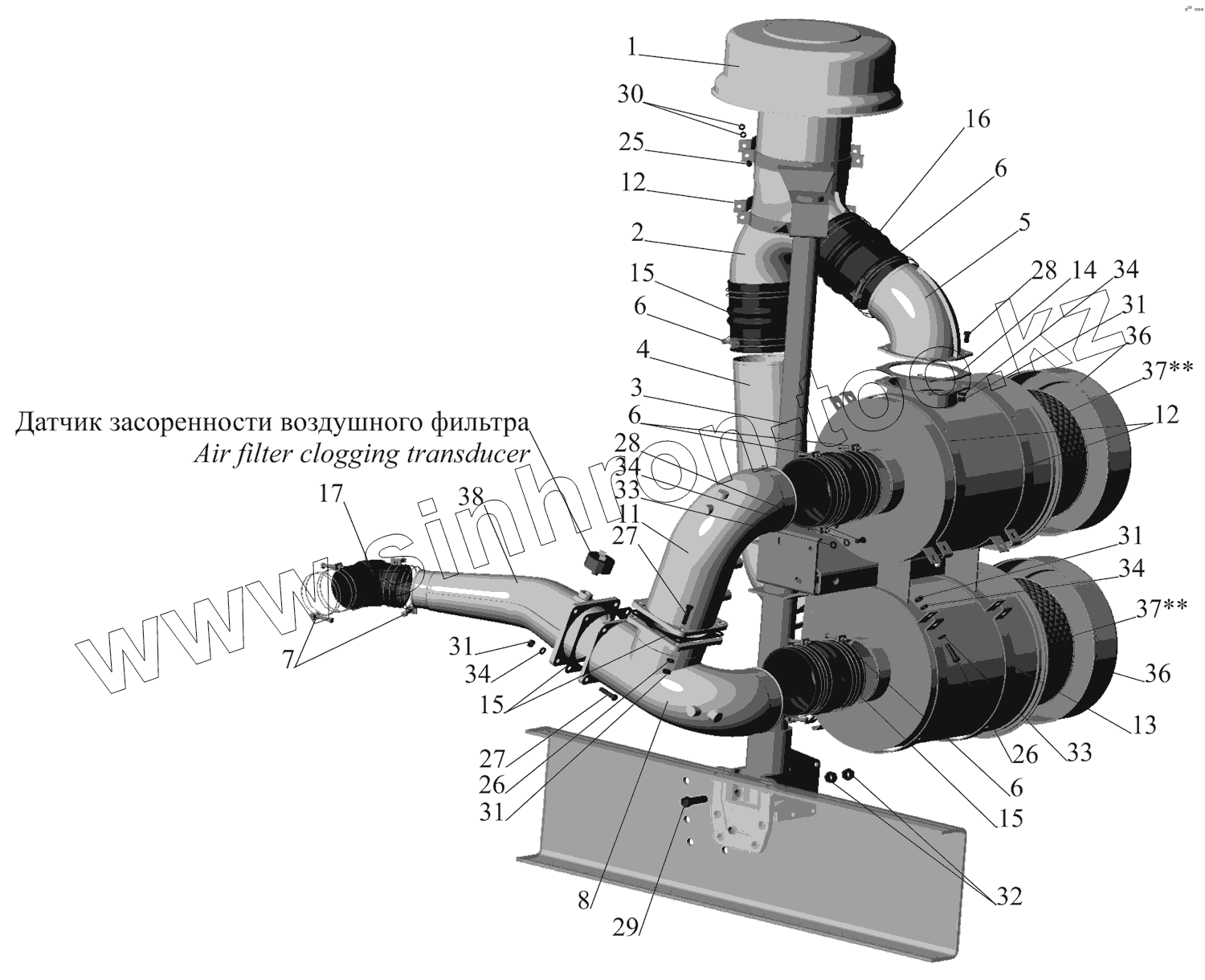

Каталог запасных частей к технике: МАЗ-631705. Крепление воздушного фильтра 651705-1109002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
7
8
11
12
12
13
14
15
15
15
16
17
25
26
26
27
27
28
28
29
30
31
31
31
31
32
33
33
33
34
34
34
34
36
36
36
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 6317-1109024 Воздухозаборник
2 6317-1109025 Труба
3 6317-1109110 Кронштейн
4 6317-1109240 Патрубок
5 6317-1109338 Патрубок
6 64229-1109468 Хомут
7 64229-1109460 Хомут
8 6317-1109030 Переходник
11 6317-1109036-10 Переходник
12 6317-1109092 Хомут
13 6422-1109118 Хомут
14 515Б-1109142 Прокладка
15 6317-1109142 Прокладка
16 6422-1109144-01 Переходник
17 64227-1109375-01 Уплотнитель
25 201460 Болт М8-6gх30
26 200317 Болт М10-6gх45
27 200315 Болт М10-6gх40
28 201497 Болт М10-6gх25
29 202123 Болт М16-6gх50
30 250510 Гайка М8-6Н
31 250512 Гайка М10-6Н
32 250560 Гайка М16-6Н
33 252006 Шайба 10
33 А.10.04.019 Шайба А.10.04.019
34 252136 Шайба 10.ОТ
36 238Н-1109010-20 Фильтр воздушный в сборе
36 238Н-1109010-21 Фильтр воздушный
37 238Н-1109080 Элемент фильтрующий
38 631705-1109030 Труба
