Каталог запасных частей к технике: МАЗ-631236. Установка шумоизоляционных экранов 555035-1061003-005

Тип техники

Марка

Модель

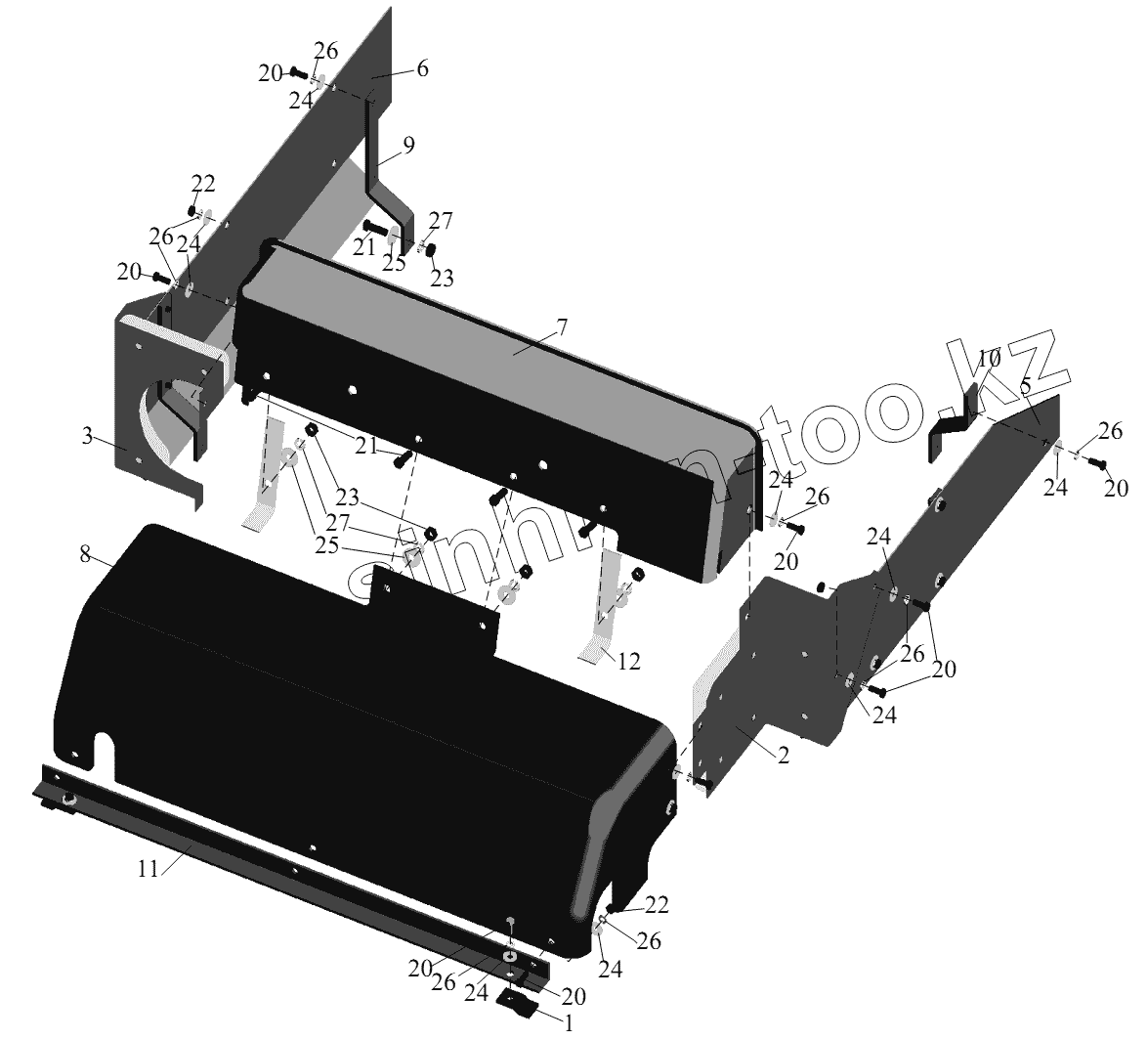

Схема

1

2

3

5

6

7

8

9

10

11

12

20

20

20

20

20

20

20

21

21

22

22

23

23

24

24

24

24

24

24

24

24

25

25

26

26

26

26

26

26

26

27

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	544004-1061017		Кронштейн
2	555035-1061186-005		Экран боковой
3	555035-1061187-005		Экран боковой
5	630208-1061136-005		Экран верхний боковой
6	630208-1061137-005		Экран верхний боковой
7	555035-1061171-005		Экран задний
8	555035-1061180		Короб
9	544008-1061012		Кронштейн
10	630208-1061012		Кронштейн
11	544004-1061016		Уголок
12	555035-1061018		Кронштейн
20	201456		Болт М8-6gх20
21	201499		Болт М10-6gх30
22	250511		Гайка М8х1-6Н
23	250512		Гайка М10-6Н
24	252038		Шайба 8
25	252039		Шайба 10
26	252155		Шайба 8Л
27	252156		Шайба 10Л

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
