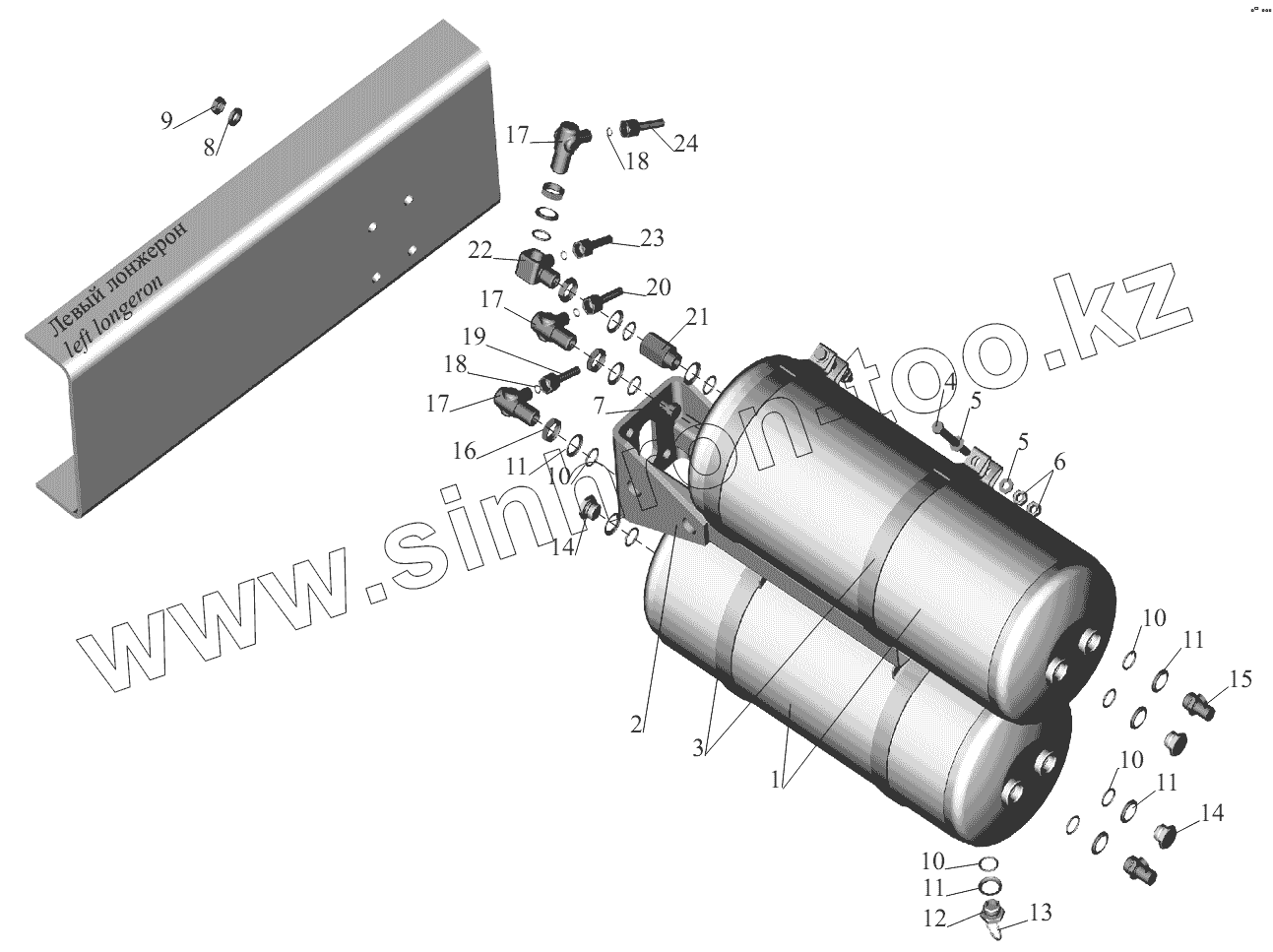

Каталог запасных частей к технике: МАЗ-631236. Установка ресиверов и присоединительной арматуры

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
13
13
14
14
14
14
15
15
15
15
16
16
17
17
17
17
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 5440-3513015 Ресивер
2 544020-3513078 Кронштейн
3 5440-3513036 Хомут
4 371690 Болт М10-6gх80
5 252006 Шайба 10
6 250512 Гайка М10-6Н
7 201588 Болт М14-6gх38
8 252138 Шайба 14.ОТ
9 250558 Гайка М14-6Н
10 020-025-30-2-3 Кольцо
11 376145 Шайба 22
12 5336-3513110 Клапан слива конденсата
12 100-3513110 Клапан слива конденсата
13 5247Г-3921441 Кольцо
14 378609 Пробка
15 5336-3515410 Клапан контрольного вывода
15 100-3515310 Клапан контрольного вывода
15 105.069.05.000 Клапан контрольного вывода
16 374939 Гайка М22х1,5-6Н
17 402741 Угольник
18 008-011-19-2-3 Кольцо
19 534035-3506187 Трубка
20 534035-3506305 Трубка
21 5432-3515210 Клапан обратный
22 401439401439-01 Тройник
23 534035-3506180 Трубка
24 534035-3506184 Трубка
