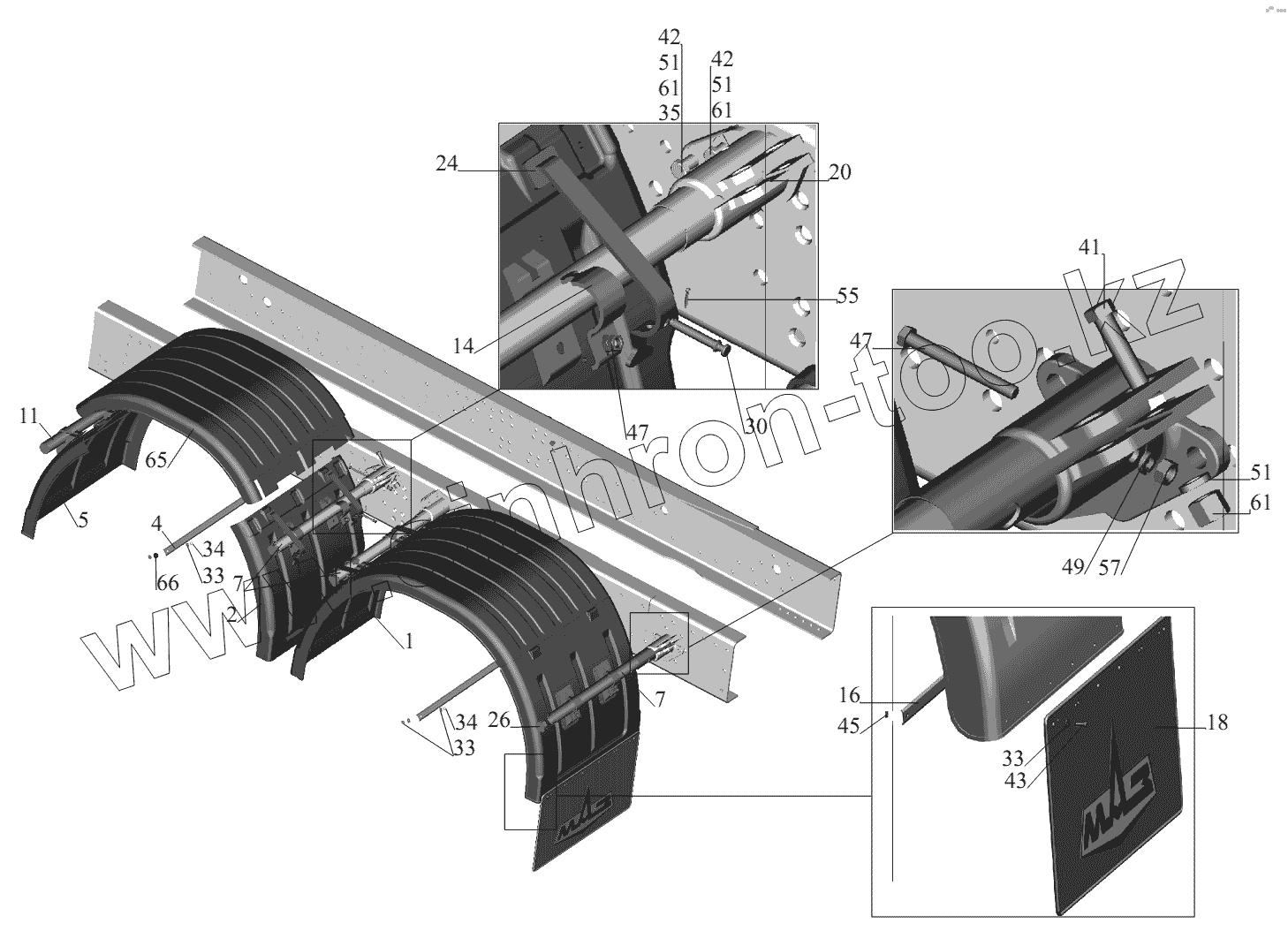

Каталог запасных частей к технике: МАЗ-631236. Установка крыльев 650108-8500048-050

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
7
7
11
14
16
18
18
20
24
26
30
33
33
33
34
34
35
41
42
42
43
45
47
47
49
51
51
51
55
57
61
61
61
65
66
Позиция на иллюстрации Заводской номер детали Название детали
1 650108-8511010-050 Крыло боковое
2 650108-8511011-050 Крыло боковое
4 5440-8511008 Пластина
5 5440-8511010-050 Крыло боковое
7 54322-8511123 Кронштейн
11 9506-8511123-010 Кронштейн
14 54321-8511042 Скоба
16 54321-8511053-010 Пластина
18 54321-8511111 Брызговик нижний
18 54321-8511111-001 Брызговик нижний
20 650108-8511122 Кронштейн
24 54321-8511129-010 Фиксатор
26 54322-8511189 Заглушка
30 54321-8511267 Палец
33 252037 Шайба 6
34 374178 Гайка М6-6Н
35 375964 Шайба 16
41 200840 Болт М14х1,5-6gх45
42 200842 Болт М14х1,5-6gх65
43 201420 Болт М6-6gх20
45 250508 Гайка М6-6Н
47 250512 Гайка М10-6Н
49 252136 Шайба 10.ОТ
51 252138 Шайба 14.ОТ
55 258038 Шплинт 3,2х16
57 370565 Болт М10-6gх90
61 374626 Гайка М14Х1.5-6Н
65 К-700.01 Часть крыла верхняя
66 К-700.02-05 Шайба дистанционная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
