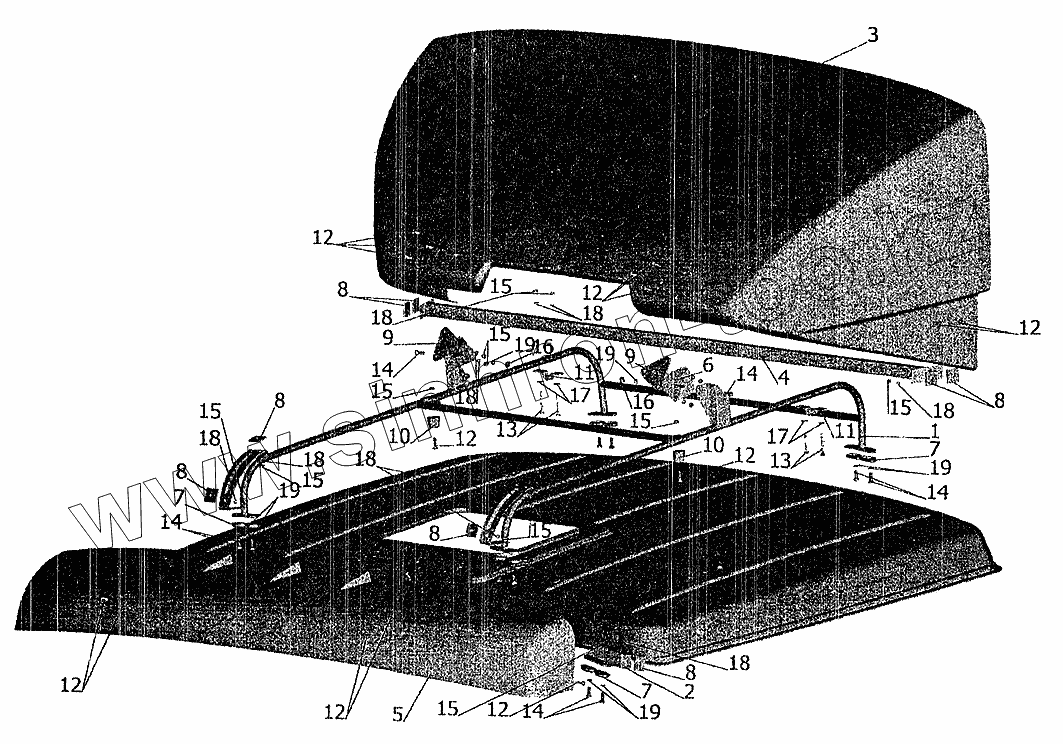

Каталог запасных частей к технике: МАЗ-6303 (2005). Установка обтекателей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
7
8
8
8
8
8
8
9
9
10
10
11
11
12
12
12
12
12
12
12
12
13
13
14
14
14
14
14
15
15
15
15
15
15
15
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 64221-8008026 Каркас
2 64221-8008043 Кронштейн
2 64221-8008042 Кронштейн
3 64221-8008020-10 Обтекатель
4 64221-8008080 Балка
5 64221-8008024 Козырек
6 64221-8008050 Кронштейн
7 5336-8008059 Прижим нижний
8 64221-8008060 Прокладка
9 5336-8008064 Прокладка
10 500АС-8503186 Буфер
11 64221-8008063-10 Скоба
12 210381-10 Болт М8-6gх30
13 200271 Болт М8-6gх60
14 201497 Болт М10-6gх25
15 250510 Гайка М8-6Н
16 250512 Гайка М10-6Н
17 252038 Шайба 8
18 252155 Шайба 8Л
19 252156 Шайба 10Л
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
