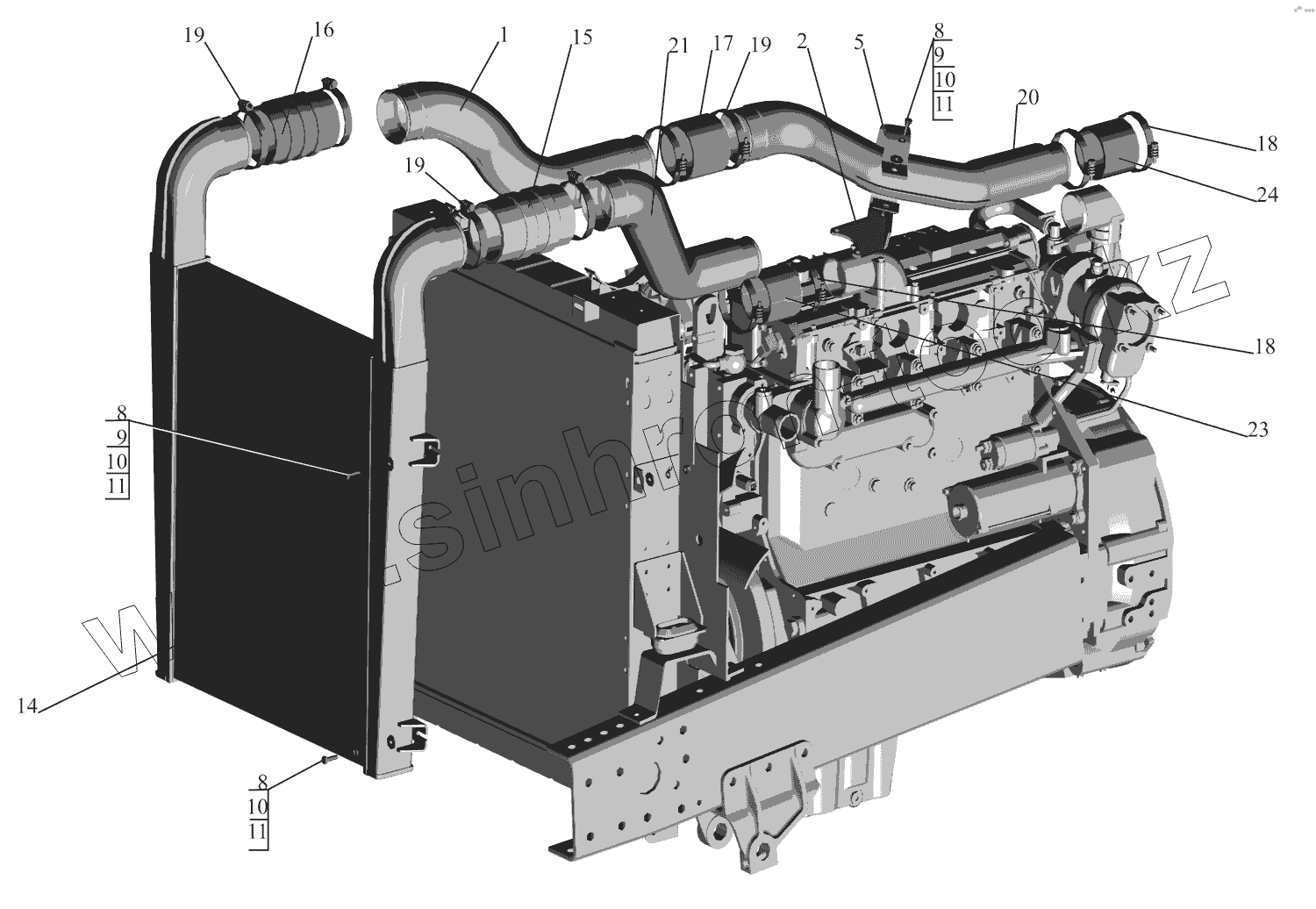

Каталог запасных частей к технике: МАЗ-630333. Установка системы охлаждения наддувочного воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
8
8
8
9
9
10
10
10
11
11
11
14
14
15
16
17
18
18
18
19
19
19
19
20
21
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 642290-1323060 Труба отводящая
2 533731-1323140 Кронштейн
5 533731-1323148-001 Хомут
8 201458 Болт М8-6gх25
9 250510 Гайка М8-6Н
10 252038 Шайба 8
11 252135 Шайба 8Т
14 642290-1323010-08 Охладитель наддувочного воздуха
14 642290-1323010-010 Охладитель наддувочного воздуха
15 270003170 Патрубок
16 270003169 Патрубок
17 270003177 Патрубок
18 GBSM88/25-W2 Хомут 85-91
18 F10FSD083105BRZ Хомут HKF 83-105
19 GBSM101/25-W2 Хомут с поворотным болтом 97-104
19 F10FSD083105BRZ Хомут HKF 83-105
20 555132-1323040 Труба подводящая
21 555132-1323060 Труба отводящая
23 270003173 Патрубок 70
24 270003174 Патрубок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
