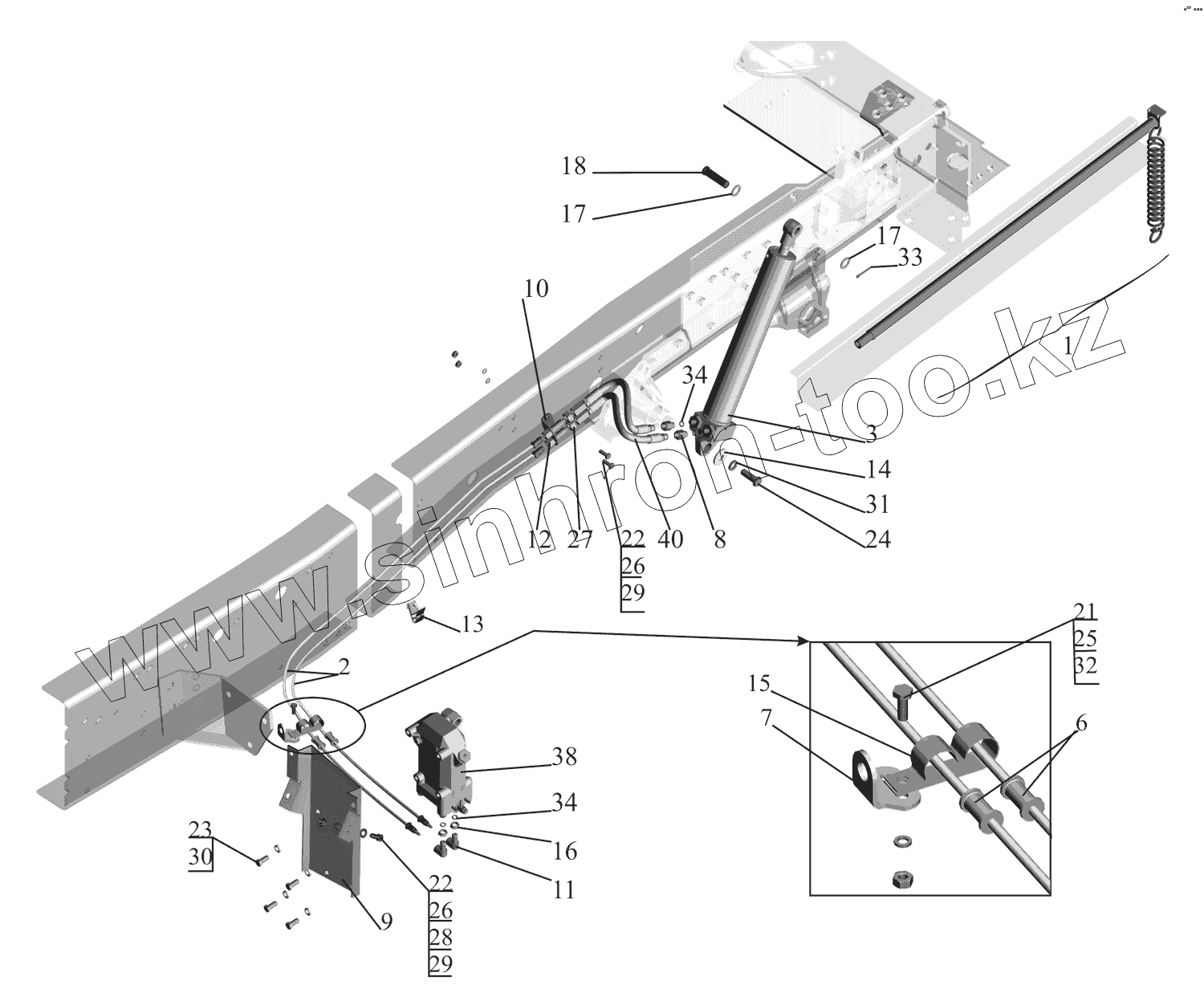

Каталог запасных частей к технике: МАЗ-630333. Установка механизма подъема кабины 6303-5000040-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
6
7
8
9
10
11
12
13
14
15
16
17
17
18
21
22
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
34
38
38
40
Позиция на иллюстрации Заводской номер детали Название детали
1 64221-3900041-01 Укладка рычага подъема кабины
2 64302-5009184 Трубопровод
3 181.5003010-01 Гидроцилиндр
3 64221-5003010 Гидроцилиндр
6 500-1104541-Б Втулка
7 6317-3507168 Кронштейн
8 6422-5003062 Переходник
9 6303-5004075 Кронштейн
10 5336-5009062 Кронштейн
11 64221-5009065 Угольник
12 6422-5009069 Переходник
13 64221-5009072 Держатель
14 252046-10 Шайба 14
15 315409 Кляммер
16 374530 Гайка М12х1,25-6Н
17 376035 Шайба 16
18 377864 Палец 16х58
21 201418 Болт М6-6gх16
22 201456 Болт М8-6gх20
23 201497 Болт М10-6gх25
24 201588 Болт М14-6gх38
25 250508 Гайка М6-6Н
26 250510 Гайка М8-6Н
27 250559 Гайка М14х1,5-6Н
28 252005 Шайба 8
29 252135 Шайба 8Т
30 252136 Шайба 10.ОТ
31 252138 Шайба 14.ОТ
32 252154 Шайба 6Л
33 258054 Шплинт 4,0х32
34 008-012-25-2-3 Кольцо
38 182.5004010-11 Насос опрокидывающего механизма подъема кабины
38 64221-5004010 Насос
40 5336-5009160 Шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
