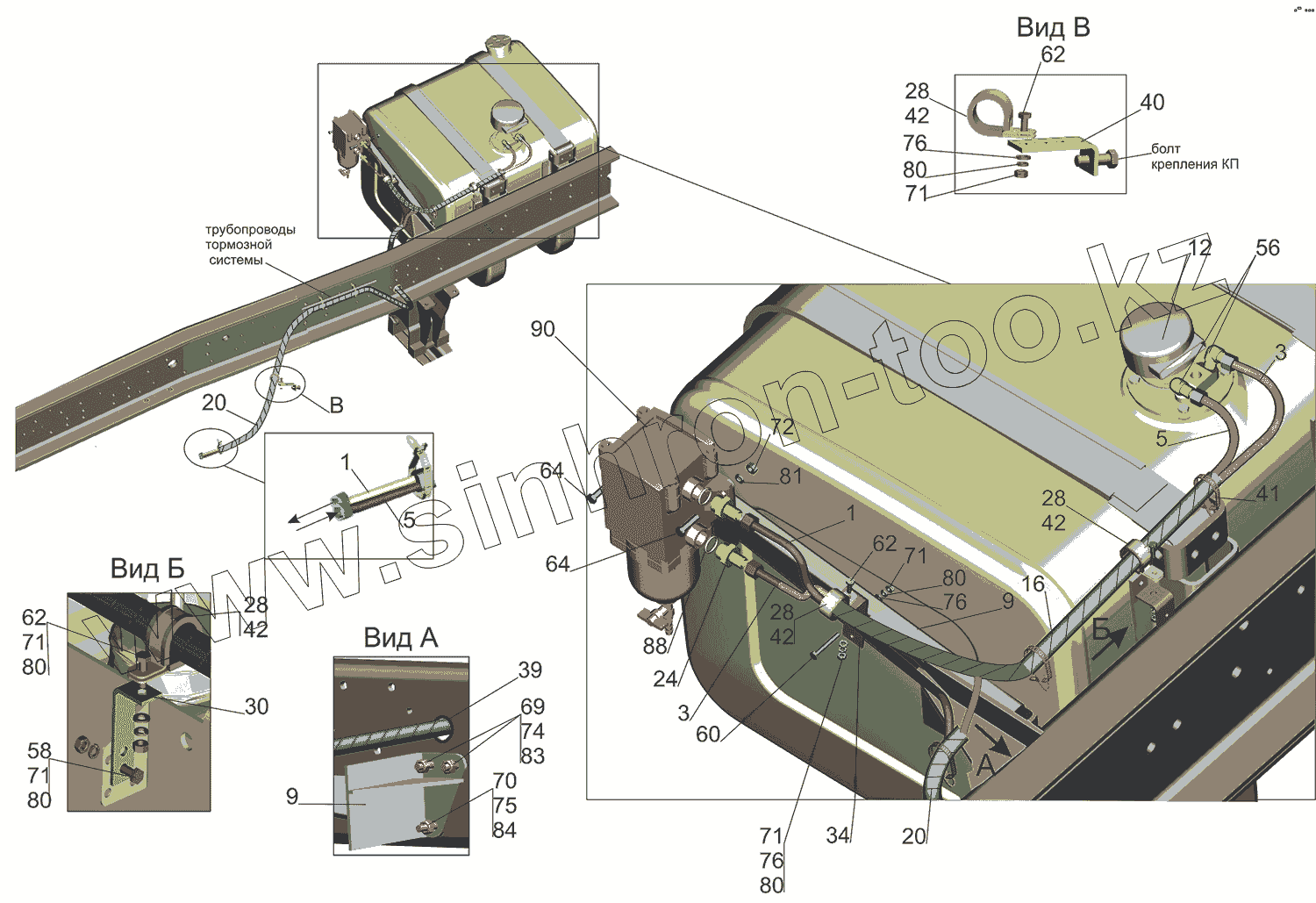

Каталог запасных частей к технике: МАЗ-5550V3 (V5). Установка топливопроводов 5550V5-1104002-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
3
5
5
9
9
12
16
20
20
24
28
28
28
28
30
34
39
40
41
42
42
42
42
56
58
60
62
62
62
64
64
69
70
71
71
71
71
71
72
74
75
76
76
76
80
80
80
80
80
81
83
84
88
90
Позиция на иллюстрации Заводской номер детали Название детали
1 5550V5-1104892-000 Топливопровод
3 5550V5-1104900-000 Топливопровод
5 5550V5-1104986-010 Топливопровод
9 4371V2-1105019-000 Кронштейн
12 64221-1104019-001 Крышка
16 643010-1104543 Лента 19x16x35 (L=1500мм)
20 551669-1104543 Лента
24 64302-1105514 Переходник
28 64227-3506027 Прокладка
30 64221-3506056 Кронштейн
34 6317-3506056 Кронштейн
39 5336-3724027 Втулка
40 543268-3724294 Кронштейн
41 6430-3724624 Хомут
42 64221-3724631 Хомут
56 402815 Угольник
58 370536 Болт М6-6gх30
60 200217 Болт М6-6gх45
62 201420 Болт М6-6gх20
64 201460 Болт М8-6gх30
69 201594 Болт М14-6gх55
70 202124 Болт М16-6gх55
71 250508 Гайка М6-6Н
72 250510 Гайка М8-6Н
74 250558 Гайка М14-6Н
75 250560 Гайка М16-6Н
76 252004 Шайба 6
77 252005 Шайба 8
80 252134 Шайба 6Т
81 252135 Шайба 8Т
83 252138 Шайба 14.ОТ
84 252139 Шайба 16.ОТ
88 020-025-30-2-3 Кольцо
90 81.12501.6087 Фильтр-водоотделитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
