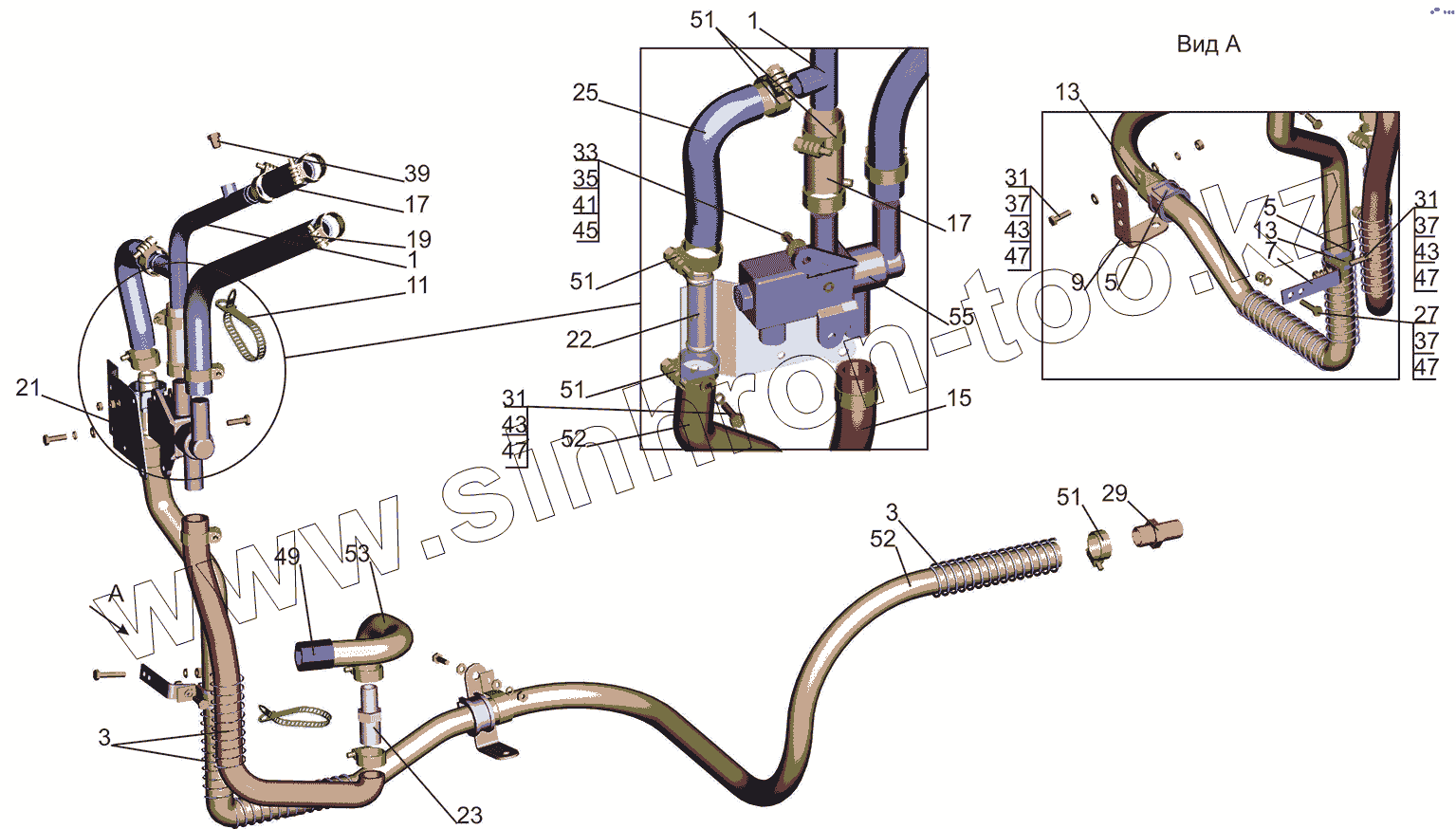

Каталог запасных частей к технике: МАЗ-5550V3 (V5). Установка шлангов отопителя 5340V4-8100006-020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
3
5
5
7
9
11
13
13
15
17
17
19
21
22
23
25
27
29
31
31
31
33
35
37
37
37
39
41
43
43
43
45
47
47
47
47
49
51
51
51
51
52
52
53
55
Позиция на иллюстрации Заводской номер детали Название детали
1 544069-8101390 Трубка
3 438041-1015067 Пружина предохранительная
5 64227-3506027 Прокладка
7 5335-3570186-10 Кронштейн
9 543268-3724294 Кронштейн
11 6430-3724625 Хомут крепления проводов
13 64221-3724633 Хомут
15 437040-8101036 Шланг (L=170мм, рукав 20х29-1,6)
17 6430-8101036 Шланг (L=70мм, рукав 20х29-1,6)
19 543205-8101040 Шланг (L=290мм, рукав 20х29-1,6)
21 544069-8101191 Кронштейн
22 643008-8101347 Переходник
23 544019-8101347 Переходник
25 643008-8101351 Шланг
25 643008-8101351-001 Шланг
27 370536 Болт М6-6gх30
29 404317 Штуцер
31 201420 Болт М6-6gх20
33 220079 Винт М5-6gх14
35 250464 Гайка М5-6Н
37 250508 Гайка М6-6Н
39 262541 Пробка КГ 1/8"
41 252036 Шайба 5
43 252004 Шайба 6
45 252133 Шайба 5Т
47 252154 Шайба 6Л
49 7028730016 PS3NW16-0grad
51 6430-8101476 Хомут
51 TORRO25-40/9-C7W2 Хомут
52 643008-8101032 Шланг (L=1300мм)
53 270003186 Угловой патрубок
55 КЭТ07 Клапан электромагнитный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
