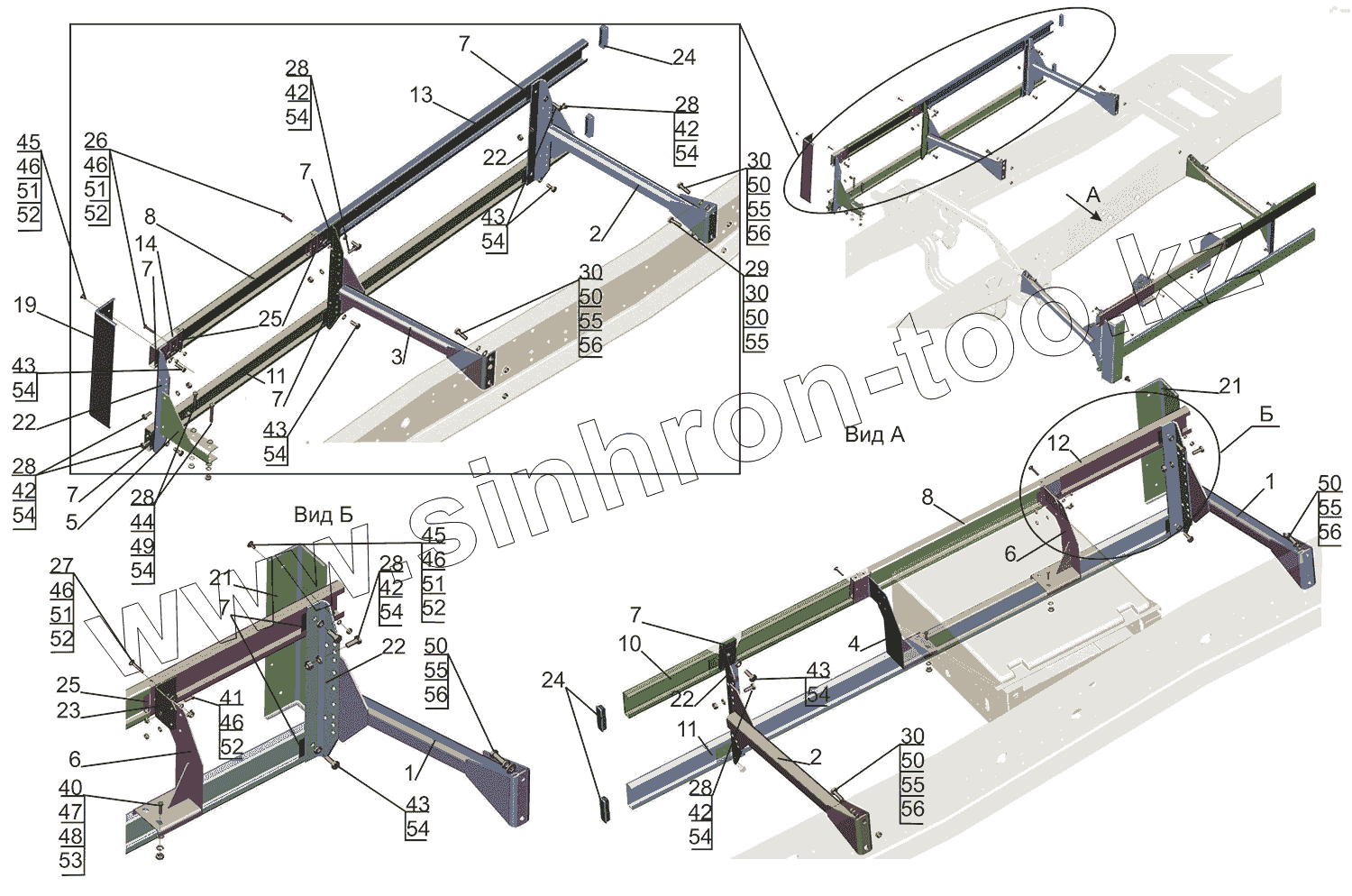

Каталог запасных частей к технике: МАЗ-5550V3 (V5). Установка бокового ограждения 5550V5-2800040-000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
6
7
7
7
7
7
7
7
8
8
10
11
11
12
13
14
19
21
21
22
22
22
22
23
24
24
25
25
26
27
28
28
28
28
28
28
29
30
30
30
30
40
41
42
42
42
42
42
43
43
43
43
43
44
45
45
46
46
46
46
46
47
48
49
50
50
50
50
50
50
51
51
51
51
52
52
52
52
52
53
54
54
54
54
54
54
54
54
54
54
54
55
55
55
55
55
55
56
56
56
56
56
Позиция на иллюстрации Заводской номер детали Название детали
1 534003-2815041 Кронштейн
2 6501-2815041 Кронштейн
3 5550V5-2815043-000 Кронштейн
4 650136-2815050 Кронштейн
5 5340V4-2815051-000 Кронштейн
6 650136-2815051 Кронштейн
7 87012-2815054 Пластина
8 6501-2815125 Балка с осью
10 5550B5-2815022-000 Балка
11 5550V5-2815022-000 Балка
12 5550V5-2815023-000 Балка
13 650136-2815022-010 Балка
14 5340V4-2815023-000 Балка
19 6312V5-2815036-000 Кронштейн
20 5340V4-2815034-000 Стойка
21 6303-2815034 Стойка
22 6312-2815036 Кронштейн
23 650136-2815036 Кронштейн
24 6303-2815143 Заглушка
25 5551-2815144 Проставка
26 210384-10 Болт М8-6g
27 210386-10 Болт М8-6gх55
28 250514 Гайка М12-6Н
29 372215 Болт М14х1,5х45
30 374577 Гайка М10х1.25-6Н
40 200315 Болт М10-6gх40
41 201460 Болт М8-6gх30
42 201540 Болт М12-6gх30
43 201542 Болт М12-6gх35
44 201554 Болт М12-6Н
45 210379 Болт М8-6gх20
46 250510 Гайка М8-6Н
47 250512 Гайка М10-6Н
48 252006 Шайба 10
48 А.10.04.019 Шайба А.10.04.019
49 252007 Шайба 12
50 252016 Шайба 14
51 252038 Шайба 8
52 252135 Шайба 8Т
53 252136 Шайба 10.ОТ
54 252137 Шайба 12.ОТ
55 252138 Шайба 14.ОТ
56 372212 Болт М14х1,5-6gх35
