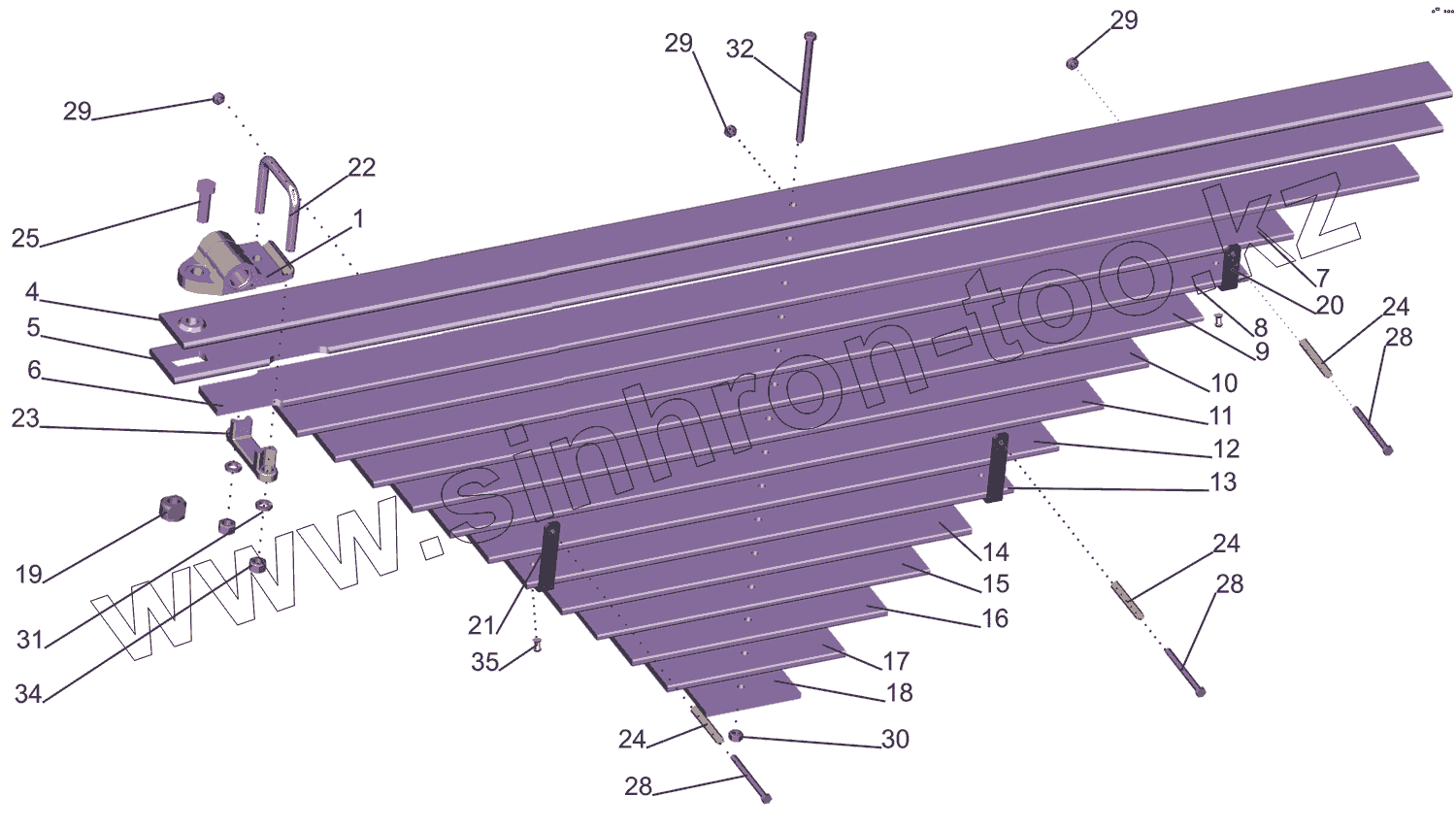

Каталог запасных частей к технике: МАЗ-5550V3 (V5). Рессора задняя 509-2912012-13

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
28
28
28
29
29
29
30
31
32
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 5336-2912015 Ушко в сборе
4 509-2912101-20 Лист № 1 задней рессоры
5 509-2912102-20 Лист № 2 задней рессоры
6 509-2912103-20 Лист 3
7 509-2912104-20 Лист 4
8 509-2912105-20 Лист рессоры
9 509-2912106-20 Лист рессоры
10 509-2912107-20 Лист 5
11 509-2912108-20 Лист рессоры
12 509-2912109-20 Лист 6
13 509-2912110-20 Лист 7
14 509-2912111-20 Лист 8
15 509-2912112-20 Лист 9
16 509-2912113-20 Лист 10
17 509-2912114-20 Лист 11
18 509-2912115-20 Лист 12
19 5335-2902018 Втулка накладного ушка передней рессоры
20 503T-2912064 Хомут
21 509-2912063 Хомут 10-го листа задней рессоры
22 54321-2912024 Стремянка ушка рессоры
23 54321-2912025 Накладка ушка
24 200-2902068 Трубка распорная хомута рессоры
25 64221-2902020 Палец
28 200332 Болт М10-6gх115
29 250512 Гайка М10-6Н
30 374544 Гайка М12х1,25-6Н
31 252139 Шайба 16.ОТ
32 371704 Болт М12x1.25-6gх200
34 374727 Гайка М16х1,5-5Н6Н
35 256839 Заклепка 10х26
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
