Каталог запасных частей к технике: МАЗ-5550V3 (V5). Крепление топливопроводов подогревателя 555035-1015004-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
7
8
9
11
14
14
15
17
17
18
22
30
32
34
38
38
42
44
46
46
46
52
54
56
56
56
62
64
66
66
66
72
73
100
101
101
101
101
102
102
103
104
104
104
104
104
105
106
107
108
108
109
109

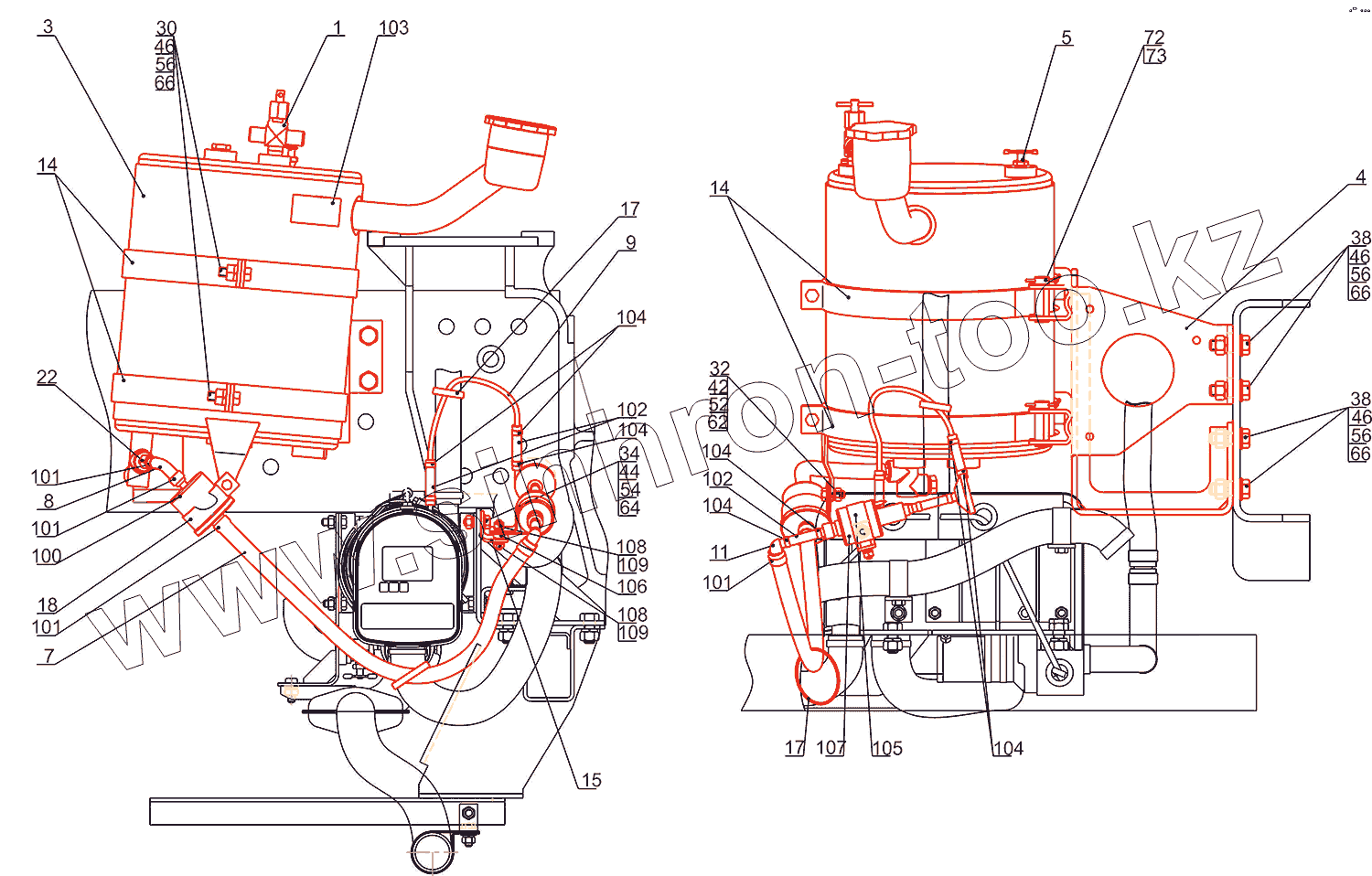

Позиция на иллюстрации Заводской номер детали Название детали
1 544019-1015705 Кран
3 544004-1015910 Бачок топливный
4 555035-1015926-001 Кронштейн
5 64229-1305010 Краник сливной
7 544019-1015173 Шланг
8 64221-1015173-10 Шланг 8х16,5 (L=110мм)
9 544019-1015182 Гайка М10-6H
11 4370-1015654 Угольник
14 64227-1203030 Хомут
15 504B-3504046 Угольник
17 6430-3724624 Хомут
18 64221-3724634 Хомут
22 401589 Ниппель
30 200317 Болт М10-6gх45
32 201420 Болт М6-6gх20
34 201456 Болт М8-6gх20
38 201501 Болт М10-6gх35
42 250508 Гайка М6-6Н
44 250510 Гайка М8-6Н
46 250512 Гайка М10-6Н
52 252004 Шайба 6
54 252005 Шайба 8
56 252006 Шайба 10
56 А.10.04.019 Шайба А.10.04.019
62 252134 Шайба 6Т
64 252135 Шайба 8Т
66 252136 Шайба 10.ОТ
72 258053 Шплинт 4х25
73 260092 Палец 12х48
100 TS-02T Фильтр топливный
101 F16KAE012020VBB Хомут
101 TORRO12-20/9-C7W2 Хомут
101 TORRO12-20/972 Хомут
102 484032 Шланг
103 771054 Наклейка предупреждающая
104 1310947А Хомут 10
105 21499А Кпяммер
106 1310790А Буфер резинометаллический
107 85105В Дозировочный топливный насос с демпфером
108 1303818А Гайка M8
109 152579 Пружинная шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
