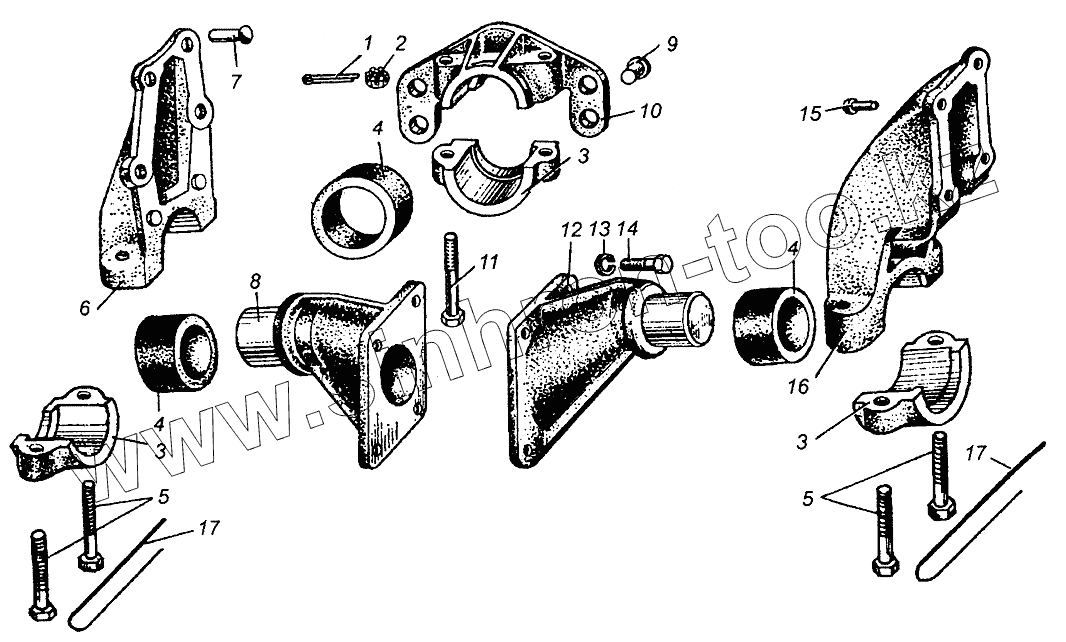

Позиция на иллюстрации
Заводской номер детали
Название детали
509-1801027
509-1801027
Крышка левого кронштейна
509-1801027
509-1801027
Крышка левого кронштейна
509-1801020
509-1801020
Кронштейн правый в сборе
509-1801010
509-1801010
Кронштейн передний раздаточной коробки в сборе
509-1801024-03
509-1801024-03
Кронштейн левый в сборе
1
258040-П29
Шплинт
2
250870-П29
Гайка
3
501-1801027-А
Крышка переднего кронштейна раздаточной коробки
4
501-1801030
Подушка опоры раздаточной коробки
5
372627-П29
Болт
6
501-1801026-А
Кронштейн левый
7
252906-П29
Заклепка
8
509П-1801015
Кронштейн раздаточной коробки
9
256904-П
Заклепка
10
509-1801012
Кронштейн передний раздаточной коробки
11
205188-П29
Болт крепления запорного механизма к кабине
12
509ГИ801015
Кронштейн раздаточной коробки
13
252138-П2
Шайба пружинная
14
372206-П29
Болт
15
252906-П29
Заклепка
16
509-1801022
Кронштейн правый
17
258286-П29
Шплинт -проволока
