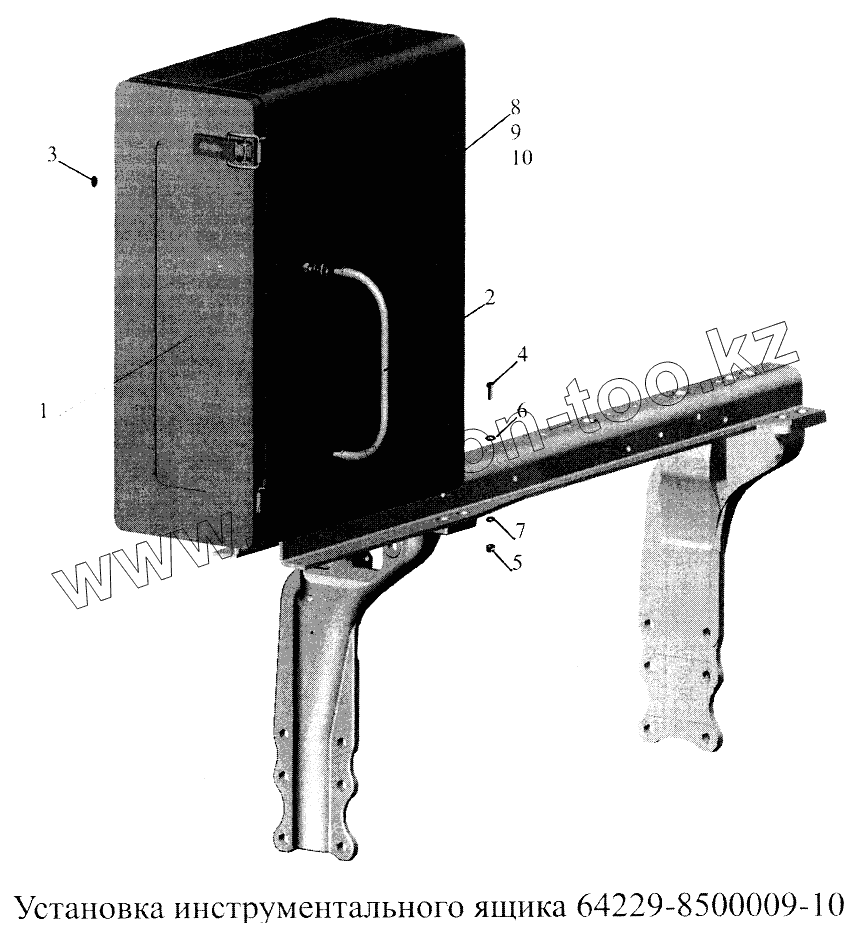

Каталог запасных частей к технике: МАЗ-5516А5. Установка инструментального ящика 64229-8500009-10

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано KNORR-BREMSE применяемых на технике МАЗ КПП МАЗ-543205-070 МАЗ-3PP59 (1999) МАЗ-437030 (Зубренок) (2004) МАЗ-437040 (Зубренок) (2002) МАЗ-437040 (Зубренок) (2005) МАЗ-437041 (Зубренок) (2010) МАЗ-437043 (Зубренок) (2011) МАЗ-437130 (Зубренок) (2008) МАЗ-4371P2-0000421-000 (2013) МАЗ-500А МАЗ-503А МАЗ-504А МАЗ-504В (2005) МАЗ-530905 (2009) МАЗ-5335 (2004) МАЗ-5336 (2005) МАЗ-53363 МАЗ-53366 МАЗ-5337 МАЗ-5337 (2005) (2005) МАЗ-53371 МАЗ-533731 (2009) МАЗ-533731 (2012) МАЗ-5429 (2003) МАЗ-543 (7310) (2008) МАЗ-5432 (2003) МАЗ-543202 (2003) МАЗ-54321 МАЗ-54323 МАЗ-54326 (2000) МАЗ-54328 МАЗ-5433 МАЗ-5434 МАЗ-543403, 641705, 641708 (2010) МАЗ-5440 (2002) МАЗ-544018 (2011) МАЗ-544069 МАЗ-5440B5 (2013) МАЗ-5440B9, 6430B9 (2013) МАЗ-5440E9 (2011) МАЗ-5516 МАЗ-5516 (2003) (2003) МАЗ-551605 (2007) МАЗ-551608, 630308 (2007) МАЗ-551669 (2008) МАЗ-5516А5 (2007) МАЗ-5549 (2003) МАЗ-5550V3 (V5) (2011) МАЗ-5551 МАЗ-5551 (2003) (2003) МАЗ-555102, 5551А2 (2007) МАЗ-555142 (2007) МАЗ-6303 (2000) МАЗ-6303 (2005) (2005) МАЗ-630333 (2012) МАЗ-6303A3, 6303A5 (2007) МАЗ-631019 (2014) МАЗ-631236 (2007) МАЗ-6312B9-0008425-012 (2015) МАЗ-6317 МАЗ-631705 (2010) МАЗ-631705, 631708 (2010) МАЗ-6422 (2003) МАЗ-6422, 5432 (2007) МАЗ-64221 МАЗ-64226 (2000) МАЗ-64229 МАЗ-642505, 642508 (2006) МАЗ-64255 МАЗ-643018 (2015) МАЗ-643068 (2003) МАЗ-6430A8 (5440A8, 5440A5) (2008) МАЗ-650108 (2008) МАЗ-650119 (2010) МАЗ-6501B9 (2014) МАЗ-6501B9 (2015) МАЗ-651669-320 (340) (2009) МАЗ-6516V8-520 (6516V8-540) (2011) МАЗ-651705 (2009) МАЗ-6517X9-0000410 (2014) МАЗ-74131 (1996) МАЗ-83781 МАЗ-9008 МАЗ-93802 МАЗ-93866 МАЗ-938662 МАЗ-93892 МАЗ-9506 МАЗ-9758 МАЗ-9758-30 Общий (см. мод-ции) Справочник

Схема > Не выбрано Установка малой кабины Балка опоры 5551-5001660 Установка кабины Крепление кабины к раме 551605-5000004 Балка опоры 551605-5001660 Установка большой подрессоренной кабины Переднее подрессоривание большой кабины 64276-5001700 Заднее подрессоривание большой кабины 64221-5001800 Установка омывателя 64221-5200008-01 Механизм подъема кабины 551605-5000040-010 Гидроцилиндр 64221-5003010 Установка зеркала обзора платформы 5516-8700004-01 Установка огнетушителя 5516-3910040 Панель приборов Установка и пневмопитание сидений 64221-6800006-10 Установка и пневмопитание сидений 5433-6800006 Установка и пневмопитание сидений 5551-6800006-040 Сиденье 6430-6800010 Подушка и спинка сиденья 6430-6800017. 6430-6810012 Механизм регулирования высоты 6430-6804100-010 Подставка сиденья с пневмооборудованием 6430-6807006-010 Установка спальных мест 64221-8200010 (на большую кабину) Установка верхнего спального места 64221-8200011 Установка поручней в кабине 64221-8700030-10 Установка вентиляционного люка 64721-5700010 Установка ограничителя и петель двери 64271-6100006-10 Установка наружной ручки и замка двери Установка стеклоподъемника и ручки стеклоподъемника Установка стекол и зеркал на большую кабину Установка стекол и зеркал на малую кабину 555102-5000012 Установка облицовки и боковых щитков Установка оперения на малую кабину Установка оперения (на большую кабину) 64271-8400020 Установка экранов 642708-8400030-070 Установка экранов 551605-8400030-070 Установка короба 551605-8400031 Установка короба 551605-8400031-070 Установка короба 551605-8400031-080 (-090) Установка воздушных заслонок и отопителя кабины 64771-8100001 Отопитель 64721-8101010 Установка шлангов и крана управления отопителем 54327-8100006 (-010) Установка шлангов и крана управления отопителем 630305-8100006-010 Кран управления отопителем Установка платформы V=10.3 м3 Установка платформы V=10.3 м3 Платформа V 10.3 м3 Платформа V 10.3 м3 Установка платформы V=17.5 м3 Установка платформы V=17.5 м3 Платформа V=12,5 м3 Установка платформы V=15.4 м3 Установка платформы V=15.4 м3 Платформа V=15,4 м3 Установка платформы 5516-8500002-060 Установка платформы 650108-8500007 (-001) Платформа 650108-8500020 Установка надставных бортов 650108-8500012 Установка тента Установка тента 551605-8500004 Установка инструментального ящика 551605-8500009. 5516-8500009 Установка инструментального ящика 64229-8500009-10 Установка инструментального ящика 551639-8500009-010 Установка крыльев 551605-8500048-020 Установка крыльев 5516-8500048-10 Установка крыльев 551605-8500048-060. 551605-8500048-070 Установка надрамника 5516-8600002-030 Установка надрамника 551605-8600002-030 Установка гидрооборудования Гидроцилиндр 55165-8603510 Установка гидрооборудования Установка цилиндра и клапана 551605-8603500-025 (-725) Гидроцилиндр 6501-8603510 Клапан 555102-8607300 Установка гидрооборудования 551605-8600005-032 (-732) Насос с арматурой 64228-8604010-032 (-732) Установка гидрооборудования 551605-8600005-042 (-742) Установка масляного бака 551605-8600034-025 Крепление двигателя Установка системы заливки и контроля уровня масла 630300-1018001 Установка шумоизоляционных экранов 555102-1061003-040 Установка шумоизоляционных экранов 647208-1061003 Установка шумоизоляционных экранов 551605-1061004-040 Установка шумоизоляционных экранов 551605-1061004-070 Установка педали управления двигателем 647268-1108007 Крепление топливного бака 551605-1101002, 551605-1101002-010 Установка топливопроводов 5516А5-1104002 (с подогревателем) Установка топливопроводов (без подогревателя) 5516А5-1104002-010, 5516А5-1104002-700 Крепление воздушного фильтра 5516А5-1109002 Крепление воздушного фильтра 5516А5-1109002-010 Установка системы выпуска отработавших газов 5516А5-1200001 без обогрева кузова (для КП 238М, 239) Установка системы выпуска отработавших газов 551605-1200001-004 с обогревом кузова (для КП 238М, 239) Установка системы выпуска газов 5516А5-1200001-070 Установка системы выпуска газов 5516А5-1200001-010 Установка системы охлаждения 5432А5-1300005, 5432А5-1300005-010 Установка системы охлаждения 5432А5-1300005, 5432А5-1300005-010 Установка системы охлаждения 5432А5-1300005, 5432А5-1300005-010 Радиатор с кожухом 5432А5-1301009 Установка системы охлаждения воздуха 5432А5-1300040 Механизм управления сцеплением Механизм управления сцеплением Механизм управления сцеплением 64279-1600005-050 Основание педали 64776-1607004. 64771-1607004-10 Цилиндр подпедальный 6430-1602510 Установка привода управления коробкой передач 647705-1700002, 642208-1700002 Привод управления коробкой передач 543208-1700002 Механизм переключения передач 5336-1702200-10 Механизм промежуточный 551639-1703325-001 Переключатель 6430-1703800 Рычаг 64221-1703410-01 Рычаг 4370-1703410 Тяга Хвостовик Хвостовик 543208-1703448 Установка карданных валов 551605-2200000-020, 551605-2200000-030 Установка карданных валов 551605-7700000-010 Мост задний Мост задний. Установка редуктора и элементов подвески Мост задний. Картер моста Редуктор заднего моста Редуктор заднего моста. Дифференциал Шестерни ведущая и ведомая (комплект для запчастей) Редуктор заднего моста. Шестерня ведущая Ступица заднего моста Колесный редуктор заднего моста Тормоз колеса заднего моста Привод тормозного механизма заднего моста Мост средний Мост средний. Установка редуктора и вала заднего Мост средний. Картер моста Редуктор среднего моста Редуктор среднего моста. Дифференциал с картером редуктора Редуктор среднего моста. Шестерня ведущая Редуктор среднего моста. Дифференциал межосевой Редуктор среднего моста. Межколесная блокировка дифференциала Мост средний. Вал задний Колесный редуктор среднего моста Тормоз колеса среднего моста Привод тормозного механизма среднего моста Установка привода управления блокировкой 5516-2500024 Рамы 551605-2800010-014, (-015), (-016), (-017), (-018), (-033), (-034), (-035) Рамы 551605-2800010-014, (-015), (-016), (-017), (-018), (-033), (-034), (-035) Рамы 551605-2800010-024, (-025), (-027) Рамы 551605-2800010-024, (-025), (-027) Крепление бампера Установка заднего бампера для МАЗ-5516А5 с задней разгрузкой Установка заднего бампера для МАЗ-5516А5 с трехсторонней разгрузкой Буксирный прибор 5336 2707212-11 Установка бокового ограждения 551605-2800040 Установка бокового ограждения 551605-2800040 Установка бокового ограждения 551605-2800040-010 Установка бокового ограждения 551605-2800040-010 Установка бокового ограждения 551605-2800040-020 Установка бокового ограждения 551605-2800040-020 Подвеска передняя 551605-2900001-010 Подвеска балансирная 551605-2900007-030 Подвеска балансирная 551605-2900007-030 Передняя ось Передняя ось 551603-3000015 Тяга поперечная рулевая 64221-3003052-10 Балка передней оси с кулаками 6430-3001037 Ступица переднего колеса 54326-3103006 Установка запасного колеса 551605-3100001, 551605-3100001-700 Установка запасного колеса 551607-3100001-40, 5516-3100001-40 Установка запасного колеса 551605-3100001-010, 551605-3100001-710 Установка задних колес 5516-3100002-730, 5516-3100002-030 Установка передних колес 551607-3100005-10, 5516-3100005-10 Колесо, камера и покрышка 5516-3101011, 551607-3101011 Установка рулевой колонки и рулевого механизма Установка рулевого управления Рулевой механизм 64221-3400008-02 Тяга продольная 5551-3003010-30 Кронштейн с колонкой 64221-3403008 Силовой цилиндр гидроусилителя рулевого управления 6422-3405004 Насос 543240-3407010 (-700) Насос 630300-3407010 (-700) Бак масляный 64221-3410008 Распределитель 5336-3416010-01 Вал нижний 5336-344450-11 Тормозной механизм передних колес Тормоз колеса Рычаг регулировочный Крепление защитного экрана 5516А5-3506040 Установка пневмокомпрессора 647208-3500014 (-700) Ресивер регенерации 64276-3513015 Установка ресиверов 551605-3513004 Установка присоединительной арматуры на ресиверах Тормозной кран 64721-3514108-010 Педаль привода тормозного крана Крепление тормозного крана 64771-3514004-20 Крепление тормозного крана 64721-3514004-70 Крепление четырехконтурного клапана 551605-3515002 Установка ускорительного клапана 543403-3518004-010 Установка ускорительного клапана 643008-3518004 Установка тормозных камер 6422-3519001-10 Крепление тормозных камер 5440-3519007-10 (на задний мост) Крепление тормозных камер 551605-3519003 (на средний мост) Пневмовыводы к прицепу 63031-3521004 Установка клапана управления тормозами прицепа 642208-3522005 Крепление регулятора тормозных сил 64221-3533002-07 Установка осушителя воздуха 650108-3536004 Привод стояночного и моторного тормозов 5516А5-3537004. 5516А5-3537004-010 Установка передних модуляторов и присоединительной арматуры Установка задних модуляторов и присоединительной арматуры Крепление клапана двухмагистрального 64721-3567004-10 Соединение для ремонта поврежденных трубопроводов Шланги Установка электронного блока управления системы ЭСУ-1А (ЯМЗ) 5516А5-3800060 Установка электронного блока управления двигателем автомобиля 5336АЗ-3800060 Установка фонарей автопоезда 64771-3700099-10 Установка головных фар 64771-3711029-010, 64221-3711030-010 Установка задних фонарей 551605-3700009, 551605-3700009-700 Установка противотуманной фары Установка бокового указателя поворота Установка аккумуляторных батарей 551605-3700008-071, 551605-3700008-771 Установка розеток 63031-3700015 Установка электрооборудования муфты вентилятора 543208-37000073 (-700) Установка стеклоочистителя 64271 -3700041-010 Привод стеклоочистителя 64221-5205500-010 Щиток приборов 551605-3805010, 551605-3805010-700 Щиток приборов 6303-3805010, 630307-3805010 (на автомобили с трехсторонней разгрузкой) Установка дополнительного щитка приборов 64229-3805017 Панель блоков предохранителей и реле 543240-3722014 (-700) Установка и пломбировка спидометра 551605-3800004 (-700) Установка и пломбировка спидометра 551605-3800004 (-700) Установка и пломбировка тахографа 543203-3800005 (-700) Установка и пломбировка тахографа 543203-3800005 (-700) Установка электрооборудования ЭФУ 642208-3700174, 642208-3700124-700 Установка электрооборудования подогревателя 64221-3700085 Расположение разъемов и элементов электрооборудования на двигателе ЯМЗ-6582.10 Расположение разъемов и элементов электрооборудования на КПП ЯМЗ-738М, КПП ЯМЗ-239 Расположение разъемов и элементов электрооборудования на КПП 938135А Расположение разъемов и элементов электрооборудования управления подъемом и опусканием платформы, звукового сигнала заднего хода Расположение разъемов и элементов электрооборудования на малой кабине автомобилей-самосвалов с задней разгрузкой Расположение разъемов и элементов электрооборудования на малой кабине автомобилей-самосвалов с трехсторонней разгрузкой Расположение разъемов и элементов электрооборудования на большой кабине автомобилей-самосвалов с задней разгрузкой и самосвальных шасси Расположение разъемов и элементов электрооборудования на шасси автомобилей-самосвалов с трехсторонней разгрузкой Расположение разъемов и элементов электрооборудования на шасси автомобилей-самосвалов с задней разгрузкой и ковшовой платформой Расположение разъемов и элементов электрооборудования на шасси автомобилей-самосвалов с задней разгрузкой и платформой с задним бортом Расположение разъемов и элементов электрооборудования управления Расположение разъемов и элементов электрооборудования на шасси Расположение разъемов и элементов электрооборудования на рулевой Электрооборудование. Перечень элементов Установка электрооборудования АБС 551605-3800040 Установка электрооборудования АБС 551605-3800040-010 Расположение элементов системы АБС в кабине автомобиля 555109-3700120 Расположение элементов системы АБС в кабине автомобиля 543208-3700120 Установка датчиков АБС с кабелем на заднем мосте Датчик с кабелем Панель реле и предохранителей для автомобиля без прицепа Панель реле и предохранителей для автомобиля с прицепом Установка электронного блока АБС на автомобиле без прицепа и ограничения скорости Установка электронного блока АБС на автомобиле с прицепом и без ограничения скорости Установка ламп и выключателей на автомобиле без прицепа и ограничения скорости Установка ламп и выключателей на автомобиле с прицепом без ограничения скорости Жгут АБС по шасси 630308-3724760 Жгут АБС по шасси 630308-3724760-010 Укладка выводов жгута АБС по шасси и кабелей датчиков частоты вращения в передней части рамы Ввод жгута АБС по шасси в кабину Запитка коробки отбора мощности 551605-4200007-032 Установка коробки отбора мощности и насоса 5516-8600007 (-700) Коробка отбора мощности 503-4707010-Б Насос с арматурой 551605-8604010 Коробка отбора мощности 64278-4202010 Крепление подогревателя 5516А5-1015001, 5516А5-1015001-010 Установка подогревателя 551605-1015001. 551605-1015001-010 Установка топливопроводов подогревателя 64229-1015004-01, 5516-1015004 Установка дополнительных принадлежностей 5516-3900011 Установка противооткатных упоров 551605-3900037 Установка противооткатных упоров 53373-3900037

1

2

3

4

5

6

7

8

9

10

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64229-85070)0-010		Ящик инструментальный
2	500-8202010		Поручень боковой
3	500А-8507096		Заглушка
4	201497		Болт М10-6gх25
5	250512		Гайка М10-6Н
6	252039		Шайба 10
7	252136		Шайба 10.ОТ
8	250510		Гайка М8-6Н
9	252038		Шайба 8
10	252135		Шайба 8Т

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
