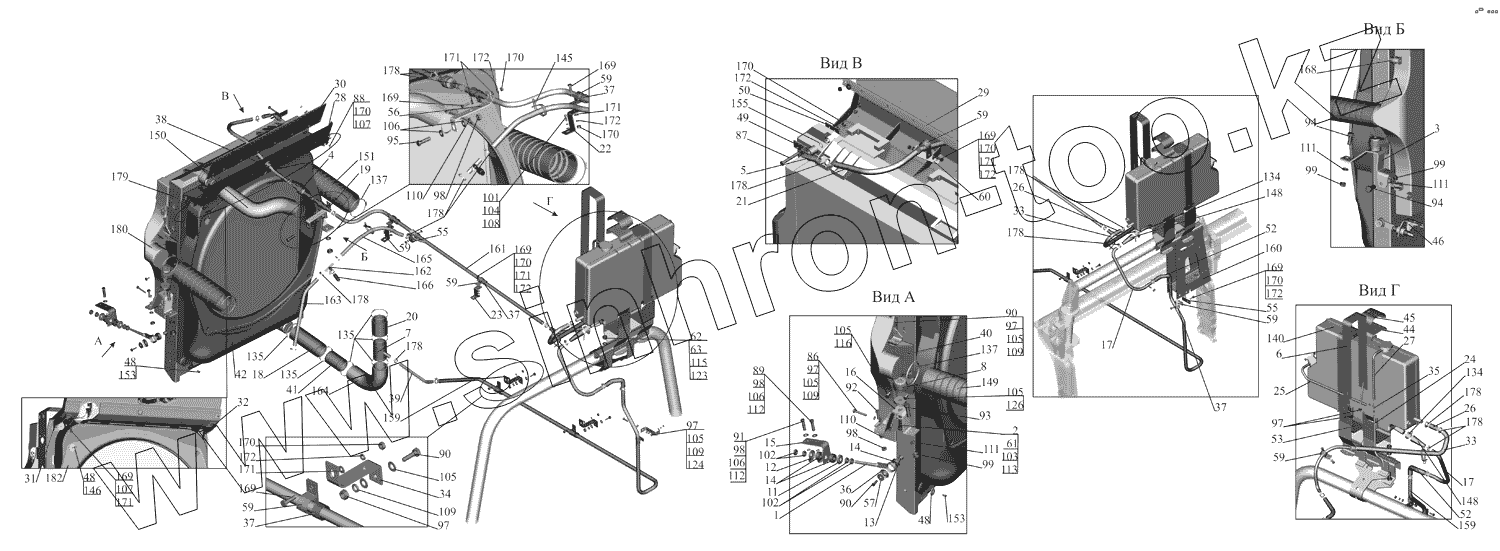

Каталог запасных частей к технике: МАЗ-551669. Установка системы охлаждения 551669-1300005-020
1
2
3
4
5
6
7
8
11
12
13
14
14
15
16
17
17
18
19
20
21
23
24
25
26
26
27
28
29
30
31
32
33
33
34
35
36
37
37
37
37
38
39
40
41
42
44
45
46
48
48
48
49
50
52
52
53
55
55
57
59
59
59
59
59
59
59
60
61
62
63
86
87
88
89
90
90
90
91
92
93
94
94
95
97
97
97
97
97
98
98
98
98
101
102
102
103
104
105
105
105
105
105
105
106
106
106
107
107
108
109
109
109
109
110
110
111
111
111
112
112
113
115
116
123
124
126
134
134
134
135
135
135
135
137
137
140
140
145
146
148
148
149
150
151
153
153
155
159
159
160
161
162
163
164
164
165
166
168
169
169
169
169
169
169
169
170
170
170
170
170
170
170
170
171
171
171
171
171
171
172
172
172
172
172
172
172
178
178
178
178
178
178
178
178
178
178
179
180
182
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64302-1302121 | Тяга | |
| 2 | 371787 | Болт М12х1.25-6gх75 | |
| 3 | 543268-1302146 | Кронштейн правый | |
| 4 | 543208-8101400 | Клапан обратный | |
| 5 | 533668-1311340 | Переходник | |
| 6 | 543224-1311640 | Хомут | |
| 7 | 64226-1303240-010 | Патрубок | |
| 8 | 543268-1302110 | Опора радиатора | |
| 11 | 5335-1302063 | Чашка малая | |
| 12 | 500-1302138 | Втулка распорная | |
| 13 | 64226-1302138 | Втулка | |
| 14 | 500-1302139 | Подушка малая | |
| 15 | 642268-1302143 | Кронштейн левый | |
| 16 | 642268-1302147 | Кронштейн левый | |
| 17 | 64226-1303183 | Трубка | |
| 18 | 630369-1303027 | Шланг | |
| 19 | 630369-1303169 | Шланг | |
| 20 | 630369-1303028 | Шланг | |
| 21 | 642268-1311068 | Шланг | |
| 23 | 543268-1303313 | Кронштейн | |
| 24 | 64226-1304036-010 | Трубка | |
| 25 | 64226-1304037 | Трубка | |
| 26 | 64226-1303174 | Трубка | |
| 27 | 64226-1304039 | Трубка | |
| 28 | 543268-1310052 | Щиток | |
| 29 | 64226-1310054 | Планка | |
| 30 | 64226-1310060 | Уплотнитель | |
| 31 | 64302-1310645 | Кронштейн левый | |
| 32 | 64302-1310644 | Кронштейн правый | |
| 33 | 64226-1303188 | Трубка | |
| 34 | 6303-3506052 | Кронштейн | |
| 35 | 500А-5208051 | Тройник омывателя | |
| 36 | 504В-6801122 | Шайба | |
| 37 | 5551-8609439 | Муфта | |
| 38 | 503-3408020 | Втулка | |
| 39 | 64226-1303172-010 | Шланг | |
| 40 | 642268-1323142 | Кронштейн | |
| 41 | 64226-1303248-010 | Патрубок | |
| 42 | 642268-1309012 | Кожух | |
| 44 | 543224-1311157 | Прокладка | |
| 45 | 543224-1311622 | Прижим | |
| 46 | 642268-1302144 | Кронштейн правый | |
| 48 | 64302-1309047 | Накладка | |
| 49 | 533668-1311345 | Прижим | |
| 50 | 533668-1311346 | Планка | |
| 52 | 6430-1311049 | Шланг | |
| 53 | 543224-1311158 | Прокладка | |
| 54 | 5335-3570186-10 | Кронштейн | |
| 55 | 504В-3504046 | Угольник оттяжной пружины | |
| 57 | 375533 | Шайба 8 | |
| 58 | 375919 | Шайба 14 | |
| 59 | 379665 | Кпяммер | |
| 60 | 5335-3570186-10 | Кронштейн | |
| 61 | 551669-1302065 | Прокладка | |
| 62 | 250514 | Гайка М12-6Н | |
| 63 | 252045-10 | Шайба 12 | |
| 86 | 200267 | Болт М8-6gх45 | |
| 87 | 200271 | Болт М8-6gх60 | |
| 88 | 201418 | Болт М6-6gх16 | |
| 89 | 200315 | Болт М10-6gх40 | |
| 90 | 201458 | Болт М8-6gх25 | |
| 91 | 201497 | Болт М10-6gх25 | |
| 92 | 201499 | Болт М10-6gх30 | |
| 93 | 201593 | Болт М14-6gх50 | |
| 94 | 371833 | Болт М14-6gх40 | |
| 95 | 201501 | Болт М10-6gх35 | |
| 97 | 250510 | Гайка М8-6Н | |
| 98 | 250512 | Гайка М10-6Н | |
| 101 | 220080 | Винт М5-6gх16 | |
| 102 | 250615 | Гайка М12х1,25-6Н | |
| 103 | 250977 | Гайка М12х1,25-6Н | |
| 104 | 252003 | Шайба 5 | |
| 105 | 252005 | Шайба 8 | |
| 106 | 252006 | Шайба 10 | |
| 107 | 252037 | Шайба 6 | |
| 108 | 252133 | Шайба 5Т | |
| 109 | 252135 | Шайба 8Т | |
| 110 | 252136 | Шайба 10.ОТ | |
| 111 | 252138 | Шайба 14.ОТ | |
| 112 | 252156 | Шайба 10Л | |
| 113 | 258040 | Шплинт 3,2х25 | |
| 114 | 012-016-25-2-2 | Кольцо резиновое | |
| 115 | 201540 | Болт М12-6gх30 | |
| 116 | 201456 | Болт М8-6gх20 | |
| 123 | 252157 | Шайба 124 | |
| 124 | 201460 | Болт М8-6gх30 | |
| 126 | 201454 | Болт М8-6gх16 | |
| 134 | ТОRRО25-40/9-С7W2 | Хомут | |
| 134 | F10ВSА021044ВRZ | Хомут «Реrfеkt 21-44» | |
| 135 | ТОRRО60-80/9-С7W2 | Хомут | |
| 135 | F10ВSА052076ВRZ | Хомут | |
| 137 | F10FSD083105ВRZ | Хомут НКF 83-105 | |
| 140 | 81.06102-6200 | Бачок уравнительный | |
| 140 | 81.06102-6084 | Бачок уравнительный | |
| 145 | ТК30/36 | Зажим ленточный | |
| 146 | 81.90490-0641 | Болт специальный | |
| 148 | 81.96301-0425 | Переходник | |
| 149 | 81.96301-0901 | Шалнг левый | |
| 150 | 81.96301-0659 | Шланг подводящий | |
| 151 | 81.96301-0900 | Шалнг правый | |
| 153 | 81.09082-3708 | Болт | |
| 155 | 81.96503-0226 | Кольцо | |
| 159 | 551669-1303032 | Трубопровод | |
| 160 | 551669-1311025 | Опора бачка | |
| 161 | 551669-1303030 | Трубопровод | |
| 162 | 643069-1303030 | Тройник | |
| 163 | 630369-1304042 | Шланг | |
| 164 | 630369-1303251 | Патрубок | |
| 164 | 6432-1303251 | Патрубок | |
| 165 | 630369-1303175 | Шланг | |
| 166 | 643069-1304043 | Шланг 10x17,5-1,6 (L=70±1,5мм) | |
| 167 | 401859 | Кляммер | |
| 168 | 551669-1323138 | Втулка | |
| 169 | 201420 | Болт М6-6gх20 | |
| 170 | 250508 | Гайка М6-6Н | |
| 171 | 252004 | Шайба 6 | |
| 172 | 252135 | Шайба 8Т | |
| 178 | ТОRRО16-27/9-С7W2 | Хомут | |
| 178 | F10ВSА014027ВRZ | Хомут «Реrfеkt 14-27» | |
| 179 | 630369-1301010 | Радиатор | |
| 180 | 630369-1323010-010 | Охладитель воздуха | |
| 182 | 643069-1309025 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
