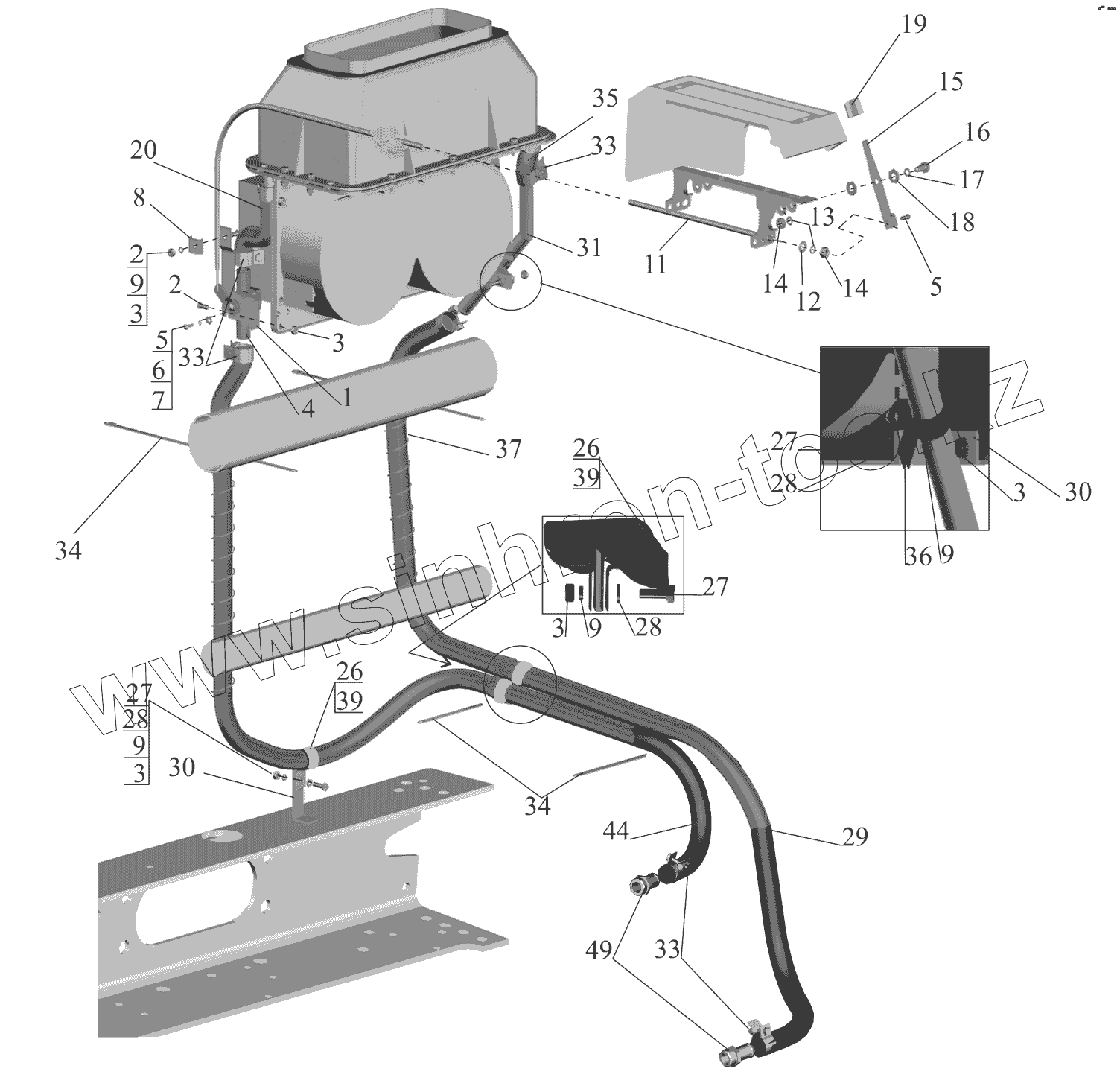

Каталог запасных частей к технике: МАЗ-551669. Установка шлангов и крана управления отопителем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
3
4
5
5
6
7
8
9
9
9
9
11
12
13
14
14
15
16
17
18
19
20
26
26
27
27
27
28
28
28
29
30
30
31
33
33
33
34
34
35
36
37
39
39
44
49
Позиция на иллюстрации Заводской номер детали Название детали
1 64221-8101191 Кронштейн
2 220107 Винт М6-6gх20
3 250508 Гайка М6-6Н
4 6430-8101150 Кран управления отопителя
5 220077 Винт М5-6gх10
6 252133 Шайба 5Т
7 252003 Шайба 5
8 64221-8109044 Прижим
9 252154 Шайба 6Л
11 64221-8109113 Привод
12 252005 Шайба 8
13 252155 Шайба 8Л
14 250510 Гайка М8-6Н
15 64221-8109036 Рычаг
16 64221-8109026 Ось
17 252156 Шайба 10Л
18 5336-8109032 Шайба
19 64221-8109048 Рукоятка
20 437040-8101036 Шланг (L=170мм, рукав 20х29-1,6)
26 64221-3724633 Хомут
27 201418 Болт М6-6gх16
28 252004 Шайба 6
29 64226-8101038-010 Шланг
30 5335-3570186-10 Кронштейн
31 642205-8101395 Трубка
33 6430-8101476 Хомут
34 64221-3724628 Хомут
35 6430-8101036 Шланг (L=70мм, рукав 20х29-1,6)
36 379168 Кляммер
37 535А-3408046 Пружина
39 64227-3506027 Прокладка
44 643008-8101040 Шланг
49 544020-8101343-030 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
