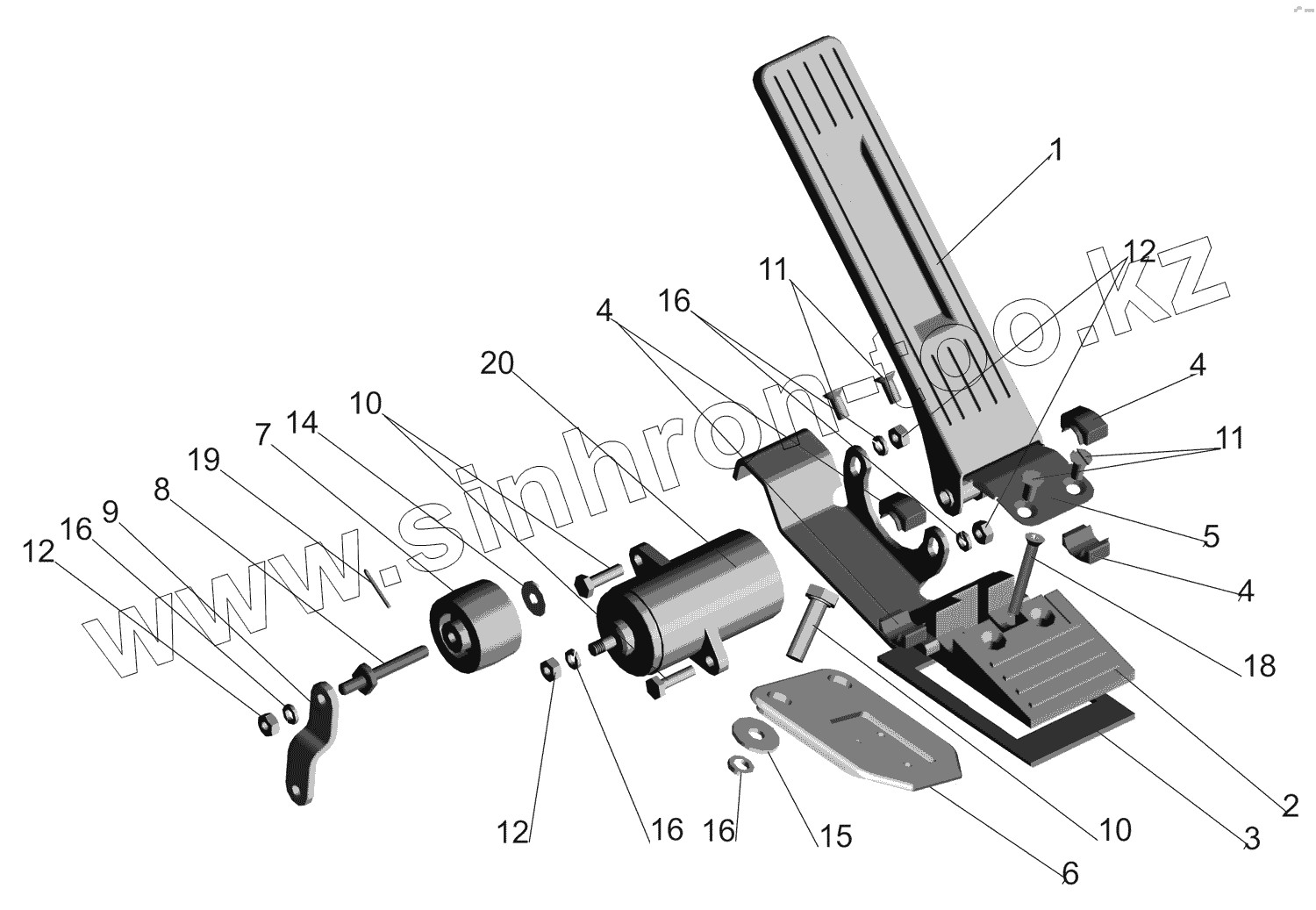

Каталог запасных частей к технике: МАЗ-551669. Установка педали управления двигателем 642268-1108002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
6
7
8
9
10
10
11
11
12
12
12
14
15
16
16
16
16
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 64302-1108014 Педаль с осью
2 6430-1108025 Кронштейн педали
3 642268-1108025 Кронштейн датчика педали
4 6430-1108034 Вкладыш
5 6430-1108058 Крышка
6 642268-1108062 Переходник
7 64302-1108329 Ролик датчика положения педали
8 64302-1108457 Ось ролика
9 64302-1108459 Рычаг датчика положения педали
10 201420 Болт М6-6gх20
11 231603 Винт 2М6-6gх12
12 250508 Гайка М6-6Н
14 252037 Шайба 6
15 252004 Шайба 6
16 252154 Шайба 6Л
18 231617 Винт 2М6-6gх45
19 258013 Шплинт 2х16
20 81.25970.6069 Датчик положения педали
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
