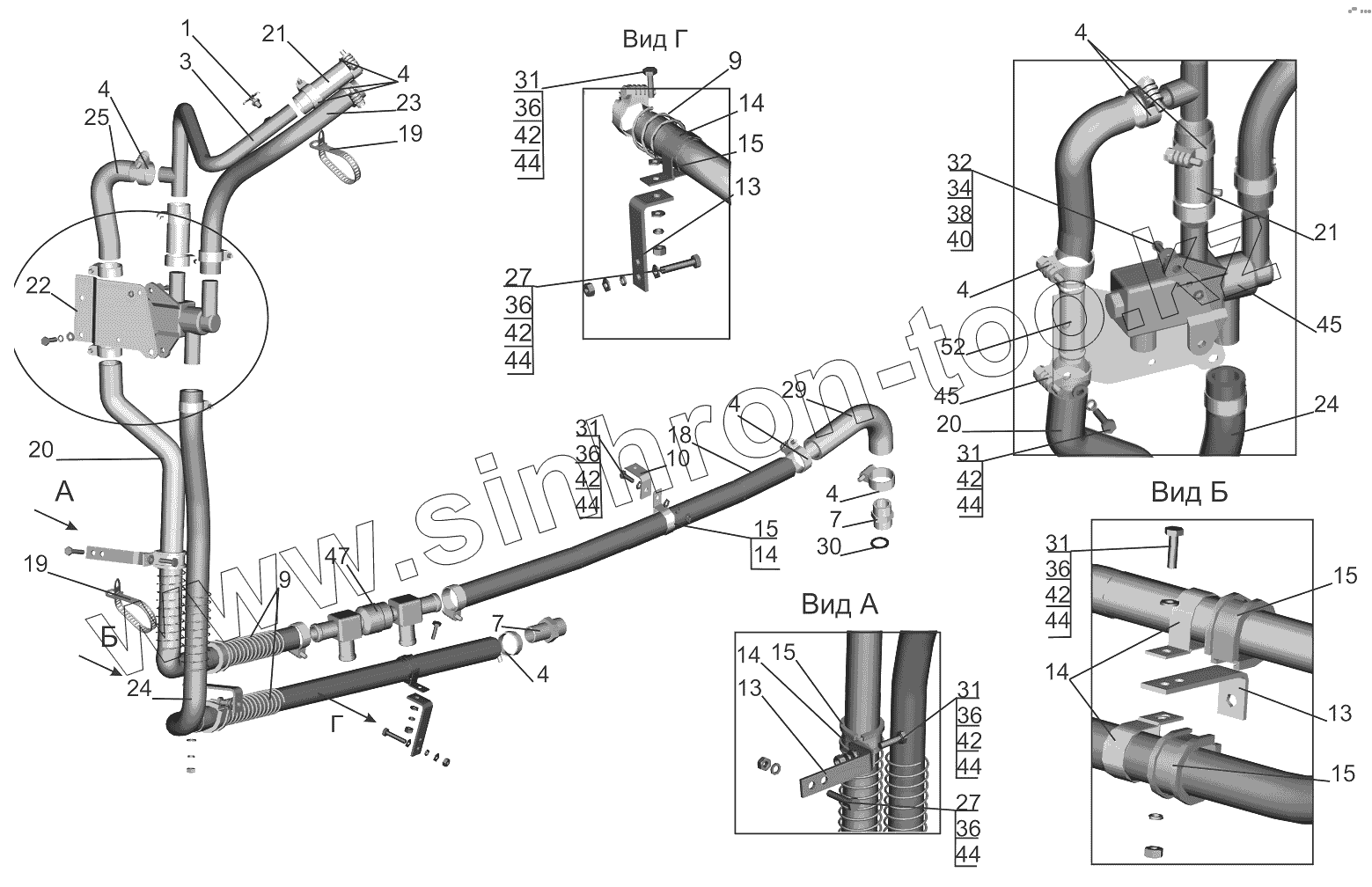

Каталог запасных частей к технике: МАЗ-5440B9, 6430B9. Установка шлангов отопителя 6516А9-8100006-030

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
4
4
4
4
4
4
7
7
9
9
10
13
13
13
14
14
14
14
15
15
15
15
15
18
19
19
20
20
21
21
22
23
24
24
25
25
27
27
29
30
31
31
31
31
31
32
34
36
36
36
36
36
36
38
40
42
42
42
42
42
42
44
44
44
44
44
44
44
45
45
47
52
Позиция на иллюстрации Заводской номер детали Название детали
1 64229-1305010 Краник сливной
3 544069-8101390 Трубка
4 WD1225-40С7W2 Хомут червячный
4 ТОRRО25-40/9-С7W2 Хомут
4 6430-8101476 Хомут
7 404317 Штуцер
9 438041-1015067 Пружина предохранительная
10 504В-3504046 Угольник оттяжной пружины
13 5335-3570186-10 Кронштейн
14 64221-3724633 Хомут
15 64227-3506027 Прокладка
17 543268-3724294 Кронштейн
18 555035-8101037 Шланг
19 6430-3724625 Хомут крепления проводов
20 5440А9-8101039 Шланг
21 6430-8101036 Шланг (L=70мм, рукав 20х29-1,6)
22 544069-8101191 Кронштейн
23 543205-8101040 Шланг (L=290мм, рукав 20х29-1,6)
24 544004-8101032 Шланг
25 643008-8101351-001 Шланг
25 643008-8101351 Шланг
27 370536 Болт М6-6gх30
28 252037 Шайба 6
29 5440А9-8101351 Шланг
30 312382-П Шайба колпака уплотнительная
31 201420 Болт М6-6gх20
32 220079 Винт М5-6gх14
34 250464 Гайка М5-6Н
36 250508 Гайка М6-6Н
38 252036 Шайба 5
40 252133 Шайба 5Т
42 252004 Шайба 6
44 252154 Шайба 6Л
45 ВА04-8101150-000 Клапан электромагнитный
47 643008-8101400 Клапан обратный
52 643008-8101347 Переходник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
