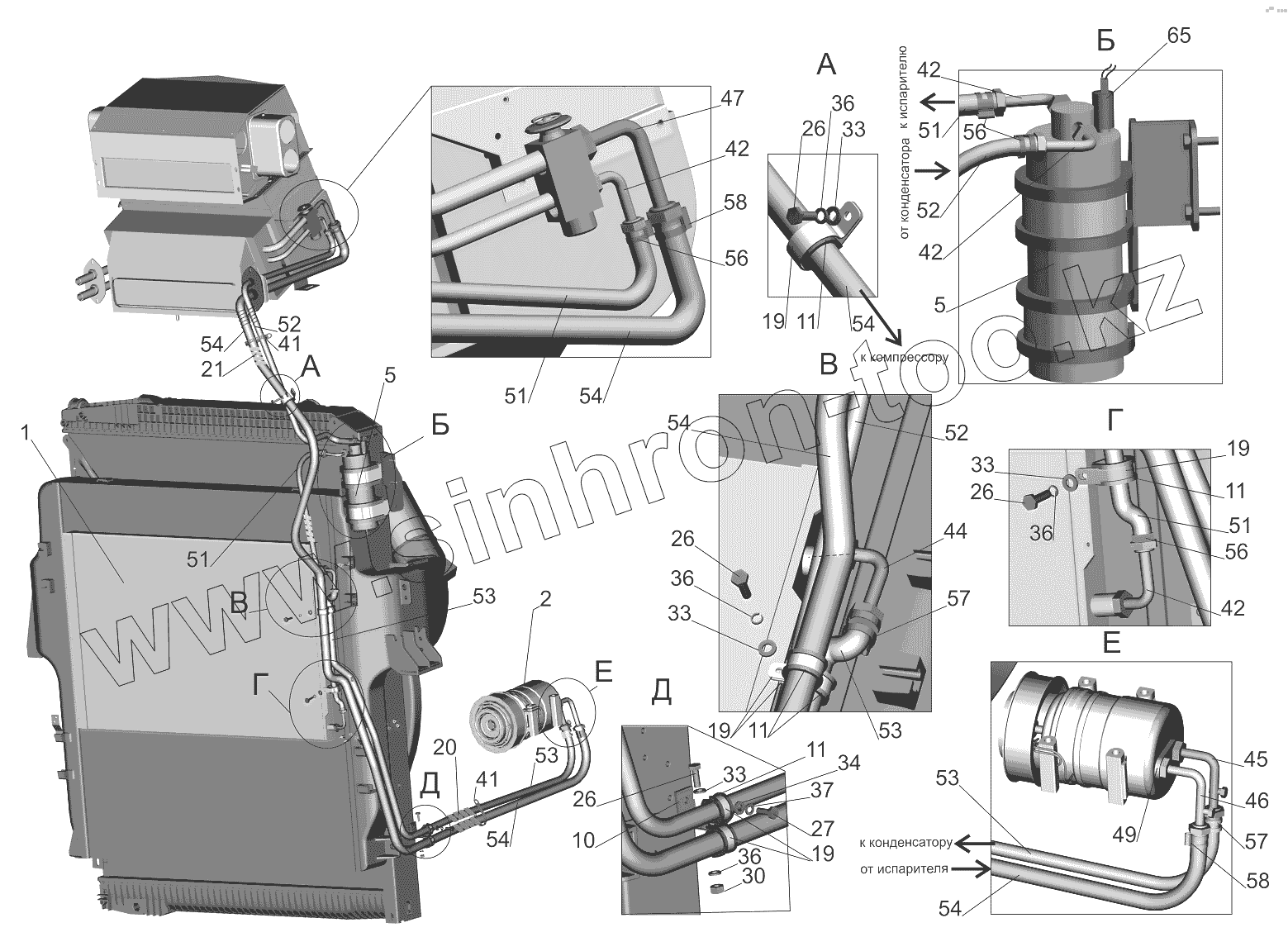

Каталог запасных частей к технике: МАЗ-5440B9, 6430B9. Установка кондиционера 5440В9-8100004

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
5
10
11
11
11
11
19
19
19
19
20
21
26
26
26
26
27
30
33
33
33
33
34
36
36
36
36
37
41
41
42
42
42
42
44
45
46
47
49
51
51
51
51
52
52
52
53
53
53
53
54
54
54
54
54
54
56
56
56
57
57
58
58
65
Позиция на иллюстрации Заводской номер детали Название детали
1 5440В9-8100034 Установка конденсатора
2 5440А9-8100010 Установка компрессора
5 544020-8100036 Установка ресивера-осушителя
10 504В-3504046 Угольник оттяжной пружины
11 64227-3506025 Прокладка
19 64221-3724630 Кляммер
20 544069-8101596-010 Лента
21 643008-8101596-010 Лента
26 201420 Болт М6-6gх20
27 201452 Болт М8х12
30 250508 Гайка М6-6Н
33 252004 Шайба 6
34 252005 Шайба 8
36 252154 Шайба 6Л
37 252155 Шайба 8Л
41 8320203 Кабельная стяжка
42 ДЯКЛ-АФК011.001 Фитинг ф8-90°
44 ДЯКЛ-АФК011.003 Фитинг ф 10-90°
45 ДЯКЛ-АФК011.004 Фитинг ф10-90°
46 ДЯКЛ-АФК011.005 Фитинг ф13-90°
47 ДЯКЛ-АФК011.006 Фитинг ф13-90°
49 ДЯКЛ-АФК001.002 Фитинг компрессора
51 ДЯКЛ-АФК011.017-03 Шланг ф8,
52 ДЯКЛ-АФК011.017-04 Шланг ф8
53 ДЯКЛ-АФК011.018-01 Шланг ф10
54 ДЯКЛ-АФК011.019-02 Шланг ф13
56 ДЯКЛ-АФК011.011 Хомут, G 8
57 ДЯКЛ-АФК011.012 Хомут, G10
58 ДЯКЛ-АФК011.013 Хомут, G13
65 5440А9-3700092 Установка электрооборудования кондиционера
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
