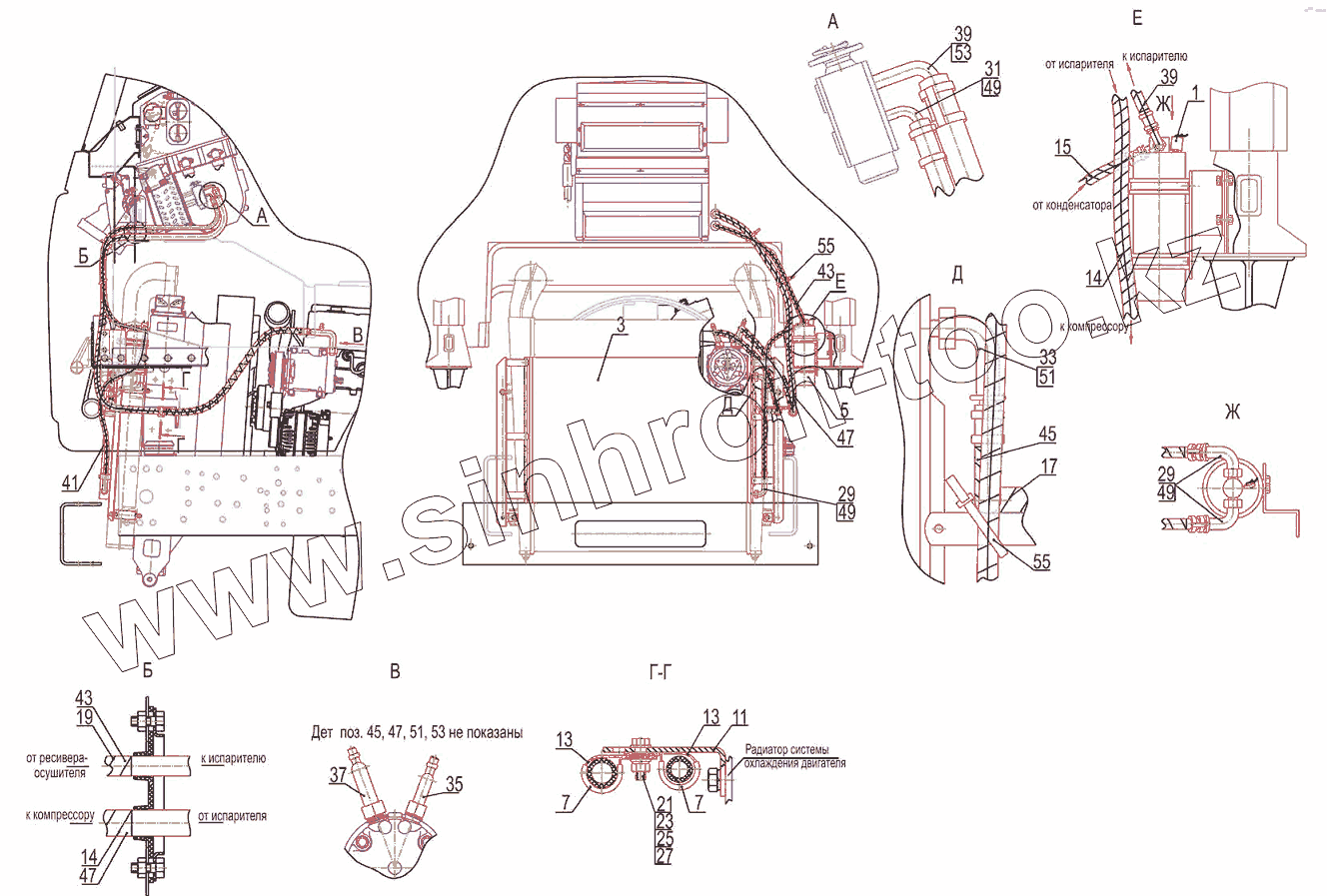

Каталог запасных частей к технике: МАЗ-5440B5. Установка кондиционера 6312ВЗ-8100004

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
7
7
11
13
13
14
14
15
17
19
21
23
25
27
29
29
31
33
39
39
41
43
43
45
47
47
49
49
49
51
53
55
55
Позиция на иллюстрации Заводской номер детали Название детали
1 643008-3700092 Установка электрооборудования кондиционера
3 6312ВЗ-8100034 Установка конденсатора
5 544020-8100036 Установка ресивера-осушителя
7 64227-3506025 Прокладка
11 5335-3570186-10 Кронштейн
13 64221-3724630 Кляммер
14 643008-8101596 Лента
15 544069-8101596-010 Лента
17 643008-8101596-010 Лента
19 643008-8101596-020 Лента
21 201420 Болт М6-6gх20
23 250508 Гайка М6-6Н
25 252004 Шайба 6
27 252154 Шайба 6Л
29 ДЯКЛ-АФК011.001 Фитинг ф8-90°
31 ДЯКЛ-АФК011.002 Фитинг ф8-90°
33 ДЯКЛ-АФК011.003 Фитинг ф 10-90°
39 ДЯКЛ-АФК011.006 Фитинг ф13-90°
41 ДЯКЛ-АФК011.017-03 Шланг ф8,
43 ДЯКЛ-АФК011.017-04 Шланг ф8
45 ДЯКЛ-АФК011.018-01 Шланг ф10
47 ДЯКЛ-АФК011.019-02 Шланг ф13
49 ДЯКЛ-АФК011.011 Хомут, G 8
51 ДЯКЛ-АФК011.012 Хомут, G10
53 ДЯКЛ-АФК011.013 Хомут, G13
55 8320203 Кабельная стяжка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
