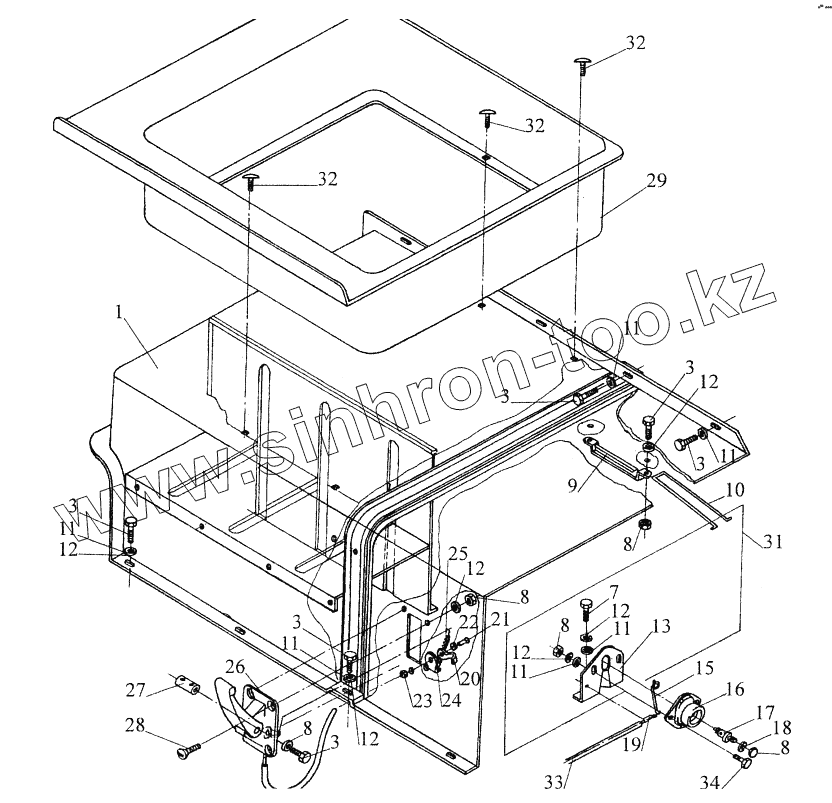

Каталог запасных частей к технике: МАЗ-544069. Установка инструментального ящика 6430-5108010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
3
3
3
3
7
8
8
8
8
8
9
10
11
11
11
11
11
11
12
12
12
12
12
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
32
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 6430-5108012-010 Ящик инструментальный
3 201418 Болт М6-6gх16
7 201416 Болт М6-6gх12
8 250508 Гайка М6-6Н
9 6430-5108038 Направляющая
10 6430-5108039 Упор
11 252037 Шайба 6
12 252154 Шайба 6Л
13 6430-5108041 Кронштейн
15 6430-8406024-010 Пружина
16 6430-8406018-010 Корпус замка правый
17 6430-8406022 Фиксатор
18 252155 Шайба 8Л
19 6430-8406072 Трос
20 6430-8406073 Прижим
21 220079 Винт М5-6gх14
22 252003 Шайба 5
23 250464 Гайка М5-6Н
24 6430-8406064 Кронштейн
25 504В-6804080-10 Пружина
26 6430-8406040 Привод замка
27 6430-8406056 Ось
28 233064-01 Винт 2М6-6gх14
29 6430-8219249-010 Подставка-ящик
31 6430-5108043-010 Уплотнитель
32 5336-5702052 Держатель обивки
33 6430-8406068 Оболочка
34 201420 Болт М6-6gх20
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
