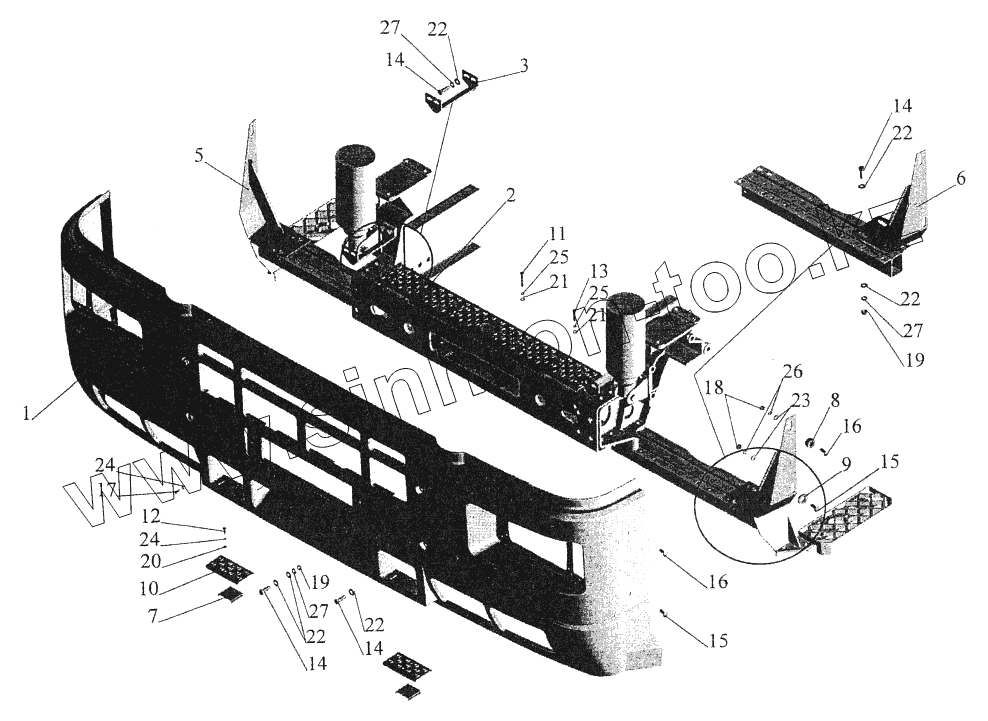

Каталог запасных частей к технике: МАЗ-544069. Установка бампера и подножки 54421-2803006-010

Тип техники

Марка

Модель

Схема

1

2

3

5

6

7

8

9

10

11

12

13

14

14

14

14

15

15

16

16

17

18

19

19

20

21

21

22

22

22

22

22

23

24

24

25

25

26

27

27

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	54421-2803010-010		Бампер передний
2	6430-2803021		Подножка
3	6430-2803027-001		Кронштейн передний
5	6430-2803046-010		Кронштейн боковой правый
6	6430-2803047-010		Кронштейн боковой левый
7	6430-2803054		Кронштейн накладки
8	500-1302139		Подушка малая
9	544022-1311063		Шайба
10	6430-2803057		Накладка
11	200269		Болт М8-6gх50
12	201420		Болт М6-6gх20
13	201464		Болт М8-6gх40
14	201542		Болт М12-6gх35
15	210406-10		Болт М10-6gх30
16	210408		Болт М10-6gх40
17	220105		Винт М6-6gх16
18	250512		Гайка М10-6Н
19	250514		Гайка М12-6Н
20	252004		Шайба 6
21	252005		Шайба 8
22	252007		Шайба 12
23	252039		Шайба 10
24	252134		Шайба 6Т
25	252135		Шайба 8Т
26	252136		Шайба 10.ОТ
27	252137		Шайба 12.ОТ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
