Каталог запасных частей к технике: МАЗ-544069. Цилиндр 5336-3405005-20

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано KNORR-BREMSE применяемых на технике МАЗ КПП МАЗ-543205-070 МАЗ-3PP59 (1999) МАЗ-437030 (Зубренок) (2004) МАЗ-437040 (Зубренок) (2002) МАЗ-437040 (Зубренок) (2005) МАЗ-437041 (Зубренок) (2010) МАЗ-437043 (Зубренок) (2011) МАЗ-437130 (Зубренок) (2008) МАЗ-4371P2-0000421-000 (2013) МАЗ-500А МАЗ-503А МАЗ-504А МАЗ-504В (2005) МАЗ-530905 (2009) МАЗ-5335 (2004) МАЗ-5336 (2005) МАЗ-53363 МАЗ-53366 МАЗ-5337 МАЗ-5337 (2005) (2005) МАЗ-53371 МАЗ-533731 (2009) МАЗ-533731 (2012) МАЗ-5429 (2003) МАЗ-543 (7310) (2008) МАЗ-5432 (2003) МАЗ-543202 (2003) МАЗ-54321 МАЗ-54323 МАЗ-54326 (2000) МАЗ-54328 МАЗ-5433 МАЗ-5434 МАЗ-543403, 641705, 641708 (2010) МАЗ-5440 (2002) МАЗ-544018 (2011) МАЗ-544069 МАЗ-5440B5 (2013) МАЗ-5440B9, 6430B9 (2013) МАЗ-5440E9 (2011) МАЗ-5516 МАЗ-5516 (2003) (2003) МАЗ-551605 (2007) МАЗ-551608, 630308 (2007) МАЗ-551669 (2008) МАЗ-5516А5 (2007) МАЗ-5549 (2003) МАЗ-5550V3 (V5) (2011) МАЗ-5551 МАЗ-5551 (2003) (2003) МАЗ-555102, 5551А2 (2007) МАЗ-555142 (2007) МАЗ-6303 (2000) МАЗ-6303 (2005) (2005) МАЗ-630333 (2012) МАЗ-6303A3, 6303A5 (2007) МАЗ-631019 (2014) МАЗ-631236 (2007) МАЗ-6312B9-0008425-012 (2015) МАЗ-6317 МАЗ-631705 (2010) МАЗ-631705, 631708 (2010) МАЗ-6422 (2003) МАЗ-6422, 5432 (2007) МАЗ-64221 МАЗ-64226 (2000) МАЗ-64229 МАЗ-642505, 642508 (2006) МАЗ-64255 МАЗ-643018 (2015) МАЗ-643068 (2003) МАЗ-6430A8 (5440A8, 5440A5) (2008) МАЗ-650108 (2008) МАЗ-650119 (2010) МАЗ-6501B9 (2014) МАЗ-6501B9 (2015) МАЗ-651669-320 (340) (2009) МАЗ-6516V8-520 (6516V8-540) (2011) МАЗ-651705 (2009) МАЗ-6517X9-0000410 (2014) МАЗ-74131 (1996) МАЗ-83781 МАЗ-9008 МАЗ-93802 МАЗ-93866 МАЗ-938662 МАЗ-93892 МАЗ-9506 МАЗ-9758 МАЗ-9758-30 Общий (см. мод-ции) Справочник

Схема > Не выбрано Переднее подрессоривание кабины 6430-5001700 Заднее подрессоривание кабины 6430-5001800-001 Запорный механизм кабины 6430-5001550 Установка регуляторов положения кабины с пневмогидроэлементами Механизм подъема кабины 64302-5000040 Гидроцилиндр 6430-5003010 Установка опускного стекла 6430-6100010 (правая), 6430-6100011 (левая) Установка стеклоподъемника и ручки стеклоподъемника Установка ручек, замка и ограничителя двери 6430-6100010 (правая), 6430-6100011 (левая) Установка и пневмопитание сидений Подставка сиденья с пневмооборудованием 6430-6807006-010 Сиденье Механизм регулирования высоты Подушка и спинка сиденья 6430-6800012, 6430-6810012 Установка ремней безопасности 54327-8200024 Установка панели приборов 6430-5300016-010 Установка панели приборов 6430-5300014-020 Установка отопителя 6430-8100001 Установка шлангов отопителя без подогревателя 544020-8100006. Установка шлангов отопителя с подогревателем 544020-8100006-010 Блок радиатора 6430-8101010 Блок вентиляторный 6430-8118010 Пульт управления 5440-8109011 Установка фильтра 6430-8100022 Установка спальных мест, шкафов и шторы 6430-8200010-020 Полка 6430-8216008 Штора противосолнечная 6430-8204110 Установка полки, штор, козырька 6430-820034 Установка поручней в кабине 6430-8200030 Установка шумоизоляционных экранов 544069-1061004 Установка шумоизоляционных экранов 544008-1061005 Установка обтекателя и закрылков 6430-8000014-010 Установка облицовки и боковых щитков 6430-8400018 Установка нижней подножки 544008-8400016 Установка нижней подножки 6430-8400016 Установка нижней подножки 544008-8400016-010 Установка оперения 6430-8400020-040 Установка брызговиков передних колес 6430-8400030-030 Установка крыльев (с брызгозащитой Clear Pass) 5440-8500048-001(544069-320-020), 544008-8500048-021(544069-320-021) Установка крыльев 5440-8500048(544069-320-020), 5440-8500048-040(544069-320-021) Крепление двигателя 643069-1001002 Установка подогревателя 64302-1015001-030 Установка системы заливки и контроля уровня масла 643069-1018002 Крепление топливного бака 64302-1101002 Топливопроводы системы питания Привод подачи топлива 64302-1108002 Система питания воздухом 64302-1109002 Установка топливного бачка и топливопроводов подогревателя 643069-1015004 Установка системы выпуска 643069-1200001 Установка системы выпуска 643069-1200001-001 Установка системы охлаждения 643069-1300005 Радиатор с уплотнителями 643069-1300013 Механизм управления сцеплением 64302-1600005-001 Блок управления сцеплением и тормозами 64302-1602004 Цилиндр подпедальный 6430-1602510 Привод переключения коробки передач 64307-1700002-010 Механизм промежуточный 6430-1703325 Переключатель 54402-1703800 Рычаг 6430-1703410-010 Тяга 64221-1703490-01, 64302-1703490-010 Хвостовик 64302-1703447 Хвостовик 64302-1703448-020 Карданный вал 5440-2201010 Мост задний Мост задний. Установка редуктора и элементов подвески Мост задний. Картер моста Колесный редуктор Редуктор заднего моста Редуктор заднего моста. Дифференциал Шестерни ведущая и ведомая (комплект для запчастей) Шестерня ведущая 5440-2402021-002 Ступица заднего моста Седельно-сцепное устройство 64221-2702010-01 для МАЗ-544069-320-020, 5440-2702010 для МАЗ-544069-320-021 Установка площадки шасси и подножки 64302-2800026 Установка поручня 544069-2800036 Рама 544069-2801002-020 Установка противоподкатного бруса 6430-2800030-001 Установка бампера и подножки 54421-2803006-010 Установка противооткатных упоров 5440-3900037 Установка противооткатного упора 64221-3900037 Подвеска передняя Подвеска задняя пневматическая 5440-2900002-020, 5440-2900002-021 Балка передней оси с кулаками Передняя ось 6430-3000015 Ступица переднего колеса 6430-3103006 Установка запасного колеса Установка передних колес Установка задних колес Установка шумопоглощающего колпака Колесо и шина Тяга поперечная рулевая 6430-3003052 Тяга продольная 5440-3003010 Наконечник 6430-3003056-01 Колонка рулевая с колесом рулевого управления Механизм рулевой 64221-3400010-10 Распределитель 5336-3416010-01 Крышка 5336-3401080 Винт с гайкой-рейкой 64229-3401030 Цилиндр 5336-3405005-20 Цилиндр ЦГ80-360-3405010-20 Корпус шарнира ЦГ80-280-3405204-11 Привод тормозного механизма задних колес Тормозной механизм передних колес Рычаг регулировочный Тормоз заднего колеса Установка тормозных камер и присоединительной арматуры Камера тормозная 5336-3519210 Управление стояночным и моторным тормозом Установка трубопроводов (ECAS) 5440-2900018-001 Установка датчиков Установка клапана управления тормозами прицепа и присоединительной арматуры Установка осушителя воздуха и присоединительной арматуры Крепление четырехконтурного клапана Установка тормозного клапана ASR и присоединительной арматуры Установка модуляторов и присоединительной арматуры Установка передних модуляторов и присоединительной арматуры Пневмовыводы на полуприцеп и присоединительная арматура Установка ресиверов и присоединительной арматуры Установка ресиверов и присоединительной арматуры Установка ресивера и присоединительной арматуры Установка регулятора тормозных сил и присоединительной арматуры Установка ускорительного клапана и присоединительной арматуры Установка задних тормозных камер и присоединительной арматуры Тормозной кран и присоединительная арматура Установка головных фар Установка противотуманной фары Установка фонаря автопоезда Установка указателя поворота бокового Установка габаритных огней Коробка задних фонарей Установка задних фонарей Установка розеток и фары освещения сцепки Установка плафонов освещения Установка звуковых сигналов Установка электрооборудования на полке Установка аккумуляторных батарей Установка блока коммутационной аппаратуры Установка элементов электрооборудования электронных систем на автомобиле МАЗ-544069 Расположение элементов электронных систем в кабине Выключатели ABS, ASR, ECAS Ввод жгутов ABS/ASR, ECAS и EDC в кабину автомобиля МАЗ-544069 Подрулевой переключатель Электрооборудование ЭСУ двигателя Панель реле и предохранителей автомобиля Установка пульта пневмоподвески Установка электронных блоков на автомобиле МАЗ-544069 Установка датчиков на шасси Установка приборов и выключателей Контрольные лампы Установка инструментального ящика 6430-5108010

1

2

4

5

6

7

8

9

10

11

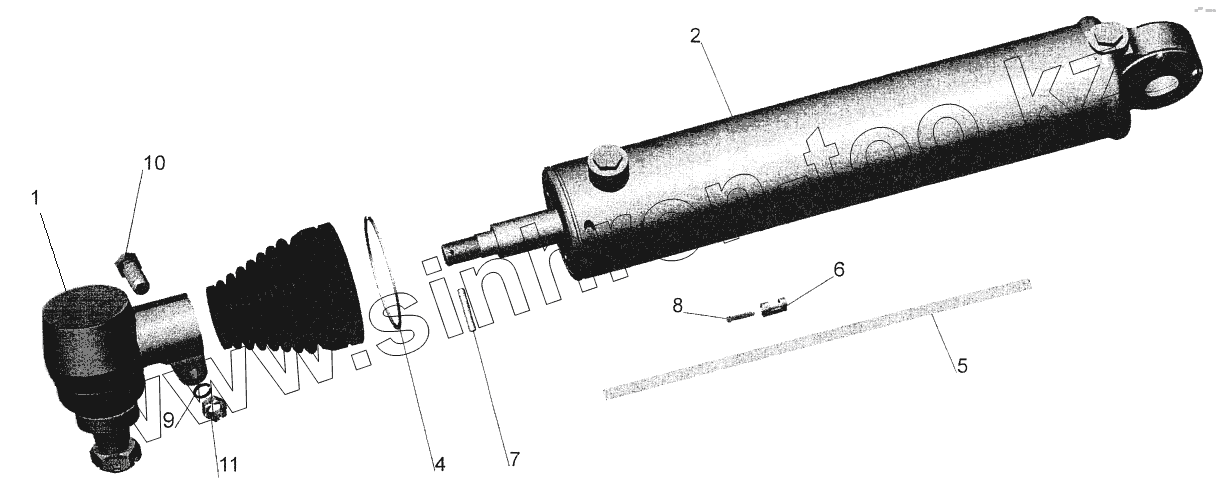

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЦГ80-280-3405204-11		Корпус шарнира
2	ЦГ80-360-3405010-20		Цилиндр
3	64221-3405096		Муфта
4	ЦГ80-280-3405312		Кольцо
5	[Лента хомута 100]		Лента хомута 100
6	297580		Пряжка
7	258633		Штифт 5х36
8	297575		Шплинт 5,6х22
9	252157		Шайба 124
10	201567		Болт М12х1,25-6gх40
11	250515		Гайка М12х1,25-6Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
