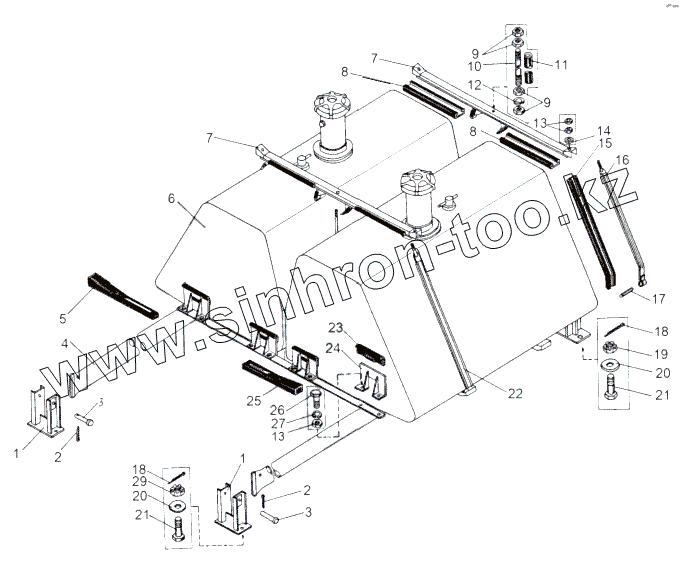

Каталог запасных частей к технике: МАЗ-543 (7310). Установка топливных баков 543А

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

7

8

8

9

9

10

11

12

13

13

14

15

16

17

18

18

19

20

20

21

21

22

23

24

25

26

27

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543А-1101760-10		Кронштейн передний
2	258054		Шплинт 4,0х32
3	378013		Палец 20х80
4	543А-1101600-11		Основание баков
5	543-1101155-Б		Прокладка внутренняя
6	543-1101010-10		Бак топливный
7	543А-1101720-11		Планка прижимная
8	543А-1101594		Прокладка
9	250510		Гайка М8-6Н
10	543А-1101640		Стяжка баков
11	543А-1101644		Шланг 8
12	252135		Шайба 8Т
13	250512		Гайка М10-6Н
14	252006		Шайба 10
15	543А-1101132		Прокладка хомута
16	543А-1101111		Лента хомута
17	543А-1101162		Ось
18	258040		Шплинт 3,2х25
19	250977		Гайка М12х1,25-6Н
20	252007		Шайба 12
21	205454		Болт М8х1.5-6gх16
22	543А-1101110		Хомут
23	547А-1101132		Прокладка
24	547В-1101216-20		Упор
25	543-1101156		Прокладка наружная
26	201495		Болт М10-6gх20
27	252136		Шайба 10.ОТ
29	250869		Гайка М12х1.25-5Н6Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
