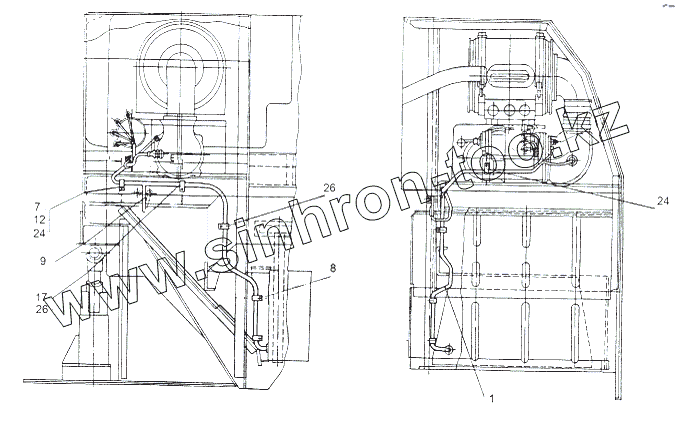

Каталог запасных частей к технике: МАЗ-543 (7310). Монтаж электрооборудования ФВУ

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано KNORR-BREMSE применяемых на технике МАЗ КПП МАЗ-543205-070 МАЗ-3PP59 (1999) МАЗ-437030 (Зубренок) (2004) МАЗ-437040 (Зубренок) (2002) МАЗ-437040 (Зубренок) (2005) МАЗ-437041 (Зубренок) (2010) МАЗ-437043 (Зубренок) (2011) МАЗ-437130 (Зубренок) (2008) МАЗ-4371P2-0000421-000 (2013) МАЗ-500А МАЗ-503А МАЗ-504А МАЗ-504В (2005) МАЗ-530905 (2009) МАЗ-5335 (2004) МАЗ-5336 (2005) МАЗ-53363 МАЗ-53366 МАЗ-5337 МАЗ-5337 (2005) (2005) МАЗ-53371 МАЗ-533731 (2009) МАЗ-533731 (2012) МАЗ-5429 (2003) МАЗ-543 (7310) (2008) МАЗ-5432 (2003) МАЗ-543202 (2003) МАЗ-54321 МАЗ-54323 МАЗ-54326 (2000) МАЗ-54328 МАЗ-5433 МАЗ-5434 МАЗ-543403, 641705, 641708 (2010) МАЗ-5440 (2002) МАЗ-544018 (2011) МАЗ-544069 МАЗ-5440B5 (2013) МАЗ-5440B9, 6430B9 (2013) МАЗ-5440E9 (2011) МАЗ-5516 МАЗ-5516 (2003) (2003) МАЗ-551605 (2007) МАЗ-551608, 630308 (2007) МАЗ-551669 (2008) МАЗ-5516А5 (2007) МАЗ-5549 (2003) МАЗ-5550V3 (V5) (2011) МАЗ-5551 МАЗ-5551 (2003) (2003) МАЗ-555102, 5551А2 (2007) МАЗ-555142 (2007) МАЗ-6303 (2000) МАЗ-6303 (2005) (2005) МАЗ-630333 (2012) МАЗ-6303A3, 6303A5 (2007) МАЗ-631019 (2014) МАЗ-631236 (2007) МАЗ-6312B9-0008425-012 (2015) МАЗ-6317 МАЗ-631705 (2010) МАЗ-631705, 631708 (2010) МАЗ-6422 (2003) МАЗ-6422, 5432 (2007) МАЗ-64221 МАЗ-64226 (2000) МАЗ-64229 МАЗ-642505, 642508 (2006) МАЗ-64255 МАЗ-643018 (2015) МАЗ-643068 (2003) МАЗ-6430A8 (5440A8, 5440A5) (2008) МАЗ-650108 (2008) МАЗ-650119 (2010) МАЗ-6501B9 (2014) МАЗ-6501B9 (2015) МАЗ-651669-320 (340) (2009) МАЗ-6516V8-520 (6516V8-540) (2011) МАЗ-651705 (2009) МАЗ-6517X9-0000410 (2014) МАЗ-74131 (1996) МАЗ-83781 МАЗ-9008 МАЗ-93802 МАЗ-93866 МАЗ-938662 МАЗ-93892 МАЗ-9506 МАЗ-9758 МАЗ-9758-30 Общий (см. мод-ции) Справочник

Схема > Не выбрано Кабина правая 543-5000200, 543А-5000200 Кабина левая 543-5000201, 543В-5000201 Подвеска кабин 543-5000002-10, 543А-5000002-10 Подвеска кабин 543-5000002 Стеклоочиститель СЛ214-5205000 (применяется до марта 2006 г.) Установка омывателей 543, 543А Установка омывателя 543 M Дверь правая, дверь левая 543-6100010-Б, 543-6100011-Б Cиденье водителя 5551-6800010 Cиденье переднее 543-6810010-10 Cиденье заднее 543-6820010 Установка трубопроводов системы сапунирования 543, 543A Установка трубопроводов системы сапунирования 543 M Фильтр 543-8005410 Установка ФВУ 543, 543А Установка ФВУ 543М Установка напоромера Отопитель кабины Установка трубопроводов отопителей кабин 543, 543A Установка трубопроводов отопителя кабины 543М Козырек противосолнечный 543-8204010 Трап 543-8210110 Установка капота Установка капота радиатора 543А-8400002 Установка капота и облицовки агрегатов 543М-8400002 Установка крыльев задних 543-8400005 Установка крыльев задних 543A-8400005 Установка подножек 543-8400008, 543B-8400008 Установка ограждения 543-8400009-10 Установка ограждения 543А-8400009 Установка опор платформы 543В-8500002, 543М-8500014, 543М-8500015 Подвеска двигателя, сапуны Двигатель в состоянии установки 543-1000404, 543M-1000404 Установка системы воздухопуска 543, 543A Установка системы воздухопуска 543М Установка масляного бака двигателя и задней выхлопной трубы Бак масляный двигателя 543-1018010 Установка маслоналивной горловины 543М-1000034 Установка подогревателя 543-1000022, 543М-1000022 Монтажная схема масляной системы двигателя 543, 543А Монтажная схема масляной системы двигателя 543М Фильтр 543-1015340 Монтажная схема топливопроводов 543 Монтажная схема топливопроводов 543A Монтажная схема топливопроводов 543 M Установка топливных баков 543 Бак топливный 543-1101010-10 (для шасси 543, 543А) Установка топливных баков 543А Установка топливного бака 543 M Бак топливный 543В-1101010-11 Установка воздухоочистителя 543, 543А Установка воздухоочистителя 543М Воздухоочиститель 543-1109010 Клапан перекрытия диффузора 543-1158390 Установка ручного топливного насоса РНМ-1КУ-2 Топливораспределительный кран Привод управления акселератором 7911-1100015-10 Установка топливного фильтра грубой очистки 7911-1100015-10 Установка бачка Насос БЦН 79111-1133030 Установка выхлопных труб 543-1200005-Б2 Установка выхлопных труб 543 М Установка вентилятора, привода Установка радиатора Установка расширительного бачка Установка жалюзи Вал карданный 543-1308586-А Редуктор вентилятора 543-1308210-А1, 543-1308211-А1 Крыльчатка с магнитопроводом 543-1308010 Щетка 547А-1317210 Редуктор нижний, привод 543-1308509 Насос 543-1308714 Клапан редукционный 543-1304010-01 Монтажная схема системы охлаждения 543-1300010 Установка демпферного соединения Демпферное соединение 543-1605010-01 Подвеска гидромеханической передачи Гидротрансмиссия с маслопроводами 543-1700006, 543А-1700006 Гидротрансмиссия 543-1700011 Гидротрансмиссия 543М-1700011 Гидромеханическая трансмиссия 543-1700030 Механизм блокировки 535А-1512320-31 Механизм управления трансмиссией 543-1712010 Планетарная коробка передач 543-1700035 Картер планетарной коробки передач Картер промежуточный 535А-1511014-10 Насос задний 543-1704110-10 Планетарные ряды 543-1710030 Клапан первой передачи и заднего хода Гидротрансформатор 543-1709010-02 Колесо насосное 543-1709100 Картерные детали гидротрансформатора Масляный насос 535А-1509010-Б Откачивающий насос 535А-1509210-Б1 Передний насос 543-1704010-01 Демпфер 543-1713065, 543В-1713065-Б Фильтр масляный 543-1716300-А Теплообменник 543-1714006-А (для 543, 543А), 543В-1700062 Теплообменник 543-1752010-04 Привод переключения передач Трубопроводы гидравлической системы ГМТ 543, 543А Трубопроводы гидравлической системы ГМТ 543М Установка радиатора гидротрансмиссии 543, 543А Установка радиатора гидротрансмиссии 543М Радиатор гидротрансмиссии 543-1714410-А Гидромотор 543-1714270-02 Установка масляного бака гидротрансформатора 543 Бак гидротрансформатора 543-1718010-Б Установка масляного бака гидротрансформатора 543А Бак гидротрансформатора 543В-1718010-01 Установка масляного бака гидротрансформатора 543М Бак гидротрансформатора 543М-1718010-10 Установка повышающей передачи 543-1700020, 543В-1700020 Повышающая передача 543-1700020, 543В-1700020 Картер 543-1731010-20 и крышки Рычаги, тяга и вилка отключения трансмиссии Вал ведущий 543-1731020-20 Вал ведомый 543-1731045-20 Вал промежуточный 543-1731074-30 Привод отбора мощности, насоса ГУР Привод компрессора Пневмопереключатель 543-1731530-Б Горловина сливная 543-1731680 Насосы повышающей передачи Установка заливной горловины 543М-1700038-10 Установка управления повышающей передачи 543М-1730015-Б Установка раздаточной коробки 543-1800008 Раздаточная коробка 543-1800020-07 Раздаточная коробка 543-1800020-07 Установка дублирующего привода 543-1800014-Б Установка крана и трубопроводов управления РК Установка управления отбором мощности Установка кранов управления РК и ПП в кабине Краны управления РК и КОМ 543-1804310-А1, 543-1804310-10 Карданные валы Карданные валы 543-2205010-01, 543-2206010-01 Карданный вал 543-2208010 Привод передних колес 543-2300005 Подвеска редукторов 543-2321025 Редуктор 1-го и 2-го заднего моста 543-2302010-01, 543-2402010-01 Редуктор 2-го переднего моста 543-2312010-01 Редукторa главной передачи 543-2312004-01 Редуктор привода 543-2312007 Шестерня коническая 543-2312007 Крышка редуктора 543-2302050 Дифференциал межколесный 543-2303010-01 Полуосевой карданный вал 543-2303100 Поворотные устройства 543-2304001-01 Шарнир поворотного кулака 543-2304060 Фланец 543-2304200-13 Промежуточная опора 543-2312260 Насос 543-2312400 Привод задних колес 543-2400005 Редуктор I-го заднего моста 543-2502010-02 Редуктор привода 543-2502007-02 Дифференциал межколесный 7911-2403010-01 Комплект дифференциала 7911-2403004-03 Полуось 543-2403069-Б Полуось наружная 543-2403130-20 Кардан полуосевой 7909-2303100 Шестерня коническая ведущая 543-2502021 Дифференциал межосевой 543-2506010-02 Рама 543-2800010 Рама 543А-2800010, 543М-2800010 Подвеска передняя 7310-2901010 Подвеска задняя 543A-2910010, 7911-2910010 Амортизатор 543-2905306-21 Колесо 543-3101011-01 Ступицы передние задняя 543-3104002-А Ступица передняя 543-3103006-А, ступица задняя 543-3104006-А Ступица колеса с тормозом 543-3103005-12 Водило планетарной передачи 543-3105018-10 Вентиль с корпусом 543-3106048-01 Головка подвода воздуха 543-4224010-03 Установка трубопроводов системы накачки шин Установка крана накачки шин 543-4200002 Кран накачки шин 543-4222010-21 Привод крана 543-4222110-В Кран шинный 543-3123010 Установка рулевого управления 543-3400001-Б Рулевые тяги Рулевой механизм 543-3401004 Редуктор руля 543-3401510-10 Усилитель первого моста 543-3405010-22 Усилитель второго моста 543-3405011-22 Распределитель 543-3405012-24 Клапан предохранительный 543-3407010 Крепление маслобака Бак масляный усилителя руля 543M-3410010-02 Кардан 543-3401314, 543-3401326-10 Установка шлангов и трубопроводов усилителя руля Суппорт тормоза 543-3501010-20, 543-3502010-20 Цилиндр колесного тормоза 543-3501050-13 Колодка тормоза 543-3501090-А Установка трубопроводов 543, 543А Установка трубопроводов 543M Установка главного тормозного цилиндра Главный тормозной цилиндр 543-3505012-02 Установка педали тормоза и подпедального цилиндра Цилиндр подпедальный 543-3504210 Установка тормозного крана Кран тормозной 543-3514010-01 Установка компрессора Компрессор 543-3509015-20 Вал карданный 543-3509410-30 Установка регулятора давления Регулятор давления 543-3512008 Клапан предохранительный 543-3515050-А Установка влагомаслоотделителя Влагомаслоотделитель 543В-3511104, 543-3511104 Установка крана отбора воздуха Установка предохранителя против замерзания Установка воздушных баллонов Установка крана тормозного дополнительного с арматурой Кран тормозной дополнительный с арматурой 543-3537006 Клапан обратный 543-3515075-11 Клапан переключения 543-3515100 Клапан буксирный 543-3525010-02 Установка листов защитных стояночного тормоза Тормоз стояночный Привод стояночного тормоза Тяга привода передняя 543-3508120 Тяга привода малая 543-3508128 Тяга привода малaя вторая 543-3508156 Тяга привода четвертая 543-3508192 Тяга привода пятая 543-3508196 Тяга привода задняя 543-3508230 Установка дополнительного воздушного баллона для 543М-105 Клапан обратный для 543М-105 543М-3515210-01 Установка фар и фонарей Установка аккумуляторных батарей Установка аккумуляторных батарей Установка задних фонарей Монтаж проводов по шасси. Установка внешней розетки Монтаж проводов по шасси. Установка внешней розетки Монтаж проводов по шасси. Установка внешней розетки Монтаж проводов по шасси. Установка внешней розетки Монтаж проводов по шасси Монтаж проводов по шасси Установка фары прожектора Установка фильтра и шунта Установка фильтра, шунта и контактора Установка пневматического сигнала Монтаж проводов по двигателю Монтаж проводов по двигателю Монтаж электрооборудования ФВУ Монтаж электрооборудования ФВУ Монтаж электрооборудования правой кабины Монтаж электрооборудования левой кабины Монтаж электрооборудования левой кабины Монтаж электрооборудования левой кабины Монтаж электрооборудования кабины Установка кожуха контактора Монтаж проводов Установка датчика спидометра Установка датчика Панель приборов левая и правая Панель приборов левая Установка узлов отбора мощности Коробка отбора мощности 543-4202010-Г Коробка отбора мощности 543В-4202010 Вал карданный КОМ 543-2227010-03 Инструмент из комплекта ЗИП 543-3902007-ЗИ, 543А-3902007-ЗИ, 543М-3902007-ЗИ Принадлежности из комплекта ЗИП 543-3902007-ЗИ, 543А-3902007-ЗИ, 543М-3902007-ЗИ Установка аптечки в правой кабине 543-3900022-10 Установка аптечки 543В-3900023-10 Установка буксирного троса 543М-3900041 Установка крепления питьевых бачков 543-3900016 Установка огнетушителей 543А-3900030 Установка дополнительной емкости на шасси 543-3900048 Установка ящика I и ящика II 543А-3900027, 543А-3900032 Установка ящика III 543А-3900028-01

1

7

8

9

12

17

24

24

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543М-3724360		Пучок проводов ФВУ
7	201418		Болт М6-6gх16
8	201422		Болт М6-6gх25
9	201493		Болт М10-6gх16
12	250508		Гайка М6-6Н
17	252134		Шайба 6Т
18	252156		Шайба 10Л
24	315407		Кляммер
26	379206		Кляммер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
