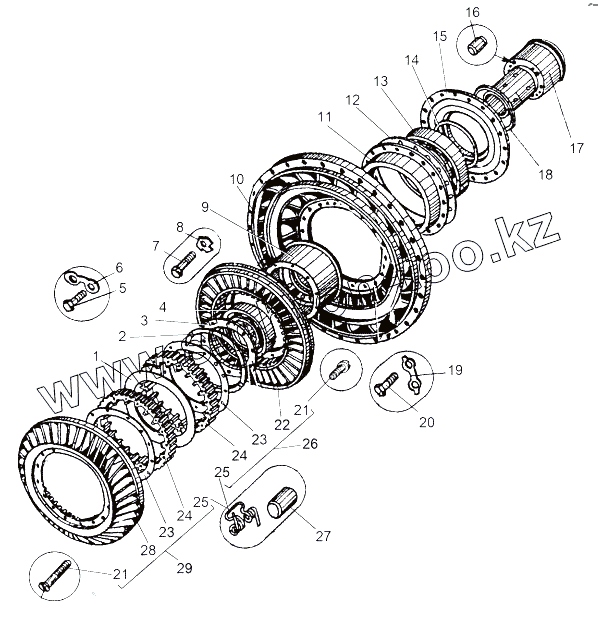

Каталог запасных частей к технике: МАЗ-543 (7310). Колесо насосное 543-1709100

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

23

24

24

25

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543-1709154		Кольцо
2	543-1709138		Шайба
3	535А-1503176-22		Крышка подшипника
4	0000-1709242		Подшипник 312
5	201454		Болт М8-6gх16
6	535А-1503178-Б		Пластина стопорная
7	201540		Болт М12-6gх30
8	535А-1503132-Б		Шайба замковая
9	535А-1503130-31		Обойма внутренняя муфты
10	543-1709102		Колесо
11	543-1709118		Стакан
12	547А-1709105		Прокладка регулировочная
13	0000-1709344		Подшипник 6-116126Л
14	535А-1503104		Кольцо упорное
15	543-1709112		Ступица
16	535А-1503068		Штифт
17	543-1709062		Ступица направляющая
18	535А-1503072		Кольцо уплотнительное
19	543-1709120		Пластина стопорная
20	200263		Болт М8-6gх35
21	221608		Винт М6-6gх22
22	535-1501086-12		Колесо направляющего
23	543-1709144-01		Кольцо упорное
24	535-1501088-01		Обойма
25	535-1501092		Пружина
26	543-1709140-01		Колесо аппарата
27	0000-1709202		Ролик Б4125х22Н
28	535А-1503157-11		Колесо направляющего аппарата
29	543-1709156-11		Колесо аппарата
