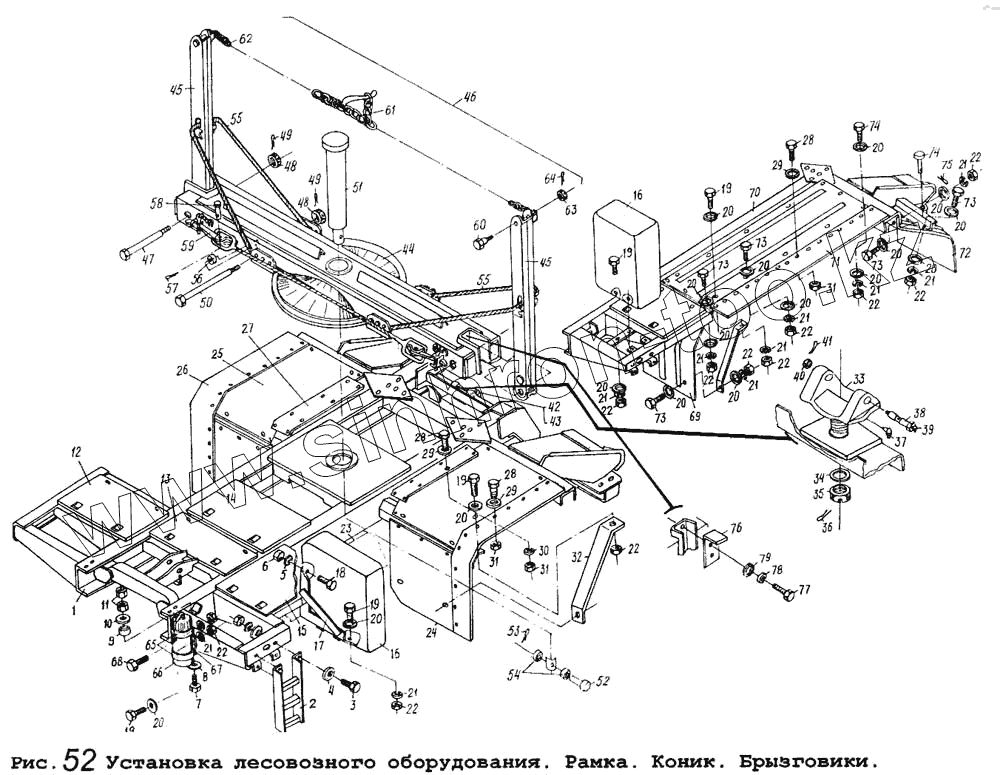

Каталог запасных частей к технике: МАЗ-5434. Установка лесовозного оборудования. Рамка. Коник. Брызговики
377650
64255-2709204
64255-2801002
64255-2709208
64255-2709010
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
23
24
25
26
27
28
28
28
29
29
29
30
31
31
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 377650 | 377650 | Болт 2М16х1,5-6gх88 | |
| 64255-2709204 | 64255-2709204 | Амортизатор | |
| 64255-2801002 | 64255-2801002 | Рама в сборе | |
| 64255-2709208 | 64255-2709208 | Накладка | |
| 64255-2709010 | 64255-2709010 | Рама | |
| 1 | 5434-2709010 | Рама | |
| 2 | 5434-2709250 | Подножка | |
| 3 | 372206 | Болт М14-6gх42 | |
| 4 | 252016 | Шайба 14 | |
| 5 | 252138 | Шайба 14.ОТ | |
| 6 | 250558 | Гайка М14-6Н | |
| 7 | 372653 | Болт М16х1,5-6gх85 | |
| 8 | 252017 | Шайба 16 | |
| 9 | 5434-2709204 | Амортизатор | |
| 10 | 5434-2709208 | Накладка | |
| 11 | 250561 | Гайка М16х1,5-6Н | |
| 12 | 5434-2709145-01 | Настил крайний | |
| 13 | 5434-2709135-01 | Настил передний | |
| 14 | 5434-2709148-01 | Настил средний | |
| 15 | 5434-2709143-10 | Настил крайний | |
| 16 | 500А-8507010 | Ящик инструментальный | |
| 17 | 5434-8507140 | Кронштейн | |
| 18 | 372203 | Болт М14х1,5-62х32 | |
| 19 | 201497 | Болт М10-6gх25 | |
| 20 | 252006 | Шайба 10 | |
| 21 | 252136 | Шайба 10.ОТ | |
| 22 | 250512 | Гайка М10-6Н | |
| 23 | 5434-2801002 | Рама | |
| 24 | 5434-8511216 | Брызговик нижний | |
| 25 | 5434-8511214 | Брызговик | |
| 26 | 5434-8511224 | Удлинитель брызговика | |
| 27 | 5434-8511225 | Удлинитель брызговика | |
| 28 | 201458 | Болт М8-6gх25 | |
| 29 | 252005 | Шайба 8 | |
| 30 | 252135 | Шайба 8Т | |
| 31 | 250510 | Гайка М8-6Н | |
| 32 | 5434-8511166 | Укосина | |
| 33 | 5434-2509150 | Кронштейн дышла | |
| 34 | 5434-2709167-10 | Пластина | |
| 35 | 375139 | Гайка М56х2-6Н | |
| 36 | 258101 | Шплинт 8х80 | |
| 37 | 264040 | Масленка 2.3.90 Ц6хр | |
| 38 | 5434-2709175 | Ось | |
| 39 | 264020 | Масленка 1.3.Ц6хр | |
| 40 | 5336-3001032 | Гайка М30х2-5Н6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
