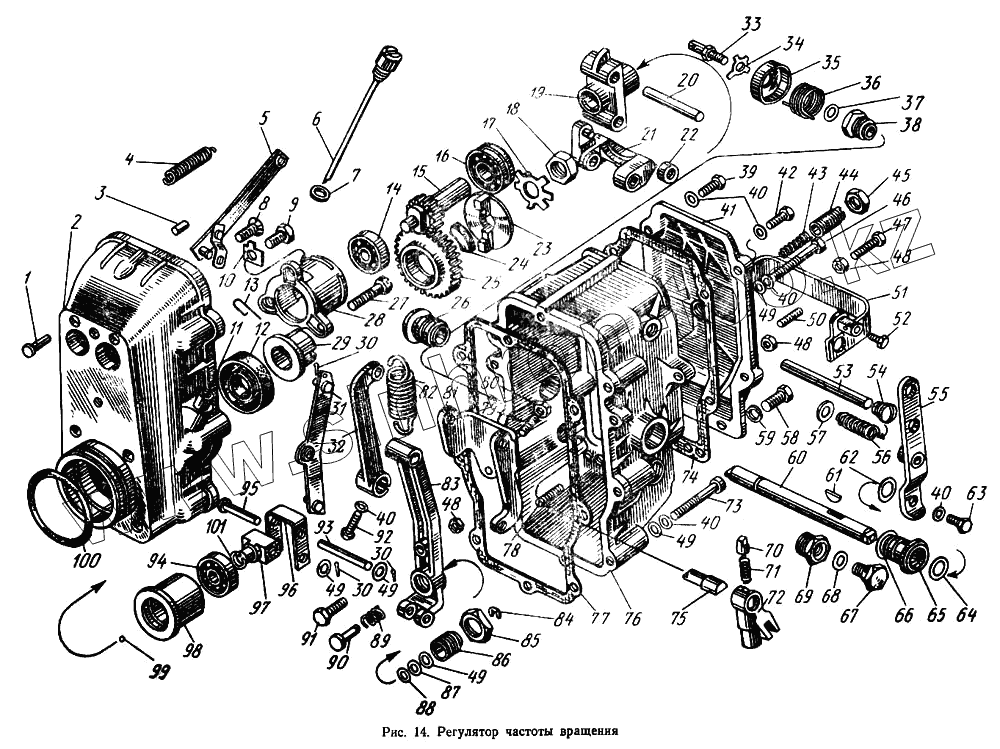

Каталог запасных частей к технике: МАЗ-5433. Регулятор частоты вращения
1
2
3
4
5
8
9
10
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
40
40
40
40
41
42
43
44
45
46
47
48
48
48
49
49
49
49
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60.1110223-02 | 60.1110223-02 | Кулиса корректора | |
| 60.1110060 | 60.1110060 | Муфта грузов в сборе | |
| 236-1110534 | 236-1110534 | Ось ролика груза | |
| 60.1110438 | 60.1110438 | Пружина (уст. с 1989 г.) | |
| 852771-П | 852771-П | Штифт | |
| 1 | 260003-П15 | Палец пружины рычага рейки | |
| 2 | 805.1110022 | Корпус регулятора | |
| 3 | 258639-П5 | Штифт | |
| 4 | 236-1110448 | Пружина рычага рейки | |
| 5 | 236-1110454 | Тяга рейки с пружинной планкой в сборе | |
| 8 | 311200-П29 | Винт | |
| 9 | 310139-П15 | Болт | |
| 10 | 312529-П15 | Шайба стопорная | |
| 13 | 236-1110042 | Стопор пружинный | |
| 14 | 200 | Подшипник шариковый ролика державки грузов | |
| 15 | 236-1110051-В | Валик державки грузов | |
| 16 | 46202 | Подшипник шариковый валика державки грузов | |
| 17 | 312556-1115 | Шайба | |
| 18 | 250634-П15 | Гайка | |
| 19 | 236-1110046-Б | Державка грузов | |
| 20 | 236-1110049 | Ось грузов регулятора | |
| 21 | 236-1110045 | Груз регулятора в сборе | |
| 22 | 236-1110532 | Ролик груза регулятора | |
| 23 | 236-1110521 | Фланец втулки ведущей шестерни | |
| 24 | 236-1110517-Б2 | Сухарь ведущей шестерни | |
| 25 | 236-1110516-Б2 | Шестерня ведущая | |
| 27 | 310140-П15 | Болт | |
| 28 | 236-1110558-В | Стакан подшипников валика державки | |
| 29 | 236-1110518-Б | Втулка ведущей шестерни | |
| 30 | 258012-П15 | Шплинт | |
| 31 | 60.1110443 | Рычаг рейки | |
| 32 | 236-1110466-А | Рычаг пружины | |
| 33 | 236-1110376 | Ось рычага останова двигателя | |
| 34 | 236-1110262 | Шайба скобы кулисы | |
| 35 | 236-1110398 | Крышка возвратной пружины | |
| 36 | 236-1110396 | Пружина скобы кулисы возвратная | |
| 37 | 236-1110394 | Кольцо уплотнительное оси кулисы | |
| 38 | 236-1110134-Б | Ввертыш оси кулисы | |
| 39 | 310611-П15 | Винт | |
| 40 | 252154-П29 | Шайба | |
| 41 | 60.1110498 | Крышка смотрового люка | |
| 42 | 236-1110500 | Винт крепления крышки смотрового люка | |
| 43 | 236-1110490 | Пружина буферная | |
| 44 | 60.1110492 | Корпус буферной пружины | |
| 45 | 311511-П15 | Контргайка корпуса буферной пружины | |
| 46 | 310612-П15 | Винт | |
| 47 | 310142-Ш5 | Болт регулировочный | |
| 48 | 250508-П29 | Гайка М6 | |
| 49 | 312370-П15 | Шайба | |
| 50 | 236-1110200 | Винт регулировочный | |
| 51 | 80.1110380 | Скоба кулисы | |
| 52 | 852000-П29 | Болт | |
| 53 | 236-1110088 | Ось рычага | |
| 54 | 310608-П15 | Винт-заглушка | |
| 55 | 236-1110151 | Рычаг управления регулятором в сборе | |
| 56 | 236-1110089 | Пружина компенсационная | |
| 57 | 312446-П | Шайба | |
| 58 | 222580-П29 | Винт | |
| 59 | 312353-П | Шайба | |
| 60 | 236-1110467 | Вал рычага пружины | |
| 60 | 250511-П15 | Гайка | |
| 61 | 314003-П | Шпонка сегментная | |
| 62 | 312347-П15 | Шайба | |
| 63 | 201418-П29 | Болт | |
| 64 | 236-1110482 | Кольцо вала рычага пружины уплотнительное | |
| 65 | 236-1110476-Б | Втулка вала рычага пружины | |
| 66 | 236-1110479 | Кольцо втулки вала уплотнительное | |
| 67 | 236-1110390 | Ось скобы | |
| 68 | 312353-П | Шайба | |
| 69 | 236-1110392 | Ввертыш оси скобы | |
| 70 | 236-1110372-Б | Фиксатор кулисы | |
| 71 | 236-1110374-Б | Пружина фиксатора | |
| 72 | 60.1110132 | Кулиса | |
| 73 | 222539-П15 | Винт крепления крышки регулятора | |
| 74 | 236-1110499-А3 | Прокладка крышки смотрового люка | |
| 75 | 236-1110136-Б | Ось кулисы | |
| 76 | 60.1110129 | Крышка регулятора | |
| 77 | 236-1110154-А | Прокладка крышки регулятора | |
| 78 | 852358-П29 | Винт регулировочный | |
| 79 | 242519-П15 | Винт регулировочный | |
| 81 | 236-1110080 | Рычаг двуплечий | |
| 82 | 236-1110462 | Пружина регулятора | |
| 83 | 238НБ-1110406-А2 | Рычаг регулятора | |
| 84 | 236-1110418 | Кольцо пружинное упорное | |
| 85 | 311512-П15 | Контргайка | |
| 86 | 236-1110416 | Корпус пружины корректора | |
| 87 | 236-1110141 | Шайба регулировочная (количество по потребности) | |
| 88 | 236-1110140 | Шайба регулировочная (количество по потребности) | |
| 89 | 236-1110414 | Пружина корректора | |
| 90 | 805.1110412 | Корректор | |
| 91 | 310305-П15 | Болт регулировочный | |
| 92 | 201418-П29 | Болт | |
| 93 | 236-1110066 | Ось упорной пяты | |
| 94 | 8102 | Подшипник шариковый упорный муфты грузов регулятора частоты вращения | |
| 95 | 317849-П5 | Палец | |
| 96 | 236-1110433 | Серьга регулятора | |
| 97 | 60.1110065 | Пята упорная | |
| 98 | 60.1110062 | Муфта грузов | |
| 99 | 236-1110064 | Шарик | |
| 100 | 236-1111196 | Кольцо уплотнительное корпуса регулятора | |
| 101 | 236-1110067 | Кольцо пружинное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
