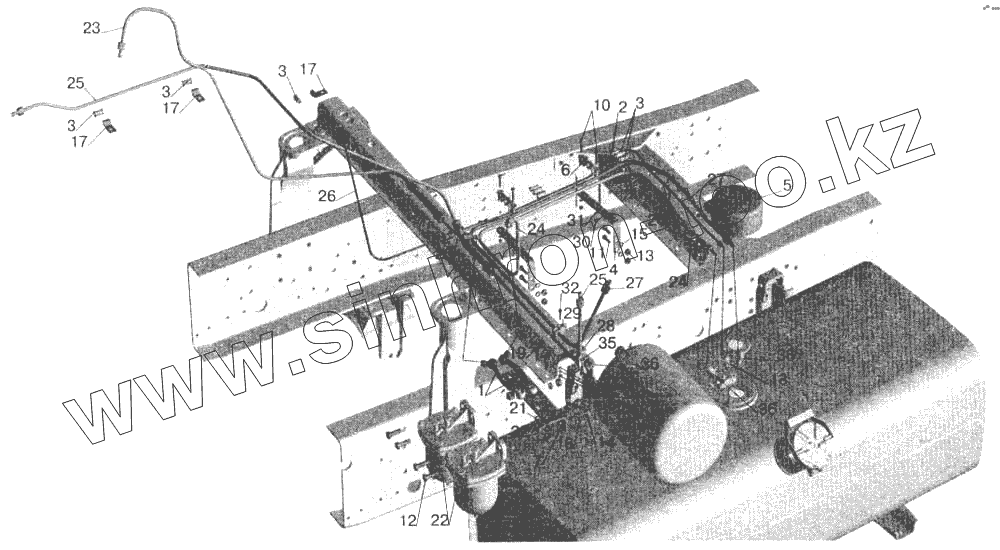

Каталог запасных частей к технике: МАЗ-543202. Установка топливопроводов МАЗ-543208 (с подогревателем)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
5
6
7
10
11
12
13
14
15
16
17
17
17
18
19
21
22
22
23
24
24
25
25
26
27
27
28
29
30
30
31
32
33
34
35
36
36
36
Позиция на иллюстрации Заводской номер детали Название детали
1 54325-1104510 Топливопровод
2 500-1104541Б Втулка
3 500-1104540 Втулка
4 64221-1104016 Кронштейн
5 64221-1104019 Крышка
6 5551-1104012 Хомут
7 64221-1105033-01 Кронштейн
10 200213 Болт М6-6gх35
11 201497 Болт М10-6gх25
12 201542 Болт М12-6gх35
13 250512 Гайка М10-6Н
14 250514 Гайка М12-6Н
15 252136 Шайба 10.ОТ
16 252137 Шайба 12.ОТ
17 379166 Кляммер
18 379064 Угольник
19 201585 Болт М14-6gх30
20 250558 Гайка М14-6Н
21 252158 Шайба 14Л
22 840-11050010 Фильтр топливный
23 543208-1104492 Трубка всасывающая
24 54325-1104500 Трубка подводящая
25 64229-1104586 Трубка отводящая
26 543208-1104617 Трубка отводящая от форсунок
27 54325-1104610 Трубка сливная
28 5336-1703345 Ребро
29 8950-3506168 Хомут
30 250508 Гайка М6-6Н
31 252134 Шайба 6Т
32 201422 Болт М6-6gх25
33 201456 Болт М8-6gх20
34 252004 Шайба 6
35 252135 Шайба 8Т
36 379051 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
