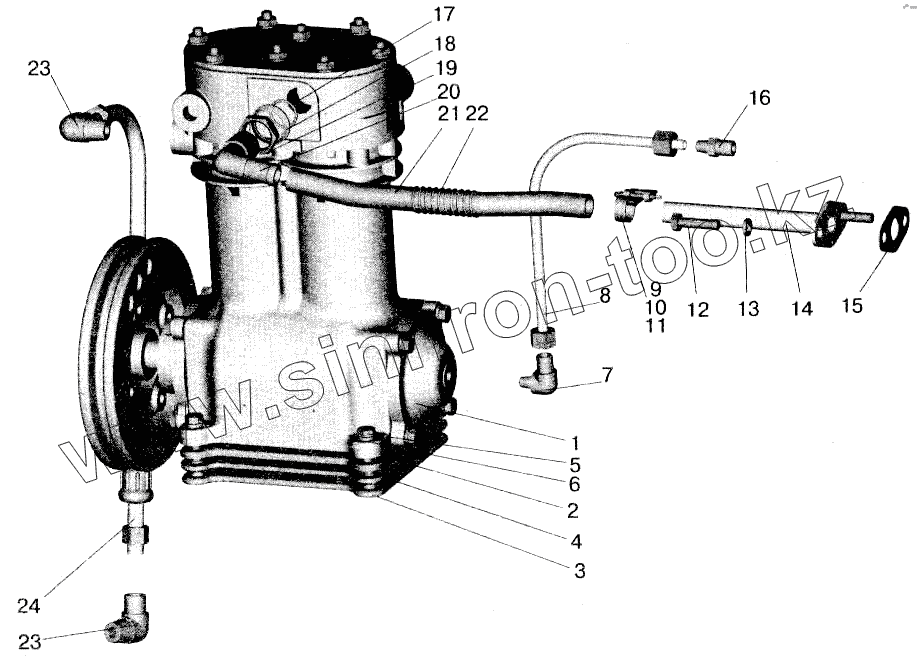

Каталог запасных частей к технике: МАЗ-543202. Установка пневмокомпрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 5336-3509012-10 Компрессор
1 161.3509012-20 Компрессор
2 130-3509103-6 Прокладка крышки
3 236-1002284 Прокладка крышки
4 500-3503105 Крышка предохранительная
5 201499 Болт М10-6gх30
6 252136 Шайба 10.ОТ
7 373737 Угольник
8 533630- 3509262 Трубка подвода масла
8 533630-3509262-700 Трубка подвода масла
9 401804 Лента стяжная
10 297580 Пряжка
11 Шплинт 5,5х22 Шплинт 5,5х22
12 201456 Болт М8-6gх20
13 252135 Шайба 8Т
14 54323-3509235 Патрубок
15 5336-3509238 Прокладка патрубка
16 379497 Ниппель
17 020-025-30-2-2 Кольцо
18 376145 Шайба 22
19 374939 Гайка М22х1,5-6Н
20 402930 Угольник
21 504В-3509247 Шланг компрессора всасывающий
21 500-3509247 Шланг компрессора всасывающий
22 504В-1013045 Пружина
23 379051 Угольник
24 533630-3509278 Трубка подвода воды
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
