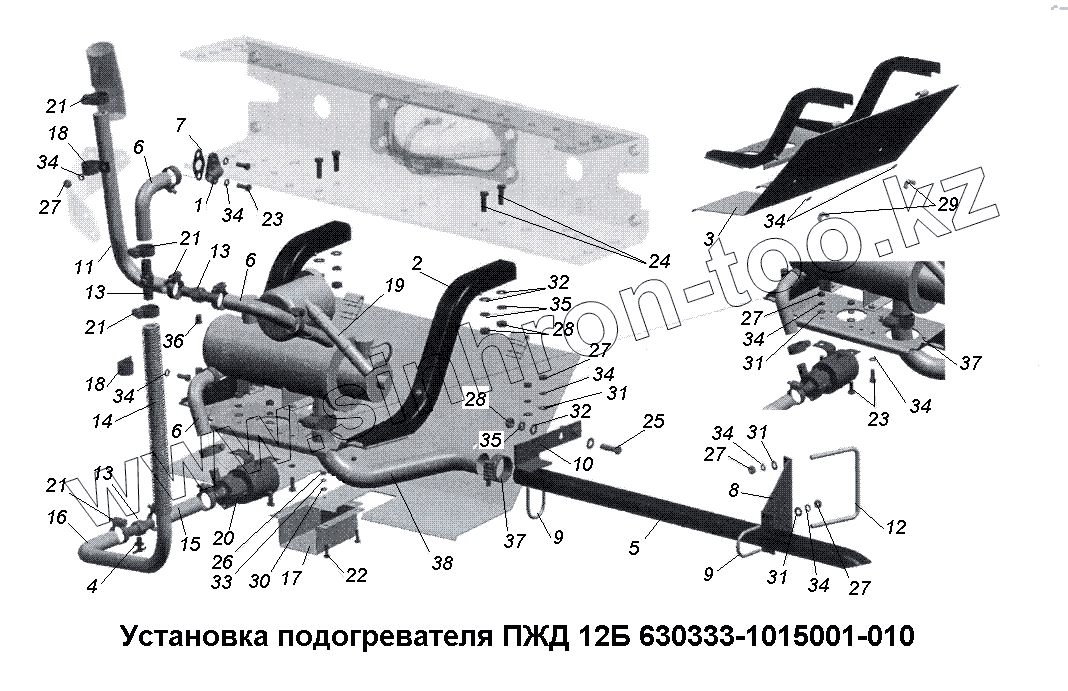

Каталог запасных частей к технике: МАЗ-533731. Установка подогревателя ПЖД12Б 630333-1015001-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
9
9
10
11
12
13
13
13
14
15
16
17
18
18
19
20
21
21
21
21
22
23
23
24
25
26
27
27
27
27
27
28
28
29
30
31
31
31
31
32
32
33
34
34
34
34
34
34
34
34
34
35
35
36
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали
НО472.3780 НО472.3780 Электродвигатель с насосом
54328-1015100 54328-1015100 Шланг
1 630333-1015130 Фланец подводящий правый
2 630333-1015616 Кронштейн крепления подогревателя
3 630333-1015820 Кожух защитный
4 64229-1305010 Краник сливной
5 630333-1015032 Труба жаровая
6 64221-1015063 Шланг
7 555132-1015146 Прокладка фланца
8 630333-1015152 Кронштейн
9 630333-1015153 Хомут
10 630333-1015168 Кронштейн
11 630300-1015179 Шланг (L=550мм)
12 630333-1015619 Хомут
13 6422-1015655 Переходник
14 535А-3408046 Пружина
15 543242-1015080 Шланг
16 500-1015100 Шланг (L=785мм)
17 630333-1015826 Колпак
18 379661 Кляммер
19 ПЖД12Б Подогреватель жидкостный
20 35.3730 Электродвигатель с насосом
21 TORRO20-329-C7W2 Хомут
22 201420 Болт М6-6gх20
23 201456 Болт М8-6gх20
24 201499 Болт М10-6gх30
25 201501 Болт М10-6gх35
26 250508 Гайка М6-6Н
27 250510 Гайка М8-6Н
28 250512 Гайка М10-6Н
29 251513 Гайка М8-6Н
30 252004 Шайба 6
31 252005 Шайба 8
32 252006 Шайба 10
33 252134 Шайба 6Т
34 252135 Шайба 8Т
35 252136 Шайба 10.ОТ
36 262541 Пробка КГ 1/8"
37 ARS-M8-42 Хомут
38 Р040109/b Металлорукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
