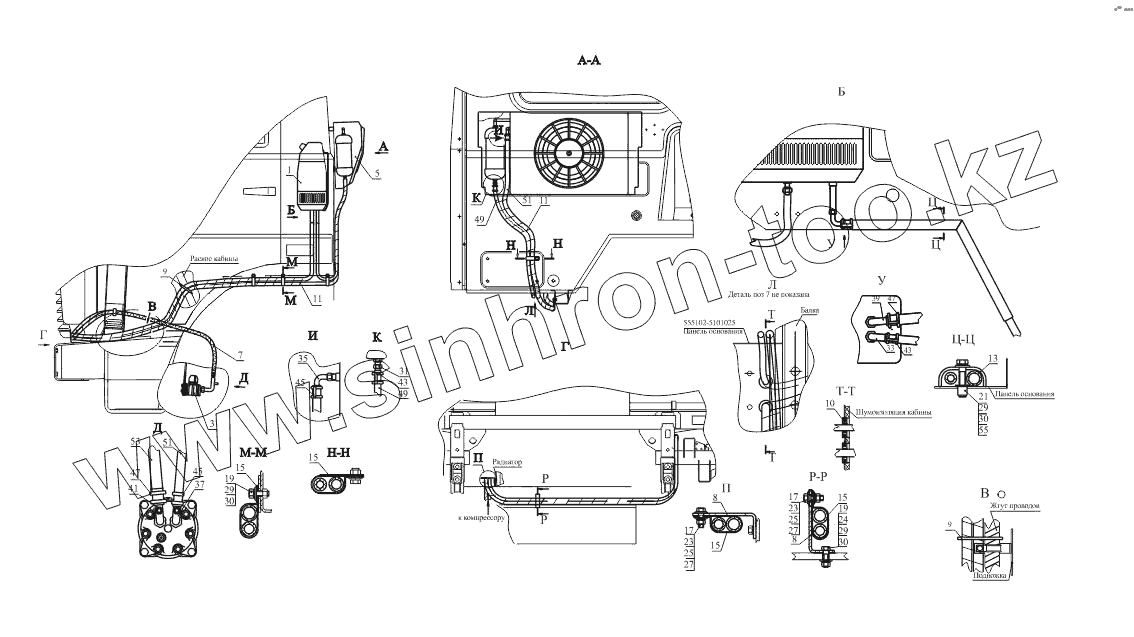

Каталог запасных частей к технике: МАЗ-533731. Установка кондиционера 630333-8100004-000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
7
8
8
9
9
10
11
11
13
15
15
15
15
17
17
19
19
21
23
23
24
25
25
27
27
29
29
29
30
30
30
31
33
35
37
39
41
43
43
45
45
47
47
49
49
51
51
53
55
Позиция на иллюстрации Заводской номер детали Название детали
1 630305-8100011 Установка испарительного блока
3 630333-8100010-000 Установка компрессора
5 630305-8100034 Установка конденсатора
7 500-3506097 Пружина
8 5335-3570186-10 Кронштейн
9 6430-3724625 Хомут крепления проводов
10 6430-3724025 Втулка
11 643008-8101596 Лента
13 630305-8120012 Кожух
15 403631 Кляммер
17 201420 Болт М6-6gх20
19 201456 Болт М8-6gх20
21 200263 Болт М8-6gх35
23 250508 Гайка М6-6Н
24 250510 Гайка М8-6Н
25 252004 Шайба 6
27 252154 Шайба 6Л
29 252005 Шайба 8
30 252155 Шайба 8Л
31 60643204 Фитинг прямой ф8
33 60643209 Фитинг ф8х90
35 60645206 Фитинг ф10х90
37 60645230 Фитинг заправочный ф10-90
39 60647215 Фитинг ф13х90
41 60647240 Фитинг заправочный ф13-90
43 60666062 Хомут ф8
45 60666063 Хомут ф10
47 60666064 Хомут ф10
49 60641091 Шланг ф8
51 60641092 Шланг ф10
53 60641093 Шланг ф13
55 948 38 25 Гайка-заклепка W-948 3 M8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
