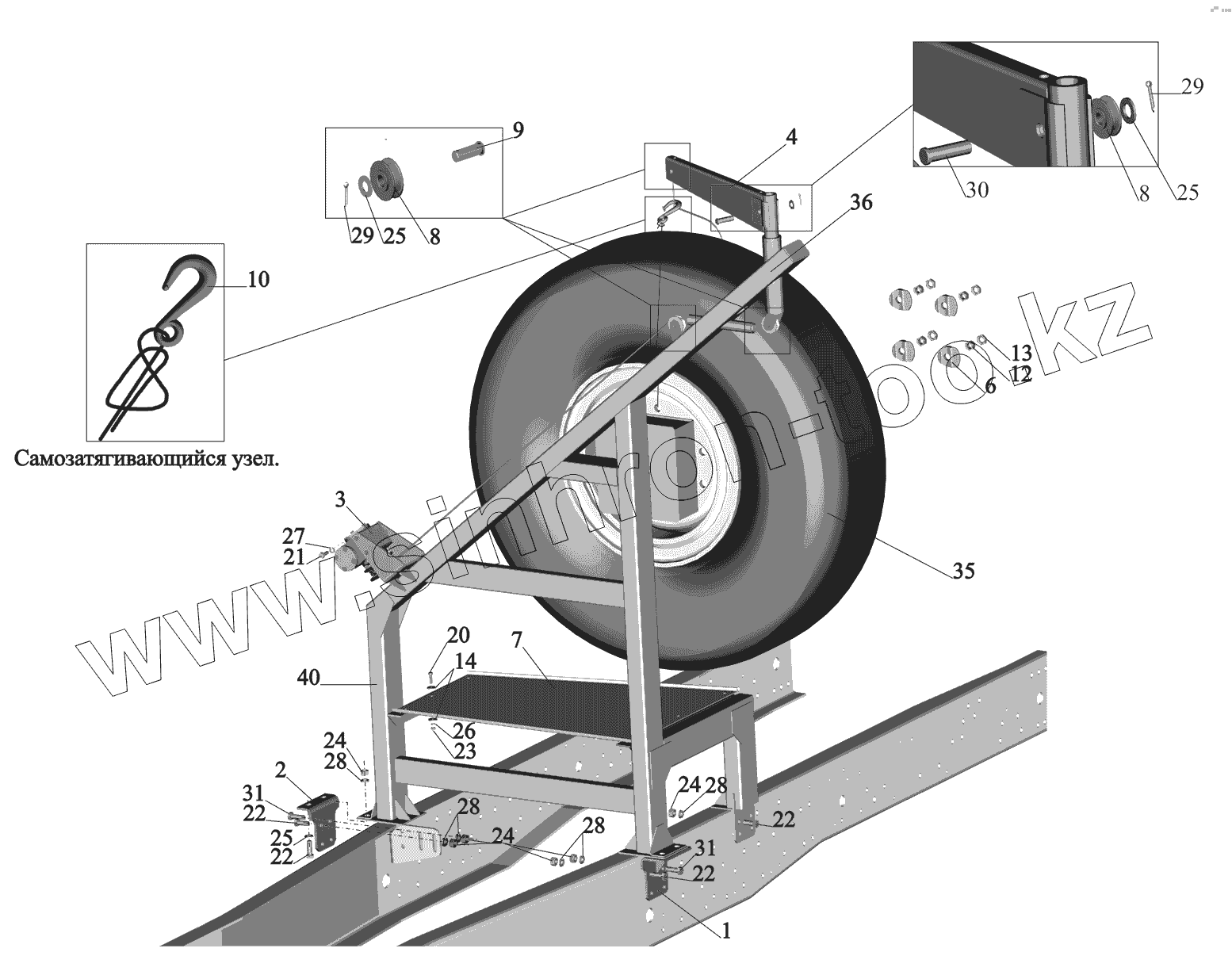

Каталог запасных частей к технике: МАЗ-530905. Установка запасного колеса

Тип техники

Марка

Модель

Схема

1

2

3

4

6

7

8

8

9

10

12

13

14

20

21

22

22

22

22

23

25

25

25

25

25

25

25

26

27

28

28

28

29

29

30

31

31

35

35

35

36

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	530905-3105050		Кронштейн
2	530905-3105051		Кронштейн
3	6418-3108210-010		Подъемник
4	530905-3108241		Траверса
6	5336-3101050-01		Прижим
7	530905-3105175		Пластина
8	6317-3105252-10		Ролик
9	5516-3108254		Ось
10	215-8502180-Б		Крюк
12	250565		Гайка М20х1,5-6Н
13	250640		Гайка М20х1,5
14	375460		Шайба 8
20	201460		Болт М8-6gх30
21	201540		Болт М12-6gх30
22	202145		Болт М16х1,5-6gх45
23	250510		Гайка М8-6Н
25	252017		Шайба 16
26	252135		Шайба 8Т
27	252137		Шайба 12.ОТ
28	250561		Гайка М16х1,5-6Н
29	258053		Шплинт 4х25
30	260138		Палец 16х55
31	372613		Болт М16х1,5-6gх55
35	5309А3-3101011		Колесо и шина
35	5309А3-3101011-010		Колесо и шина
35	5309А5-3101011		Колесо и шина
36	5309А5-3105009		Держатель
40	5309А5-3105008		Крепление запасного колеса

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
