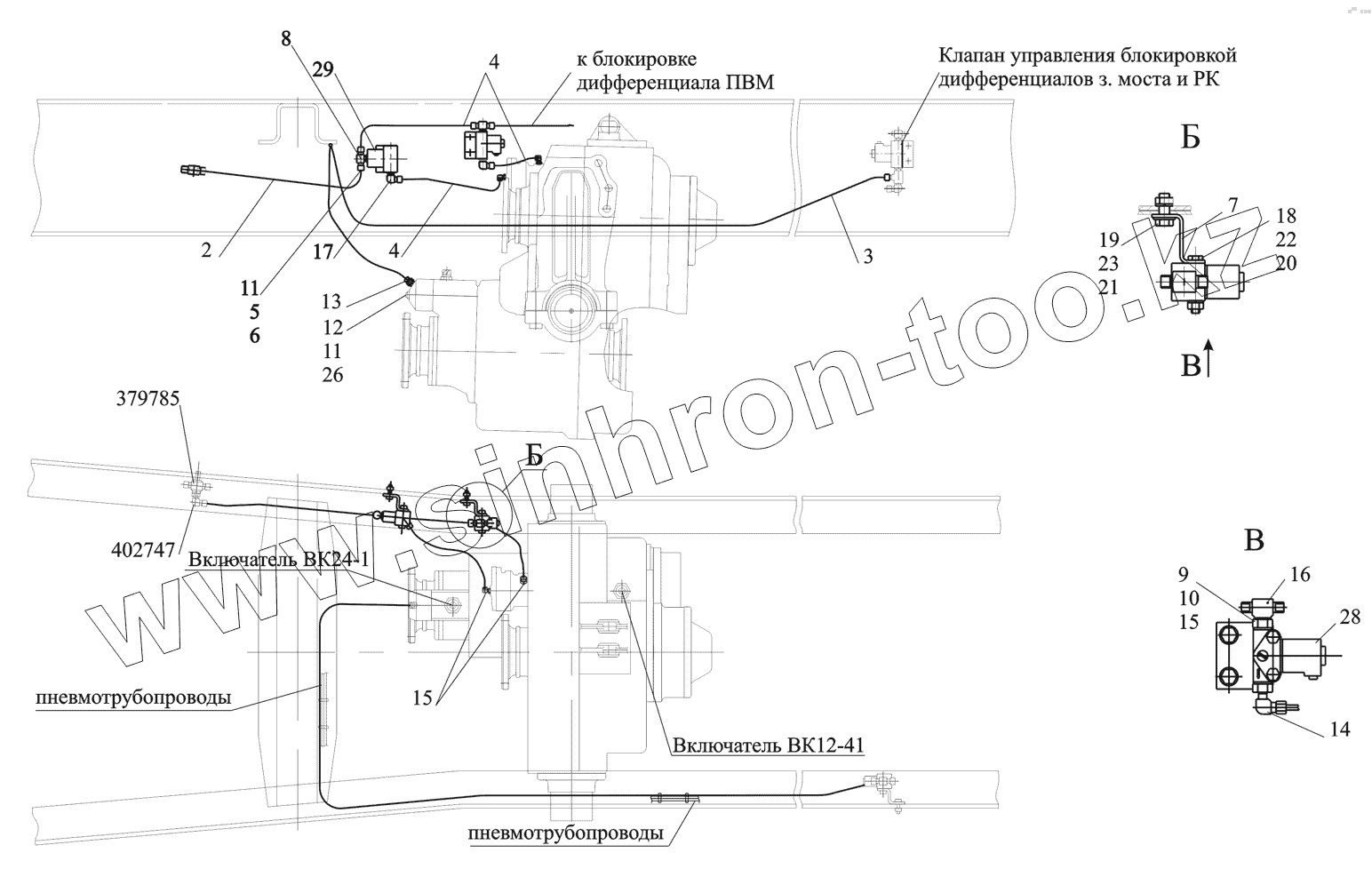

Каталог запасных частей к технике: МАЗ-530905. Установка управления раздаточной коробкой 5309-1800009

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
ВК24-1
ВК12-41
379785
402747
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
26
28
29
Позиция на иллюстрации Заводской номер детали Название детали
ВК24-1 ВК24-1 Выключатель концевой ВК24-1
ВК12-41 ВК12-41 Выключатель концевой ВК12-41 (включения КОМ) ТУ РБ 37334210.015-97
379785 379785 Крестовина
402747 402747 Угольник
2 6418-1804250 Трубка
3 6418-1804252 Трубка
4 6418-1804256 Трубка
5 374614 Гайка М12х1,5-5Н6Н
6 010-014-25-2-3 Кольцо
7 54321-2411054 Кронштейн
8 403010 Тройник
9 374373 Гайка М10х1-6Н
10 375600 Шайба 10
11 375818 Шайба 12
12 378513 Пробка М12х1,5-6g
13 379502 Ниппель
14 402717 Угольник
15 402766 Угольник
16 403355 Тройник
17 402737 Угольник
18 200269 Болт М8-6gх50
19 201497 Болт М10-6gх25
20 250510 Гайка М8-6Н
21 250512 Гайка М10-6Н
22 252135 Шайба 8Т
23 252136 Шайба 10.ОТ
25 008-011-19-2-3 Кольцо
26 008-014-25-2-3 Кольцо
28 КЭБ-420С Клапан электромагнитный
29 КЭБ-421 Клапан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
