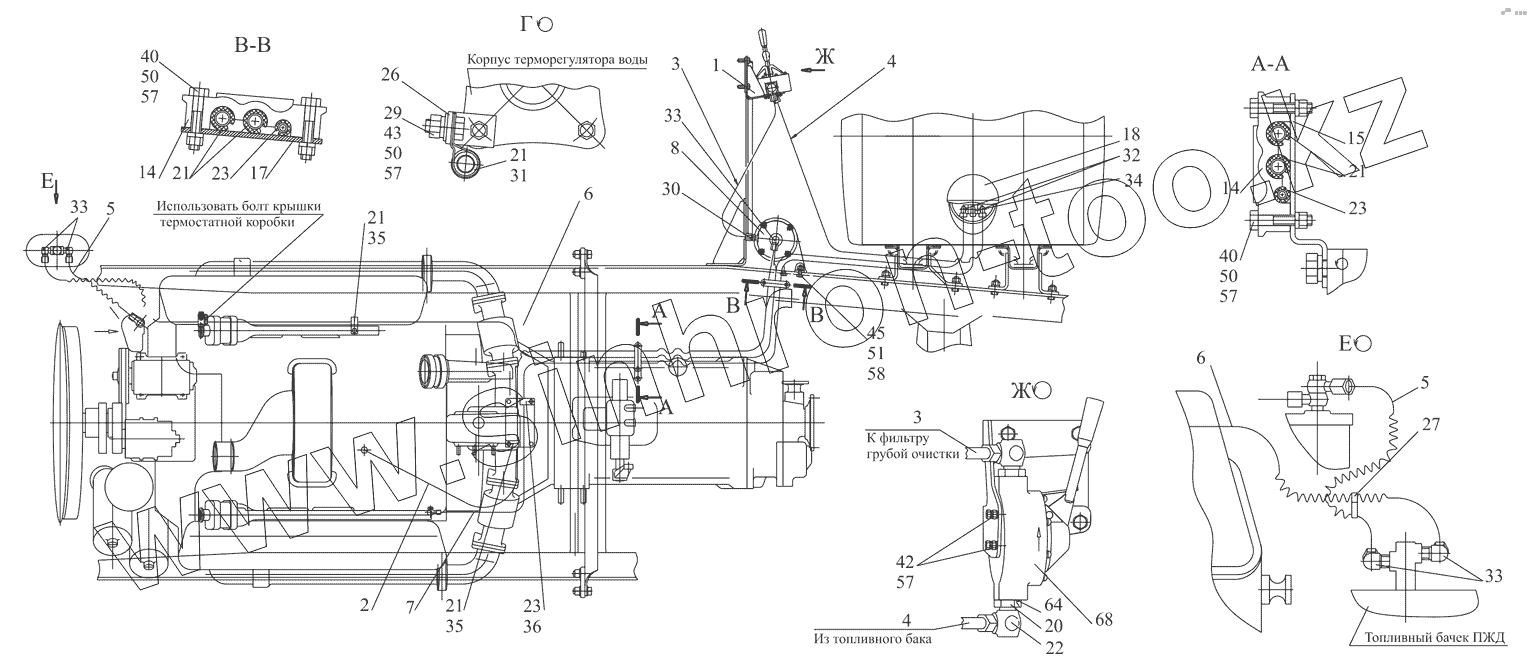

Каталог запасных частей к технике: МАЗ-530905. Установка топливопроводов 530905-1104002, 530905-1104002-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
6
7
8
14
14
15
17
18
20
21
21
21
21
21
22
23
23
23
26
27
28
29
30
31
32
33
33
33
34
35
35
36
40
40
42
43
45
50
50
50
57
57
57
57
58
64
68
Позиция на иллюстрации Заводской номер детали Название детали
1 530905-1104040 Кронштейн
2 530905-1104492 Трубка всасывающая со шлангом
3 530905-1104500 Трубка всасывающая
4 530905-1104503 Трубка всасывающая
5 641808-1104580 Топливопровод бачка ПЖД
6 530905-1104586 Трубка отводящая со шлангом
6 530905-1104586-010 Трубка топливная
7 641808-1104617 Трубка отводящая от форсунок со шлангом
8 631705-1105012 Фильтр топливный
14 5551-1104012 Хомут
15 5336-1104016 Кронштейн
17 5551-1104017 Пластина
18 64221-1104019-001 Крышка
20 641808-1104519 Гайка
21 500-1104540 Втулка
22 641808-1104544 Угольник
23 500-1104541-Б Втулка
26 504В-3504046 Угольник оттяжной пружины
27 6430-3724624 Хомут
28 250536 Гайка М10-6Н
29 252037 Шайба 6
30 314612 Ниппель
31 315407 Кляммер
32 379051 Угольник
33 379053 Угольник
34 379064 Угольник
35 379166 Кляммер
36 379224 Кляммер
40 200213 Болт М6-6gх35
42 201418 Болт М6-6gх16
43 201420 Болт М6-6gх20
44 201493 Болт М10-6gх16
45 201499 Болт М10-6gх30
50 250508 Гайка М6-6Н
57 252134 Шайба 6Т
58 252156 Шайба 10Л
64 020-025-30-2-3 Кольцо
68 79092-1133200 Насос подкачивающий
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
