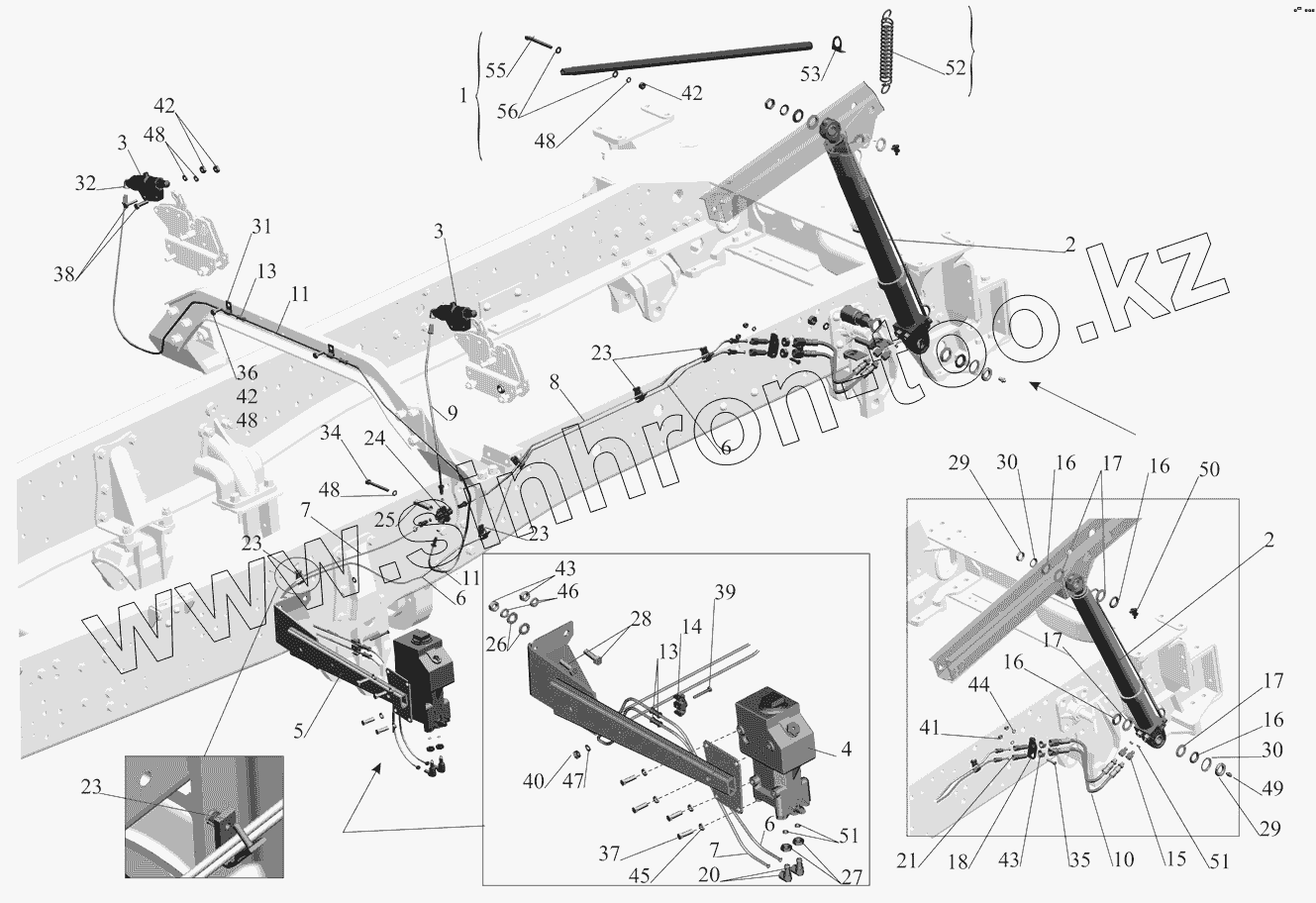

Каталог запасных частей к технике: МАЗ-530905. Установка механизма подъема кабины 530905-5000040

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
6
7
7
8
9
10
11
11
13
13
14
15
16
16
16
16
17
17
17
18
20
21
23
23
23
23
24
25
26
27
28
29
29
30
30
31
32
34
35
36
37
38
39
40
41
42
42
42
43
43
44
45
46
47
48
48
48
48
49
50
51
51
52
53
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 6430-3900041 Укладка рычага подъема кабины
2 6430-5003010 Гидроцилиндр МПК
3 6430-5003100 Гидроцилиндр замка кабины
4 6430-5004010 Насос
5 4370-5004074 Кронштейн
6 530905-5009055 Трубопровод
7 530905-5009058 Трубопровод
8 530905-5009060 Трубопровод
9 530905-5009150 Трубопровод
10 6430-5009160 Шланг
11 530905-5009182 Трубопровод
13 500-1104541-Б Втулка
14 8950-3506168 Хомут
15 6422-5003062 Переходник
16 6430-5003186 Кольцо
17 6430-5003188 Уплотнитель
18 5336-5009062 Кронштейн
20 64221-5009065 Угольник
21 6422-5009069 Переходник
23 64221-5009072 Держатель
24 6302-5009155 Блок соединительный
25 6430-5009176 Втулка
26 530905-5108035 Пластина
27 250615 Гайка М12х1,25-6Н
28 372217 Болт М14-1,5х55
29 375034 Гайка М24х1,5-6Н
30 376204 Шайба 24
31 379224 Кляммер
32 379812 Угольник
34 200324 Болт М10-6gх75
35 201456 Болт М8-6gх20
36 201495 Болт М10-6gх20
37 201499 Болт М10-6gх30
38 201501 Болт М10-6gх35
39 220121 Винт М6-6g
40 250508 Гайка М6-6Н
41 250510 Гайка М8-6Н
42 250512 Гайка М10-6Н
43 250559 Гайка М14х1,5-6Н
44 252135 Шайба 8Т
45 252136 Шайба 10.ОТ
46 252138 Шайба 14.ОТ
47 252154 Шайба 6Л
48 252156 Шайба 10Л
49 264020 Масленка 1.3.Ц6хр
50 264040 Масленка 2.3.90 Ц6хр
51 008-012-25-2-3 Кольцо
52 200В-2703146 Пружина
53 64226-3901085 Прижим
54 64221-3901084-01 Рычаг
55 370867 Болт М10-6gх90
56 252006 Шайба 10
56 А.10.04.019 Шайба А.10.04.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
