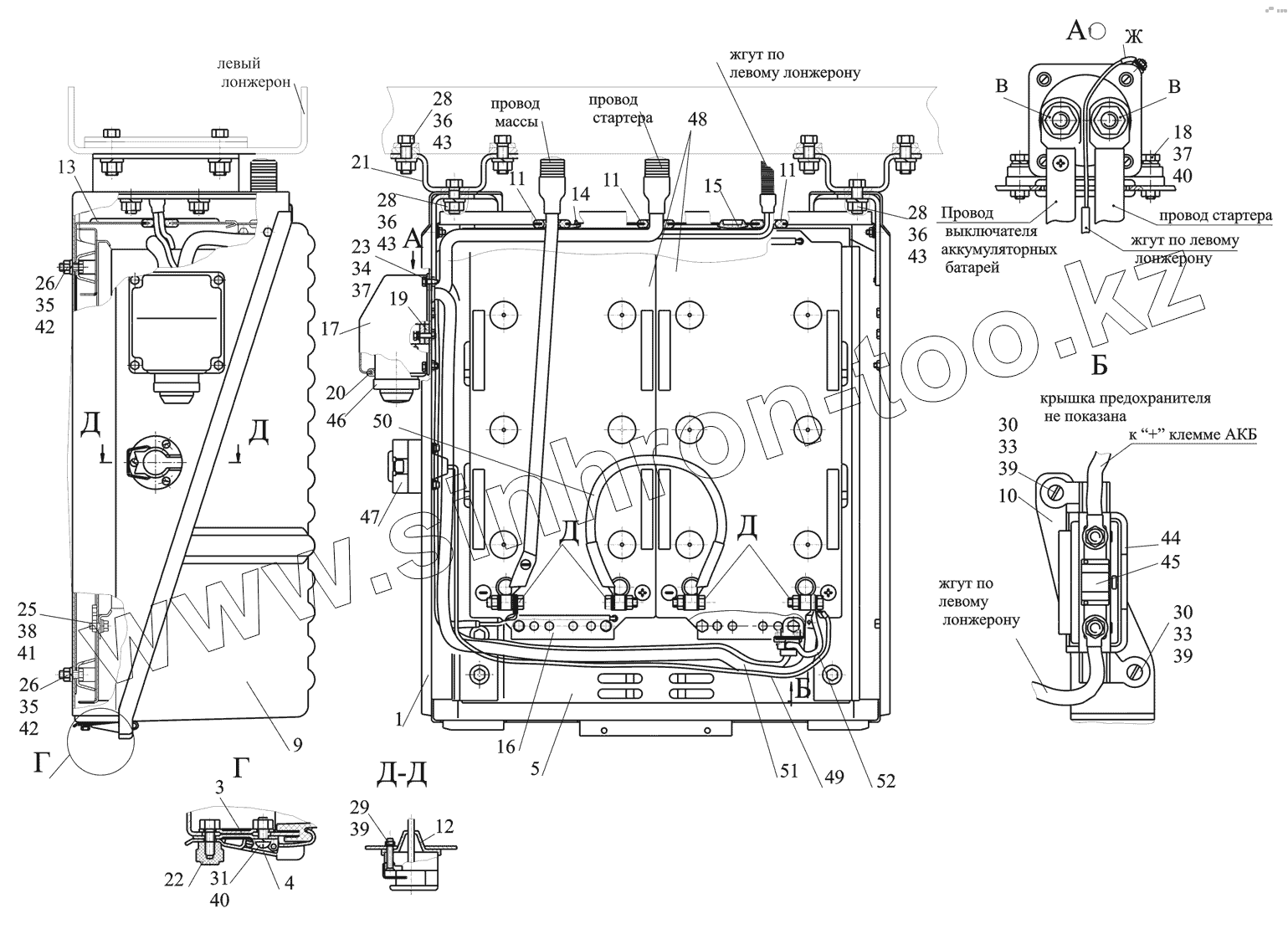

Каталог запасных частей к технике: МАЗ-530905. Установка аккумуляторных батарей 5309-3700008-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
26
28
28
28
29
30
30
31
33
33
34
35
35
36
36
36
37
37
38
39
39
39
40
40
41
42
42
43
43
43
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 555102-3748010 Контейнер
3 64221-3748053 Направляющая замка
4 64221-3748095 Замок
5 64221-3748108 Основание
9 6430-3748012 Контейнер с крышкой
10 544019-3716032 Кронштейн
11 6430-3724065 Втулка
12 500А-3724152 Чехол защитный
13 64221-3748016 Основание
14 64221-3748037 Заглушка
15 64221-3748048 Заглушка
16 64221-3748056 Прижим
17 64221-3748122 Крышка выключателя
18 370536 Болт М6-6gх30
19 6430-3748123 Прокладка
20 64221-3748125 Уплотнитель
21 5309-3748152 Кронштейн передний
22 6422-3724544 Гайка
23 201420 Болт М6-6gх20
25 201456 Болт М8-6gх20
26 201497 Болт М10-6gх25
28 372212 Болт М14х1,5-6gх35
29 231590 Винт 2М5-6gх40
30 220080 Винт М5-6gх16
31 220105 Винт М6-6gх16
33 250464 Гайка М5-6Н
34 250508 Гайка М6-6Н
35 250512 Гайка М10-6Н
36 250559 Гайка М14х1,5-6Н
37 252004 Шайба 6
38 252005 Шайба 8
39 252133 Шайба 5Т
40 252134 Шайба 6Т
41 252135 Шайба 8Т
42 252136 Шайба 10.ОТ
43 252138 Шайба 14.ОТ
44 0100360 Держатель предохранителя
45 0602060 Предохранитель 60А
46 АДЮИ.453779.001-04 Выключатель 1212.3737-09
47 24.3723001 Розетка переносной лампы
48 54322-3703010 Батарея аккумуляторная с электролитом
49 54322-3724039-01 Провод штепсельной розетки
50 6430-3724057 Перемычка
51 544008-3724069 Провод выключателя АКБ
52 544018-3724057 Перемычка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
