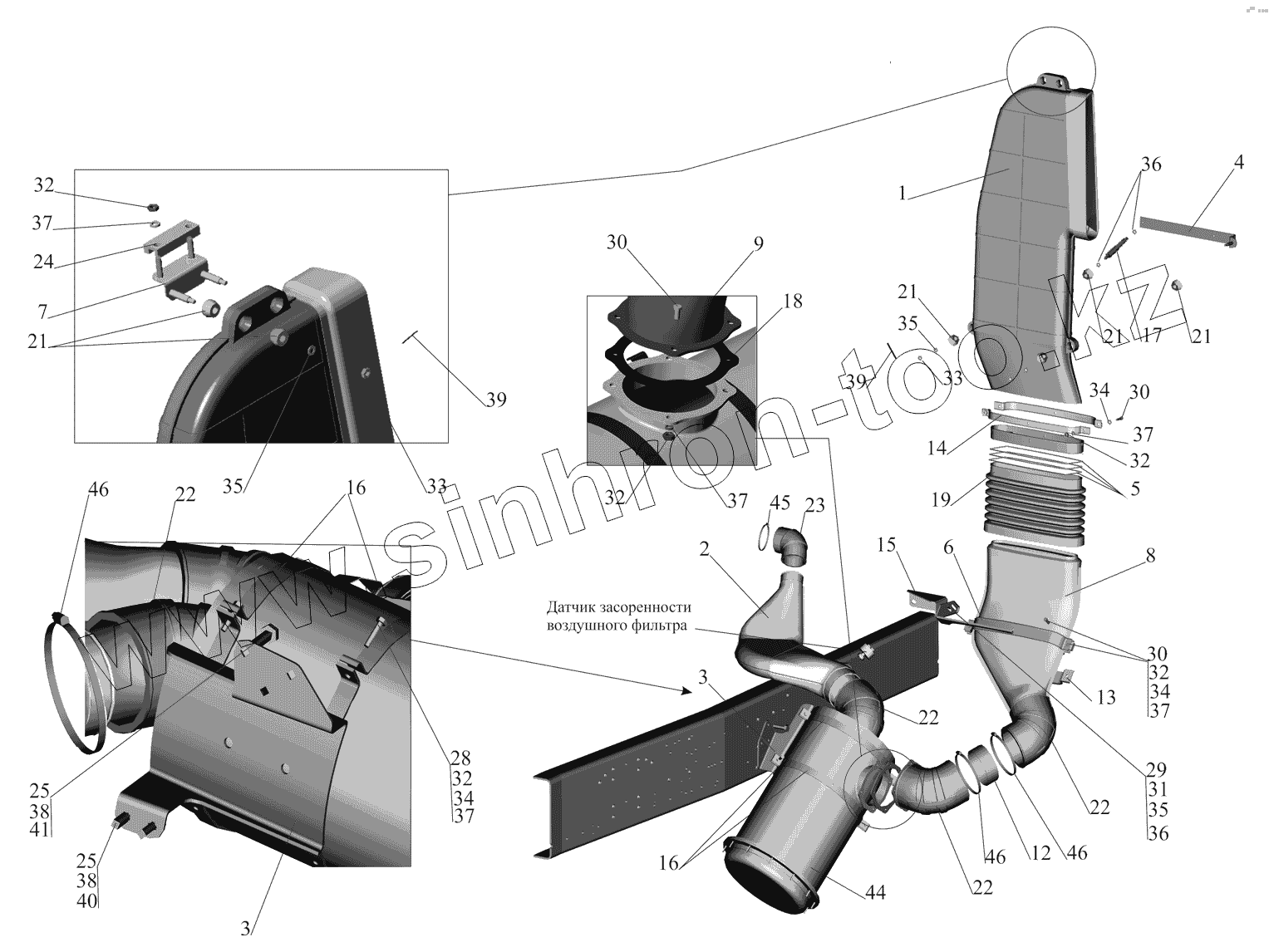

Каталог запасных частей к технике: МАЗ-530905. Система питания воздухом 630208-1109002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
12
13
14
15
16
16
17
18
19
19
21
21
21
21
22
22
22
22
23
24
25
25
28
29
30
30
30
31
32
32
32
32
32
33
33
34
34
34
34
35
35
35
36
36
37
37
37
37
37
38
38
39
39
40
41
44
44
45
46
46
46
Позиция на иллюстрации Заводской номер детали Название детали
1 544003-1109025-011 Воздухозаборник
2 630208-1109030 Труба
3 630208-1109110 Кронштейн
4 544003-1109124 Кронштейн
5 64302-1109152-002 Распорка
6 630208-1109180 Опора нижняя
7 64302-1109320 Кронштейн
8 630208-1109338 Переходник
9 6422-1109350 Патрубок
12 534009-1109035 Переходник
13 530905-1109092 Хомут
14 64302-1109092 Хомут
15 534003-1109093 Кронштейн
16 6422-1109118 Хомут
17 64302-1109128 Палец
18 515Б-1109142 Прокладка
19 64302-1109146-001 Переходник
19 64302-1109146 Переходник
21 6422-1109184 Элемент упругий
22 5336-1109375-10 Шланг угловой
23 64227-1109375-01 Уплотнитель
24 6430-8008059-020 Прижим
25 250691 Гайка М16х1,5-6Н
28 200315 Болт М10-6gх40
29 201458 Болт М8-6gх25
30 201499 Болт М10-6gх30
31 250510 Гайка М8-6Н
32 250512 Гайка М10-6Н
33 250975 Гайка М8х1-6Н
34 252006 Шайба 10
34 А.10.04.019 Шайба А.10.04.019
35 252038 Шайба 8
36 252135 Шайба 8Т
37 252136 Шайба 10.ОТ
38 252139 Шайба 16.ОТ
39 258013 Шплинт 2х16
40 371342 Болт М16х1,5-6gх50
41 371343-10 Болт М16х1,5-6gх55
44 8421-1109010-24 Фильтр воздушный
44 8421.1109010 Фильтр воздушный
45 ТОRRО90-110/12-С7W2 Хомут червячный
46 ТОRRО150-170/12-С7W2 Хомут червячный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
