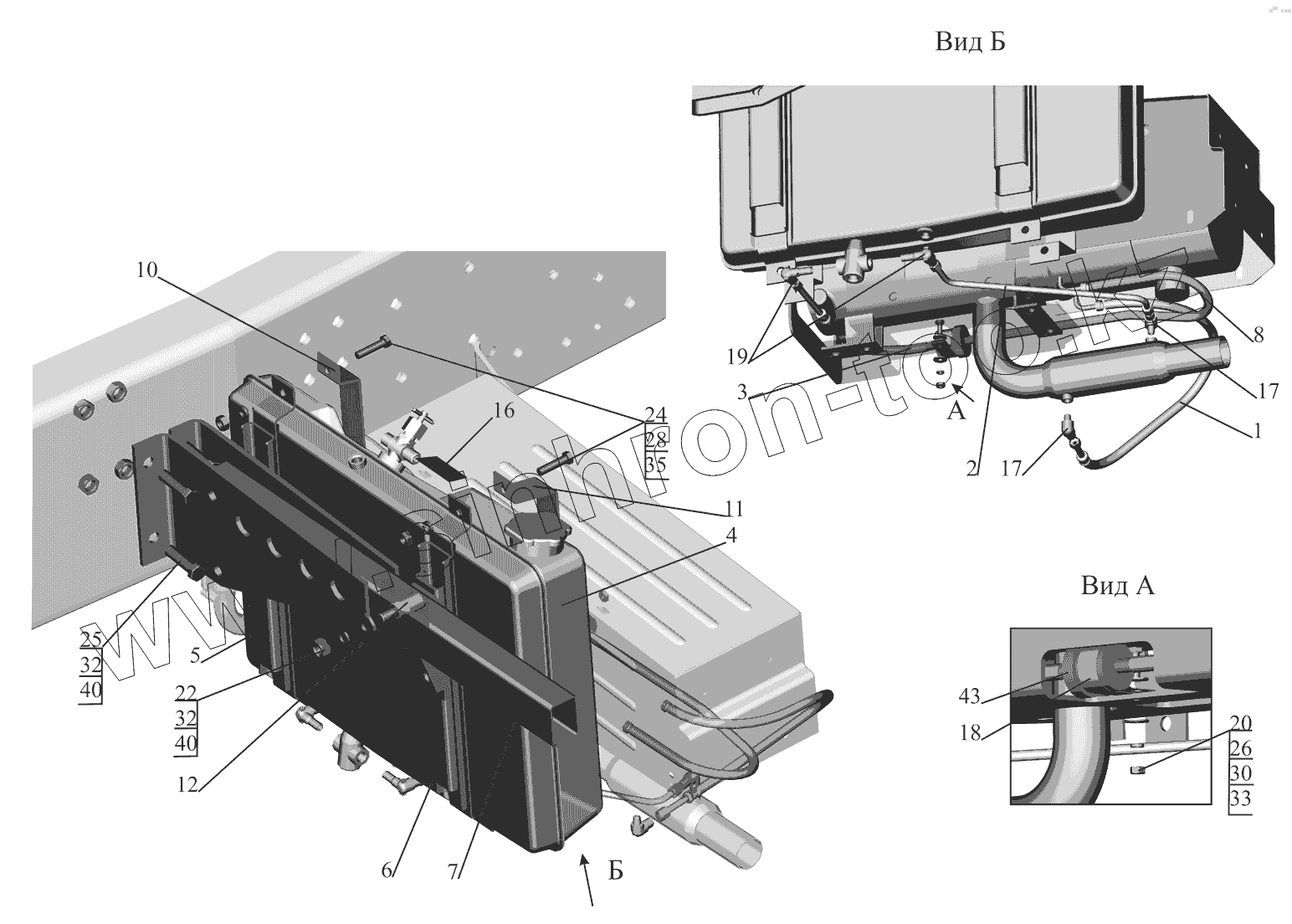

Каталог запасных частей к технике: МАЗ-530905. Крепление топливопроводов подогревателя 530905-1015004-020

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

10

11

12

16

17

17

18

19

20

22

24

25

26

28

30

32

32

33

35

40

40

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64302-1015176		Топливопровод
2	530905-1015176		Топливопровод
3	530905-1015410		Топливопровод
4	6430-1015914		Бачок топливный
5	530905-1015926-010		Кронштейн топливного бачка
6	530905-1015924		Кронштейн топливного бачка
7	530905-1015950		Кронштейн
8	6430-1015173		Шланг (Рукав 6x14-1,6, L=450±5мм)
10	6430-1015619		Хомут
11	5336-1015620		Хомут
12	530905-1015938		Втулка
16	6430-3903108		Табличка предупреждающая
17	379737		Угольник
18	401870		Кляммер
19	402766		Угольник
20	252037		Шайба 6
22	252046-10		Шайба 14
24	200315		Болт М10-6gх40
25	200840		Болт М14х1,5-6gх45
26	201420		Болт М6-6gх20
28	250512		Гайка М10-6Н
30	250508		Гайка М6-6Н
32	250559		Гайка М14х1,5-6Н
33	252134		Шайба 6Т
35	252136		Шайба 10.ОТ
40	252158		Шайба 14Л
43	118056		Фильтр топливный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
