Каталог запасных частей к технике: МАЗ-504В. Рычаг регулировочный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

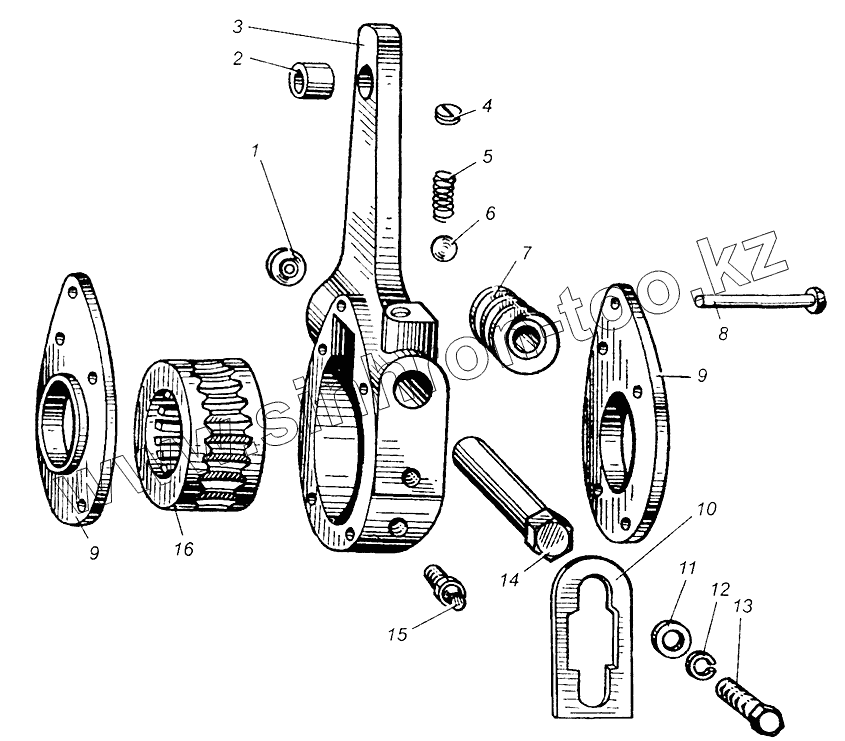

Позиция на иллюстрации	Заводской номер детали		Название детали
5335-3501136	5335-3501136		Рычаг тормоза регулировочный в сборе
5335-3501137	5335-3501137		Корпус регулировочного рычага в сборе
1	260305-П29		Пробка
2	200-3501139-Б		Втулка
3	5335-3501138		Корпус регулировочного рычага
4	200-3501148-10		Пробка фиксатора червяка
5	500А-3501153		Пружина фиксатора червяка
6	200-1701168		Шарик фиксатора червяка регулировочного рычага
7	500-3501141		Червяк рычага
8	500-3501146		Заклепка
9	500-3501143		Крышка корпуса регулировочного рычага
10	500-3501154-10		Пластина стопорная
11	252005-П29		Шайба 8
12	252135-П29		Шайба пружинная
13	201452-П29		Болт
14	500-3501142-10		Ось червяка регулировочного рычага
15	264020-П8		Пресс-масленка
16	500-3501140		Шестерня регулировочного рычага

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
