Цилиндр запора заднего борта

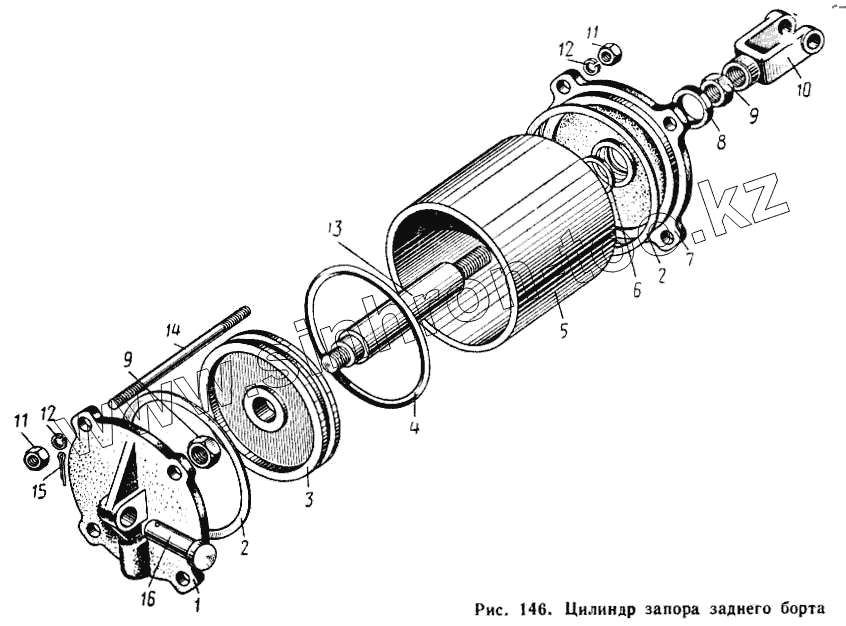

Каталог запасных частей к технике: МАЗ-503А. Цилиндр запора заднего борта
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
KNORR-BREMSE применяемых на технике МАЗ
КПП МАЗ-543205-070
МАЗ-3PP59 (1999)
МАЗ-437030 (Зубренок) (2004)
МАЗ-437040 (Зубренок) (2002)
МАЗ-437040 (Зубренок) (2005)
МАЗ-437041 (Зубренок) (2010)
МАЗ-437043 (Зубренок) (2011)
МАЗ-437130 (Зубренок) (2008)
МАЗ-4371P2-0000421-000 (2013)
МАЗ-500А
МАЗ-503А
МАЗ-504А
МАЗ-504В (2005)
МАЗ-530905 (2009)
МАЗ-5335 (2004)
МАЗ-5336 (2005)
МАЗ-53363
МАЗ-53366
МАЗ-5337
МАЗ-5337 (2005) (2005)
МАЗ-53371
МАЗ-533731 (2009)
МАЗ-533731 (2012)
МАЗ-5429 (2003)
МАЗ-543 (7310) (2008)
МАЗ-5432 (2003)
МАЗ-543202 (2003)
МАЗ-54321
МАЗ-54323
МАЗ-54326 (2000)
МАЗ-54328
МАЗ-5433
МАЗ-5434
МАЗ-543403, 641705, 641708 (2010)
МАЗ-5440 (2002)
МАЗ-544018 (2011)
МАЗ-544069
МАЗ-5440B5 (2013)
МАЗ-5440B9, 6430B9 (2013)
МАЗ-5440E9 (2011)
МАЗ-5516
МАЗ-5516 (2003) (2003)
МАЗ-551605 (2007)
МАЗ-551608, 630308 (2007)
МАЗ-551669 (2008)
МАЗ-5516А5 (2007)
МАЗ-5549 (2003)
МАЗ-5550V3 (V5) (2011)
МАЗ-5551
МАЗ-5551 (2003) (2003)
МАЗ-555102, 5551А2 (2007)
МАЗ-555142 (2007)
МАЗ-6303 (2000)
МАЗ-6303 (2005) (2005)
МАЗ-630333 (2012)
МАЗ-6303A3, 6303A5 (2007)
МАЗ-631019 (2014)
МАЗ-631236 (2007)
МАЗ-6312B9-0008425-012 (2015)
МАЗ-6317
МАЗ-631705 (2010)
МАЗ-631705, 631708 (2010)
МАЗ-6422 (2003)
МАЗ-6422, 5432 (2007)
МАЗ-64221
МАЗ-64226 (2000)
МАЗ-64229
МАЗ-642505, 642508 (2006)
МАЗ-64255
МАЗ-643018 (2015)
МАЗ-643068 (2003)
МАЗ-6430A8 (5440A8, 5440A5) (2008)
МАЗ-650108 (2008)
МАЗ-650119 (2010)
МАЗ-6501B9 (2014)
МАЗ-6501B9 (2015)
МАЗ-651669-320 (340) (2009)
МАЗ-6516V8-520 (6516V8-540) (2011)
МАЗ-651705 (2009)
МАЗ-6517X9-0000410 (2014)
МАЗ-74131 (1996)
МАЗ-83781
МАЗ-9008
МАЗ-93802
МАЗ-93866
МАЗ-938662
МАЗ-93892
МАЗ-9506
МАЗ-9758
МАЗ-9758-30
Общий (см. мод-ции)
Справочник
Схема
>
Не выбрано
Каркас кабины
Запорный механизм кабины
Передок кабины
Люк кабины
Дверь кабины
Сиденье водителя
Переднее сиденье
Среднее сидение
Вентиляция и отопление кабины
Схема вентиляции и отопления кабины
Зеркало заднего вида
Противосолнечный козырек
Подлокотник
Матрац спальный и гамак подвесной
Переднее крыло и подножка
Платформа автомобиля МАЗ-500А
Платформа автомобиля МАЗ-503А
Механизм запора заднего борта платформы автомобиля-самосвала
Цилиндр запора заднего борта
Цилиндр механизма подъема платформы
Насос НШ-32УП механизма подъема платформы
Пневматический кран с редуктором привода управления механизмом подъема платформы
Управление пневматическим краном механизма подъема платформы
Клапан управления механизмом подъема платформы
Масляный бак механизма подъема платформы
Трубопроводы и шланги механизма подъема платформы
Двигатель ЯМЗ-236
Крепление силового агрегата
Блок цилиндров
Картер маховика
Головка цилиндров
Поршень и шатун
Коленчатый вал и маховик
Распределительный вал
Клапаны и толкатели
Газопровод двигателя
Поддон блока цилиндров двигателя
Масляный насос двигателя
Сливной клапан системы смазки
Фильтр грубой очистки масла
Масляный радиатор
Фильтр центробежный тонкой очистки масла
Привод топливного насоса высокого давления
Топливный бак автомобиля МАЗ-500А и его крепление
Топливный бак автомобиля МАЗ-503А и его крепление
Топливный бак автомобиля МАЗ-504А и его крепление
Дополнительный топливный бак автомобиля МАЗ-504А и его крепление
Топливные трубопроводы двигателя
Система питания автомобилей МАЗ-500А и МАЗ-503А
Система питания автомобиля МАЗ-504А
Фильтр грубой очистки топлива
Топливный насос
Управление подачей топлива
Педаль управления подачей топлива и запорный механизм
Фильтр воздушный
Регулятор скорости
Топливный насос высокого давления
Форсунка
Впускной трубопровод
Фильтр тонкой очистки топлива
Муфта опережения впрыска топлива
Глушитель
Радиатор
Термостаты системы охлаждения
Водяной насос
Вентилятор
Шторка радиатора
Сцепление ЯМЗ-236 (устанавливалось с маховиком 236-1005120-Д на автомобили МАЗ-500, МАЗ-503, МАЗ-504)
Сцепление ЯМЗ-236К (устанавливается на двигатель с маховиком 236-1005120-Е)
Педаль и привод выключения сцепления
Усилитель выключения сцепления
Картер коробки передач ЯМЗ-236 и масляный насос
Валы и шестерни коробки передач ЯМЗ-236 и ЯМЗ-236П
Механизм переключения передач
Рычаг переключения передач и промежуточный механизм управления коробкой передач
Карданный вал
Картер заднего моста с полуосями и кожухами
Картер редуктора заднего моста
Главная передача (ведущая шестерня) заднего моста
Дифференциал заднего моста
Колесная передача заднего моста
Рама автомобиля МАЗ-500А
Рама автомобиля МАЗ-503А
Рама автомобиля МАЗ-504А
Площадки шасси автомобиля МАЗ-504А
Передний бампер и облицовка передка кабины
Буксирный прибор автомобиля МАЗ-500А
Буксирная вилка автомобиля МАЗ-503А и МАЗ-504А
Передняя рессора
Амортизатор передней подвески
Задняя рессора
Рессоры задние дополнительные. Подгруппа 2913-А
Передняя ось
Продольная рулевая тяга
Поперечная рулевая тяга
Ступица и тормозной барабан переднего колеса
Ступица и тормозной барабан заднего колеса
Держатель запасного колеса автомобиля МАЗ-504А
Держатель запасного колеса автомобиля МАЗ-500А и МАЗ-503А
Рулевой механизм
Рулевая колонка с колесом рулевого управления и ее крепление
Гидроусилитель рулевого управления
Распределитель гидроусилителя рулевого управления
Насос гидроусилителя рулевого управления
Натяжное устройство гидроусилителя руля
Бачек насоса гидроусилителя
Трубопровод гидроусилителя рулевого управления
Передний ножной тормоз
Регулировочный рычаг
Задний ножной тормоз
Педаль тормоза и управление тормозным краном
Схема пневматического привода тормозов автомобилей МАЗ-500А и МАЗ-504А
Схема пневматического привода тормозов автомобиля МАЗ-503А
Ручной тормоз
Привод ручного тормоза
Картер с крышками и коленчатый вал с подшипниками компрессора пневматического привода тормозов
Блок цилиндров, поршни и шатуны компрессора
Головка компрессора натяжного
Натяжное устройство
Регулятор давления пневмотормозов
Воздушный баллон и его крепление
Тормозной кран автомобилей МАЗ-500А и МАЗ-504А
Тормозной кран автомобиля МАЗ-503А
Предохранительный клапан
Тормозная камера
Разобщительный кран пневмотормозов автомобилей МАЗ-500А и МАЗ-504А
Соединительная головка пневмотормозов Автомобилей МАЗ-500А и МАЗ-504А
Кран отбора воздуха
Моторный тормоз
Генератор
Реле-регулятор
Схема электрооборудования
Ящик аккумуляторных батарей и его крепление
Стартер
Фара основная
Подфарник
Фонарь задний
Сигнал
Фара противотуманная
Привод датчика электроспидометра и его крепление
Седельное устройствоМАЗ-504А
Сцепной механизм седельного устройства автомобиля МАЗ-504А
Коробка отбора мощности односкоростная
Инструмент и принадлежности
Грузовой автомобиль МАЗ-500А
Автомобиль-самосвал МАЗ-503А
Седельный тягач МАЗ-504А с полуприцепом
1
2
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
Позиция на иллюстрации
Заводской номер детали
Название детали
1
503Б-8505314
Крышка
2
503Б-8505328
Кольцо
3
503Б-8505318
Поршень
4
Н1-110х100-2
Кольцо уплотнительное
5
503Б-8505312
Корпус цилиндра
6
Н1-25х20-2
Кольцо резиновое
7
503Б-8505316
Крышка цилиндра передняя
8
503-3405120
Кольцо защитное
9
311504-П29
Гайка
10
200-3504055-Б
Вилка штока тормозной камеры
11
250510-П29
Гайка
12
252135-П29
Шайба пружинная
13
503Б-8505320
Шток поршня
14
503Б-8503334
Шпилька
15
258053-П29
Шплинт
16
260137-П52
Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
