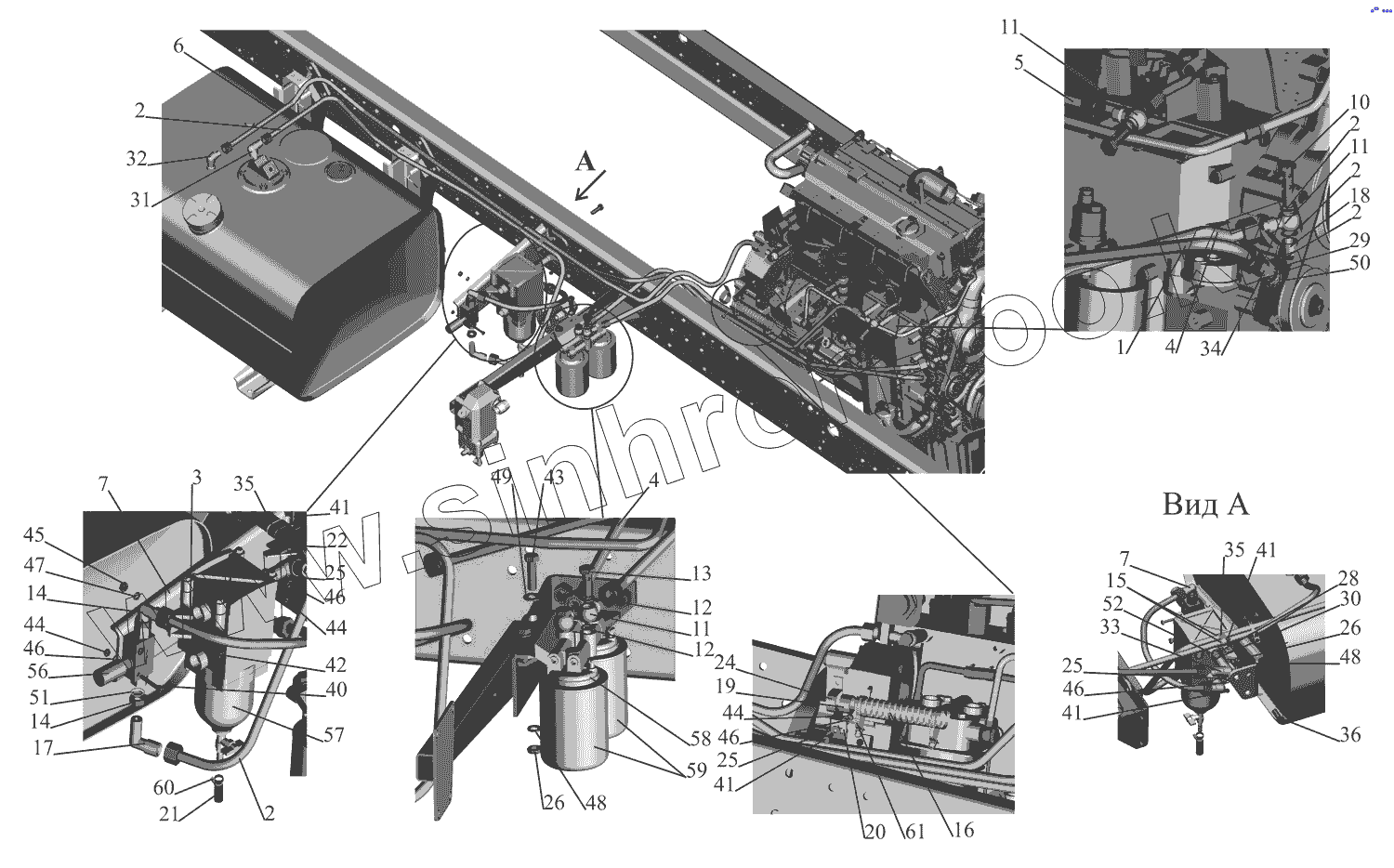

Каталог запасных частей к технике: МАЗ-437130 (Зубренок). Установка топливопроводов 437130-1104002
1
2
2
2
2
2
3
4
4
5
6
7
7
10
11
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
24
25
25
25
26
26
28
29
30
31
32
33
34
35
35
36
40
41
41
41
41
42
43
44
44
44
45
46
46
46
46
47
48
48
49
50
51
52
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 437030-1104492 | Топливопровод | |
| 2 | 437130-1104503 | Топливопровод | |
| 3 | 551633-1104503 | Топливопровод | |
| 4 | 437030-1104510 | Топливопровод | |
| 5 | 437030-1104513 | Топливопровод | |
| 6 | 437130-1104586 | Топливопровод | |
| 7 | 437030-1105032 | Кронштейн | |
| 10 | 437030-1104014 | Штуцер | |
| 11 | 64302-1104514 | Угольник поворотный | |
| 12 | 64226-1104516 | Прокладка | |
| 13 | 64302-1104518 | Переходник | |
| 14 | 533632-1104519 | Гайка М18x1,5-6g | |
| 15 | 500-1104542 | Втулка | |
| 16 | 643010-1104543 | Лента 19x16x35 (L=1500мм) | |
| 17 | 533632-1104544 | Угольник | |
| 18 | 437030-1104646 | Шайба | |
| 19 | 64227-1106027 | Прокладка | |
| 20 | 6317-3506052 | Кронштейн | |
| 21 | 5433-3506062 | Шланг | |
| 22 | 631705-3570186 | Кронштейн | |
| 24 | 64221-3724633 | Хомут | |
| 25 | 252037 | Шайба 6 | |
| 26 | 374542 | Гайка М12х1,25-5Н6Н | |
| 28 | 374837 | Гайка М22x1,5-6 | |
| 29 | 375960 | Шайба 16 | |
| 30 | 376145 | Шайба 22 | |
| 31 | 379659 | Угольник | |
| 32 | 402758 | Угольник | |
| 33 | 402801 | Угольник | |
| 34 | 404239 | Штуцер | |
| 35 | 379197 | Кляммер | |
| 36 | 371724 | Болт М12х1,25-6gх32 | |
| 40 | 200217 | Болт М6-6gх45 | |
| 41 | 201420 | Болт М6-6gх20 | |
| 42 | 201460 | Болт М8-6gх30 | |
| 43 | 201567 | Болт М12х1,25-6gх40 | |
| 44 | 250508 | Гайка М6-6Н | |
| 45 | 250510 | Гайка М8-6Н | |
| 46 | 252134 | Шайба 6Т | |
| 47 | 252135 | Шайба 8Т | |
| 48 | 252157 | Шайба 124 | |
| 49 | 252007 | Шайба 12 | |
| 50 | 016-020-25-2-3 | Кольцо | |
| 51 | 018-022-25-2-3 | Кольцо | |
| 52 | 022-028-36-2-3 | Кольцо | |
| 56 | 0211.1961 | Ручной топливоподкачивающий насос | |
| 57 | 4254437 | Фильтр – водоотделитель | |
| 58 | 1161848 | Крышка фильтра | |
| 59 | 1181245 | Фильтрующий элемент | |
| 60 | TORRO12-22/9-C7W1S | Хомут червячный | |
| 61 | 6430-3724624 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
