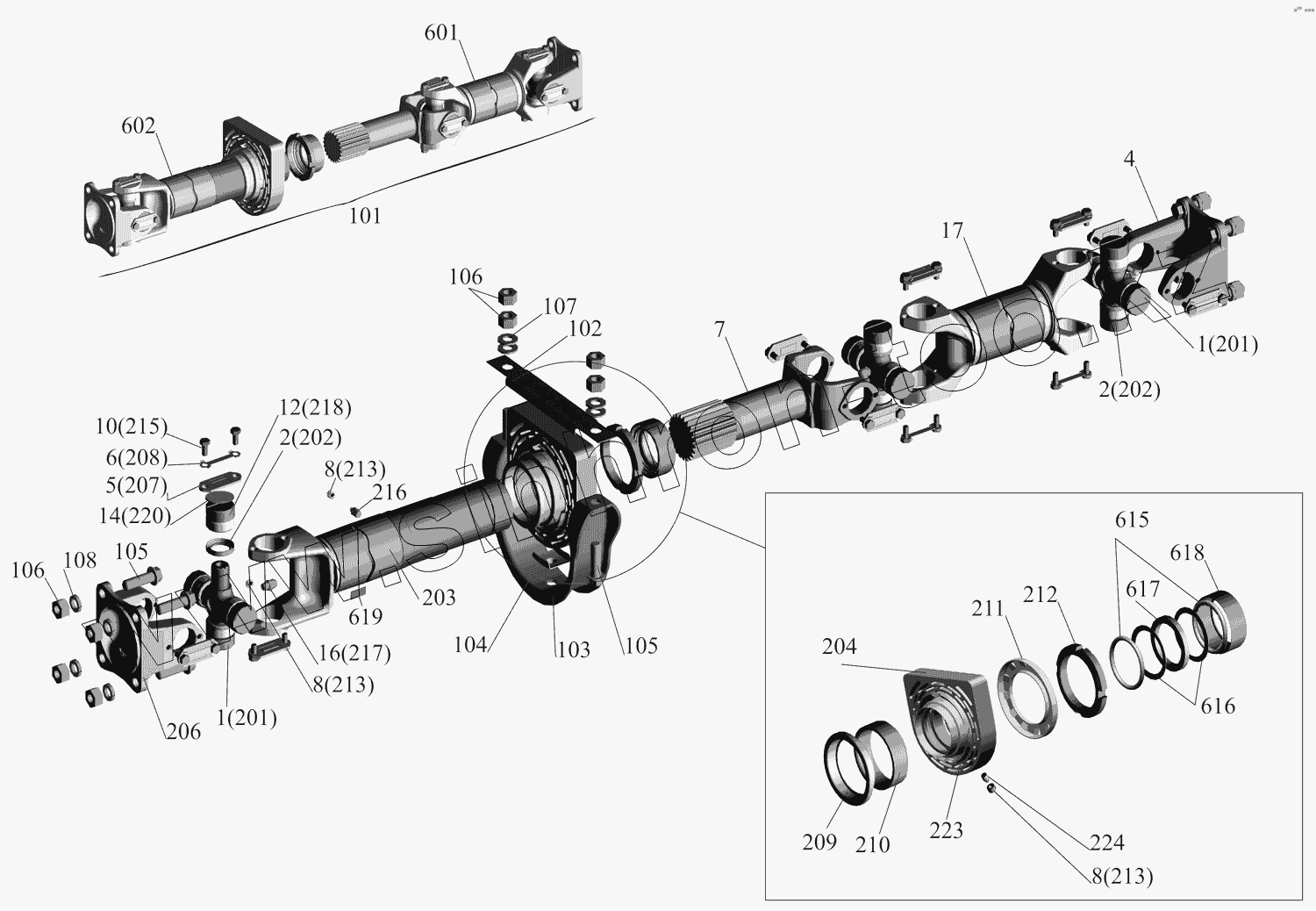

Каталог запасных частей к технике: МАЗ-437130 (Зубренок). Установка карданной передачи
437030-2200000-010
437030-2200000
1
1
2
2
4
5
6
7
8
8
8
10
12
14
16
17
17
17
101
101
102
103
104
105
105
106
106
107
108
201
201
202
202
203
204
206
207
208
209
210
211
212
213
213
213
215
216
217
218
220
223
224
601
602
615
616
617
618
619
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 437030-2200000-010 | 437030-2200000-010 | Установка карданной передачи | |
| 437030-2200000 | 437030-2200000 | Установка карданной передачи | |
| 1 | 5320-2201026-01 | Крестовина в сборе с масленкой | |
| 2 | 130-2201043 | Уплотнение торцевое | |
| 4 | 3309-2201023 | Вилка-фланец, присоединяемая к заднему мосту | |
| 5 | 431410-2201050-10 | Прокладка регулировочная | |
| 6 | 120-2201051 | Пластина-замок | |
| 7 | 3309-2202048-10 | Вилка скользящая | |
| 8 | 24-2904142 | Колпачок пресс-масленки | |
| 10 | 201454 | Болт М8-6gх16 | |
| 12 | 804805УС10 | Подшипник роликовый игольчатый | |
| 14 | 3309-2201080 | Прокладка регулировочная | |
| 16 | 264040 | Масленка 2.3.90 Ц6хр | |
| 17 | 4370-2201010-010 | Вал карданный в сборе | |
| 17 | 4370-2201015-010 | Вал карданный | |
| 17 | 4370-2201015 | Вал карданный | |
| 101 | 437030-2201006-010 | Карданная передача в сборе привода заднего моста | |
| 101 | 437030-2201006 | Карданная передача в сборе привода заднего моста | |
| 102 | 4370-2202062 | Пластина | |
| 103 | 4370-2202090 | Хомут | |
| 104 | 4370-2202091 | Держатель | |
| 105 | 372215 | Болт М14х1,5х45 | |
| 106 | 374 633 | Гайка М14х1,5 | |
| 107 | 252016 | Шайба 14 | |
| 108 | 252138 | Шайба 14.ОТ | |
| 201 | 5320-2201026-01 | Крестовина в сборе с масленкой | |
| 202 | 130-2201043 | Уплотнение торцевое | |
| 203 | 437030-2202015 | Вал карданный промежуточный | |
| 204 | 53A-2202081 | Опора промежуточного вала | |
| 206 | 437030-2202023 | Вилка-фланец, присоединяемая к коробке передач | |
| 207 | 431410-2201050-10 | Прокладка регулировочная | |
| 208 | 120-2201051 | Пластина-замок | |
| 209 | 53A-2202209 | Отражатель сальника промежуточного вала передний | |
| 210 | 130-2202213 | Втулка распорная | |
| 211 | 130-2202215 | Отражатель сальника промежуточного вала задний | |
| 212 | 53-2202217-02 | Гайка распорной втулки подшипника опоры | |
| 213 | 24-2904142 | Колпачок пресс-масленки | |
| 215 | 201454 | Болт М8-6gх16 | |
| 216 | 264020 | Масленка 1.3.Ц6хр | |
| 217 | 264040 | Масленка 2.3.90 Ц6хр | |
| 218 | 804805УС10 | Подшипник роликовый игольчатый | |
| 220 | 3309-2201080 | Прокладка регулировочная | |
| 223 | 6-114 | Шарикоподшипник | |
| 224 | 264072 | Масленка 1.1.4ХЛ1 | |
| 601 | 4370-2201010 | Вал карданный в сборе | |
| 602 | 437030-2202010 | Вал карданный промежуточный в сборе | |
| 615 | 53-2201085 | Кольцо уплотнительное сальника скользящей вилки | |
| 616 | 53-2201089 | Отражательная шайба сальника скользящей вилки | |
| 617 | 4301-2201092-10 | Вкладыш центрирующий вилки скользящей | |
| 618 | 131-2203217 | Гайка крепления сальника шлицевой втулки | |
| 619 | 4370-2201017-001 | Этикетка самоклеющаяся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
