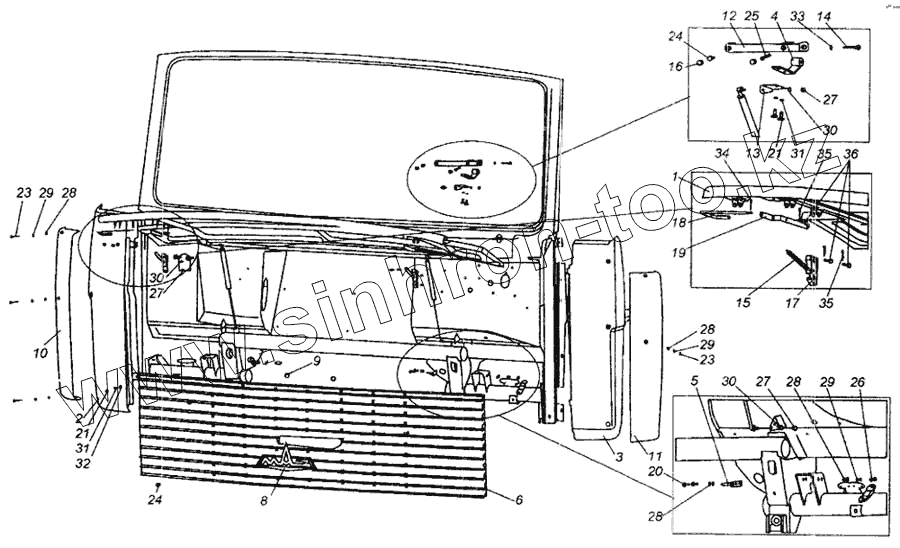

Каталог запасных частей к технике: МАЗ-437040 (Зубренок). Установка облицовки и боковых щитков
1
2
3
4
5
6
6
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
21
23
23
24
24
25
26
27
27
27
28
28
28
28
29
29
29
30
30
30
31
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64221-5301012 | Панель передка | |
| 2 | 64221-5301036 | Панель передка боковая правая | |
| 3 | 64221-5301037 | Панель передка боковая левая | |
| 4 | 64221-5301046 | Петля | |
| 5 | 64221-8406026 | Кронштейн | |
| 6 | 64221-8401020 | Облицовка | |
| 6 | 64221-8401020-01 | Облицовка | |
| 7 | 11.8407010 | Пружина газовая | |
| 8 | 64221-8401300 | Знак заводской | |
| 9 | 6422-3724544 | Гайка | |
| 10 | 64221-8401126 | Щиток боковой правый | |
| 11 | 64221-8401127 | Щиток боковой левый | |
| 12 | 64221-8202034 | Поручень | |
| 13 | 64221-8401113 | Кронштейн левый | |
| 13 | 64221-8401112 | Кронштейн правый | |
| 14 | 64221-8202037 | Ось | |
| 15 | 509-3570032 | Пружина | |
| 16 | 64221-8202069 | Крышка | |
| 17 | 64221-8406042 | Замок | |
| 18 | 64221-8406052 | Рукоятка | |
| 19 | 64221-8406064 | Рычаг правый | |
| 19 | 64221-8406065 | Рычаг левый | |
| 20 | 201420 | Болт М6-6gх20 | |
| 21 | 201456 | Болт М8-6gх20 | |
| 22 | 220104 | Винт М6-6gх14 | |
| 23 | 373800 | Винт М6-6gх44 | |
| 24 | 224685 | Винт М8-6gх22 | |
| 25 | 220176 | Винт М8-6gх50 | |
| 26 | 250508 | Гайка М6-6Н | |
| 27 | 250510 | Гайка М8-6Н | |
| 28 | 252004 | Шайба 6 | |
| 29 | 252154 | Шайба 6Л | |
| 30 | 252155 | Шайба 8Л | |
| 31 | 252135 | Шайба 8Т | |
| 32 | 252005 | Шайба 8 | |
| 33 | 252156 | Шайба 10Л | |
| 34 | 258024 | Шплинт 2,5х16 | |
| 35 | 258038 | Шплинт 3,2х16 | |
| 36 | 260035 | Палец 8х28 |
