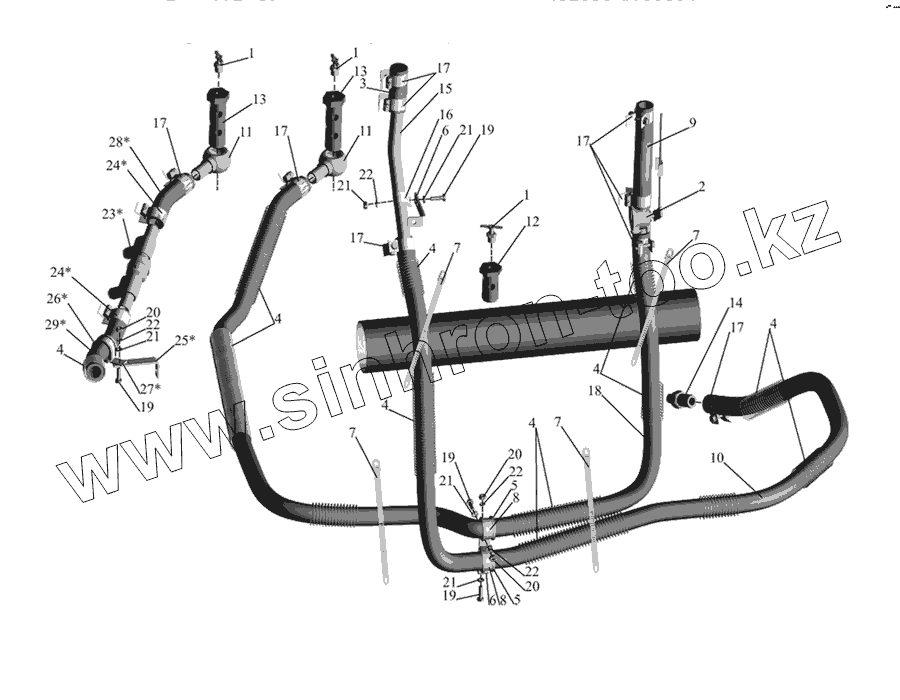

Каталог запасных частей к технике: МАЗ-437030 (Зубренок). Установка шлангов отопителя 437030-8100006
1
1
1
2
3
4
4
4
4
4
4
4
5
5
6
6
7
7
7
7
7
8
8
9
10
11
11
12
13
13
14
15
16
17
17
17
17
17
17
17
17
18
19
19
19
19
20
20
20
21
21
21
21
21
22
22
22
22
23
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64229-1305010 | Краник сливной | |
| 2 | 64226-8100030-010 | Установка крана управления отопителем | |
| 3 | 6430-8101036 | Шланг (L=70мм, рукав 20х29-1,6) | |
| 4 | 535А-3408046 | Пружина | |
| 5 | 64227-3506027 | Прокладка | |
| 6 | 5335-3570186-10 | Кронштейн | |
| 7 | 64221-3724628 | Хомут | |
| 7 | 81.974010631 | Хомут | |
| 8 | 64221-3724633 | Хомут | |
| 9 | 437040-8101036 | Шланг (L=170мм, рукав 20х29-1,6) | |
| 10 | 544008-8101030 | Шланг | |
| 11 | 437030-8101343 | Штуцер | |
| 12 | 533632-8101352 | Патрубок | |
| 13 | 555132-8101352 | Патрубок | |
| 14 | 551639-8101364-010 | Патрубок | |
| 15 | 642205-8101395 | Трубка | |
| 16 | 379168 | Кляммер | |
| 17 | 6430-8101476 | Хомут | |
| 17 | TORRO25-40/9-C6-W2 | Хомут | |
| 18 | 437040-8101038 | Шланг | |
| 19 | 201420 | Болт М6-6gх20 | |
| 20 | 250508 | Гайка М6-6Н | |
| 21 | 252004 | Шайба 6 | |
| 22 | 252154 | Шайба 6Л | |
| 23 | 437040-8101400 | Клапан обратный | |
| 24 | 6430-8101476 | Хомут | |
| 24 | TORRO25-40/9-C6-W2 | Хомут | |
| 25 | 5335-3570186-10 | Кронштейн | |
| 26 | 64227-3506027 | Прокладка | |
| 27 | 64221-3724633 | Хомут | |
| 28 | 6430-8101036 | Шланг (L=70мм, рукав 20х29-1,6) | |
| 29 | 643008-8101040 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
