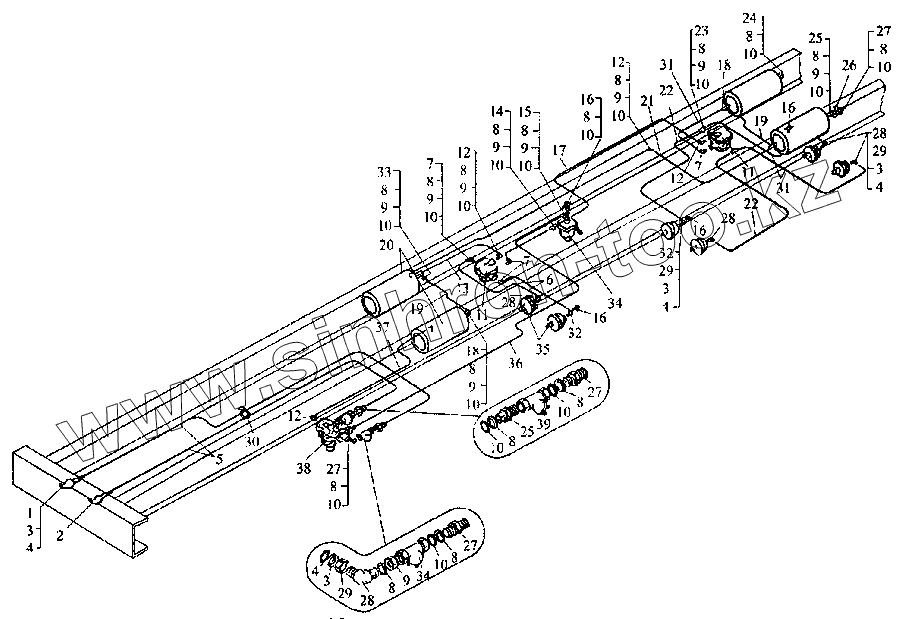

Каталог запасных частей к технике: МАЗ-3PP59. Схема тормозного привода полуприцепа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
4
5
6
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
17
18
18
19
19
20
21
22
22
23
24
25
25
26
26
27
27
27
27
28
28
28
28
29
29
29
30
31
31
32
32
33
34
34
35
36
37
38
38
39
39
Позиция на иллюстрации Заводской номер детали Название детали
1 64226-3521113 Головка соединительная
2 64226-3521114 Головка соединительная
3 375960 Шайба 16
4 014-018-25-2-3 Кольцо
5 3РР59-3506228 Трубка
6 3РР59-3506246 Трубка
7 402801 Угольник
8 376145 Шайба 22
9 374939 Гайка М22х1,5-6Н
10 020-025-30-2-3 Кольцо
11 100-3518010 Клапан ускорительный
11 11.3518010 Клапан ускорительный
12 402741 Угольник
13 3РР59-3506243 Трубка
14 403033 Тройник
15 403062 Тройник
16 100-3515310 Клапан контрольного вывода
16 105.069.05.000.У1 Клапан контрольного вывода
16 13.3515310 Клапан контрольного вывода
17 3РР59-3506277 Трубка
18 403042 Тройник
19 3РР59-3506278 Трубка
20 Ресивер Ресивер
21 3РР59-3506325 Трубка
22 3РР59-3506335 Трубка
23 401434 Тройник
24 378609 Пробка
25 404314 Штуцер
26 100-3515010 Клапан защитный одинарный в сборе
26 434.100.104.0 Клапан защитный одинарный
27 404304 Штуцер
28 402967 Угольник
29 250636 Гайка М16х1,5-6Н
30 64227-3537048 Хомут
31 3РР59-3506345 Трубка
32 402932 Угольник
33 403112 Тройник
34 100-3533010 Регулятор тормозных сил
35 93865-3519110 Камера тормозная
36 3РР59-3506276 Трубка
37 3РР59-3506254 Трубка
38 971.002.531.0 Воздухораспределитель
38 АS-3100 Воздухораспределитель
39 105.069.04.000.У1 Фильтр магистрольный
39 11.3511310 Фильтр магистральный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
