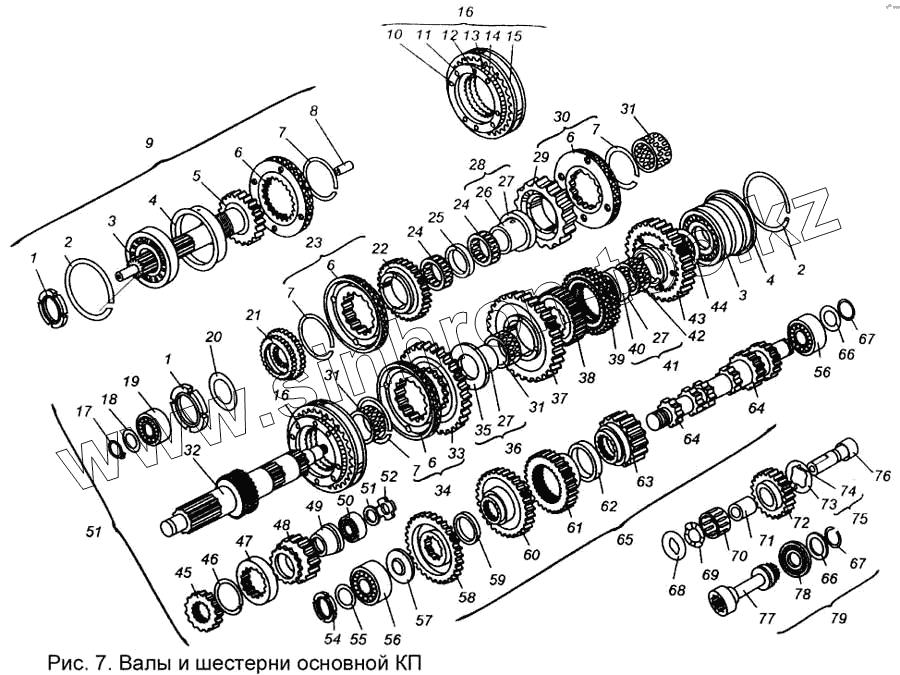

Каталог запасных частей к технике: МАЗ КПП МАЗ-543205-070. Валы и шестерни основной КП
1
1
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
27
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
62
63
64
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 311714 | Гайка М65LН1х2-6Н | |
| 2 | 238-1701034 | Кольцо стопорное заднего подшипника вторичного вала | |
| 3 | 170413Л | Подшипник шариковый первичного и вторичного валов задний | |
| 4 | 201.1701458 | Гнездо | |
| 5 | 543205-170030 | Вал первичный | |
| 6 | 202.1701290 | Муфта | |
| 7 | 202.1701184-01 | Кольцо | |
| 8 | 236-1701043-Б | Труба | |
| 9 | 543205-1701025 | Вал первичный | |
| 10 | 202.1701172 | Палец блокирующий | |
| 11 | 202.1701157 | Кольцо | |
| 12 | 202.1701174 | Палец фиксатора | |
| 13 | 201.1701170 | Пружина | |
| 14 | 201.1115043-А | Шарик Б7.938-100 | |
| 15 | 202.1701155 | Каретка | |
| 16 | 202.1701150 | Синхронизатор | |
| 17 | 400399 | Кольцо | |
| 18 | 201.1701407 | Кольцо | |
| 19 | 492608М | Подшипник роликовый (40х90х33) | |
| 20 | 312410 | Шайба | |
| 21 | 202.1701480 | Ступица | |
| 22 | 202.1701132-30 | Шестерня 5-ой передачи | |
| 23 | 202.1701129-30 | Шестерня 5-ой передачи | |
| 24 | 464818Д | Подшипник роликовый (89х100х22) | |
| 25 | 202.1701143 | Кольцо | |
| 26 | 202.1701139 | Втулка | |
| 27 | 313402 | Штифт | |
| 28 | 202.1701138 | Втулка | |
| 29 | 202.1701131-30 | Шестерня 3-ей передачи | |
| 30 | 202.1701128-30 | Шестерня 3-ей передачи | |
| 31 | 664818Д | Подшипник роликовый (89х100х42.5) | |
| 32 | 202.1701105 | Вал вторичный | |
| 33 | 202.1701127 | Шестерня 2-ой передачи | |
| 34 | 202.1701126 | Шестерня 2-ой передачи | |
| 35 | 202.1701121 | Втулка | |
| 36 | 202.1701120 | Втулка | |
| 37 | 202.1701112 | Шестерня | |
| 38 | 202.1701288 | Ступица | |
| 39 | 202.1701280 | Муфта | |
| 40 | 201.1701278 | Втулка | |
| 41 | 201.1701276 | Втулка | |
| 42 | 664916Д | Подшипник роликовый (81х92х42.5) | |
| 43 | 202.1701140 | Шестерня заднего хода | |
| 44 | 201.1701468 | Шайба | |
| 45 | 202.1721380 | Муфта | |
| 46 | 201.1721390 | Кольцо 2А92 | |
| 47 | 202.1721386 | Муфта | |
| 48 | 202.1721375 | Шестерня | |
| 49 | 202.1721392 | Втулка | |
| 50 | 12507 КМ | Подшипник роликовый (35х72х23) | |
| 51 | 312405 | Шайба | |
| 52 | 311715-П2 | Гайка | |
| 53 | 202.1701100-30 | Вал вторичный | |
| 54 | 311712 | Гайка М50х1.5-6Н | |
| 55 | 312403 | Шайба 50 | |
| 56 | 92610 К4М | Подшипник роликовый (50х110х40) | |
| 57 | 201.1701077 | Кольцо | |
| 58 | 202.1701056-30 | Шестерня привода промешу точного сала | |
| 59 | 202.1701403 | Втулка | |
| 60 | 202.1701053-30 | Шестерня 5-ой передачи | |
| 61 | 202.1701051-30 | Шестерня 3-ей передачи | |
| 62 | 311715 | Гайка М33х1.5-6Н | |
| 62 | 202.1701059 | Втулка | |
| 63 | 202.1701050 | шестерня 2-ой передачи | |
| 64 | 202.1701048 | Вал промежуточный | |
| 65 | 202.1701047-30 | Вал промежуточный | |
| 66 | 201.1701406 | Кольцо | |
| 67 | 400416 | Кольцо | |
| 68 | 201.1701093 | Шайба | |
| 69 | 201.1701084 | Шайба | |
| 70 | 264710 | Подшипник промежуточной шестерни заднего хода | |
| 71 | 201.1701085 | Втулка | |
| 72 | 202.1701082 | Шестерня промежуточная з/х | |
| 73 | 201.1701087 | Шайба | |
| 74 | 201.1701088 | Штифт | |
| 75 | 201.1701086 | Шайба | |
| 76 | 201.1701092 | Ось | |
| 77 | 201.1721428 | Вал отбора мощности | |
| 78 | 211А | Подшипник (55х100х21) | |
| 79 | 201.1721425 | Вал отбора мощности |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
